现代住宅超级保温隔热构造

当下，全球性的气候变化和能源危机问题，已经引起世界各国普遍性的高度重视。

在人类社会生活的各项活动中，住宅建筑方面，对能源的消耗和环境的影响，特别巨大。

建造新型的节能环保建筑，对原有旧建筑住宅，进行节能环保升级改造，已成为世界各国住宅建筑未来发展的一种趋势。

现代建筑，除了坚固安全等方面的一些基本要求之外，节能环保，也是很重要的一项指标。

新建住宅，设计施工方面，应该符合节能环保的理念，在构造组成上，也应该广泛使用节能环保的材料。

现代建筑的最大亮点，主要是表现在住宅的超级保温隔热构造的应用方面，或者叫夸张式的保温隔热构造的应用方面。

西方许多发达国家，在住宅的节能环保方面，已经做了大量的积极性的创新工作，也取得了一些显著的成效，他们在住宅的保温隔热、防水隔潮构造方面的一些超级做法，很值得我们去学习借鉴和参考。

下面的内容，仅以独立住宅为样本进行介绍。

阅读小目录

一、独立住宅构造组成示意图

二、独立住宅能量损失示意图

三、独立住宅建造所用保温材料

四、基础保温防水

五、外墙外保温

六、墙体防水隔潮

七、双层结构夹芯保温层外墙

八、预制空心砌块填充保温材料

九、外墙热桥部位的保温

十、多层中空玻璃窗户

十一、外墙内保温

十二、屋顶阁楼保温防水

十三、地板采暖

十四、能量回收通风系统ERV

十五、门斗以及阳光房等过渡空间

介绍内容正文——

一、独立住宅构造组成示意图

上部为尖坡屋顶阁楼，中间为地上两层，下部为地下室。

屋顶构造层次，从上到下：

烧制粘土瓦片+挂瓦木搁条+顺水木搁条+防水卷材+阻燃型特厚保温板+防水卷材+木质屋面板+木结构屋架框架+阻燃型保温材料填充+隔潮封闭卷材+防火型纸面石膏板+室内粉刷层

外墙构造层次，从外到里：

砂浆面层+耐碱玻璃纤维网格布（或者是热浸镀锌钢丝网）+阻燃型特厚保温板+砌块承重墙体+室内粉刷层

钢筋混凝土楼板层的四周，容易发生热桥现象的部位，有保温板围护。

楼板结构的顶面，有保温层构造。

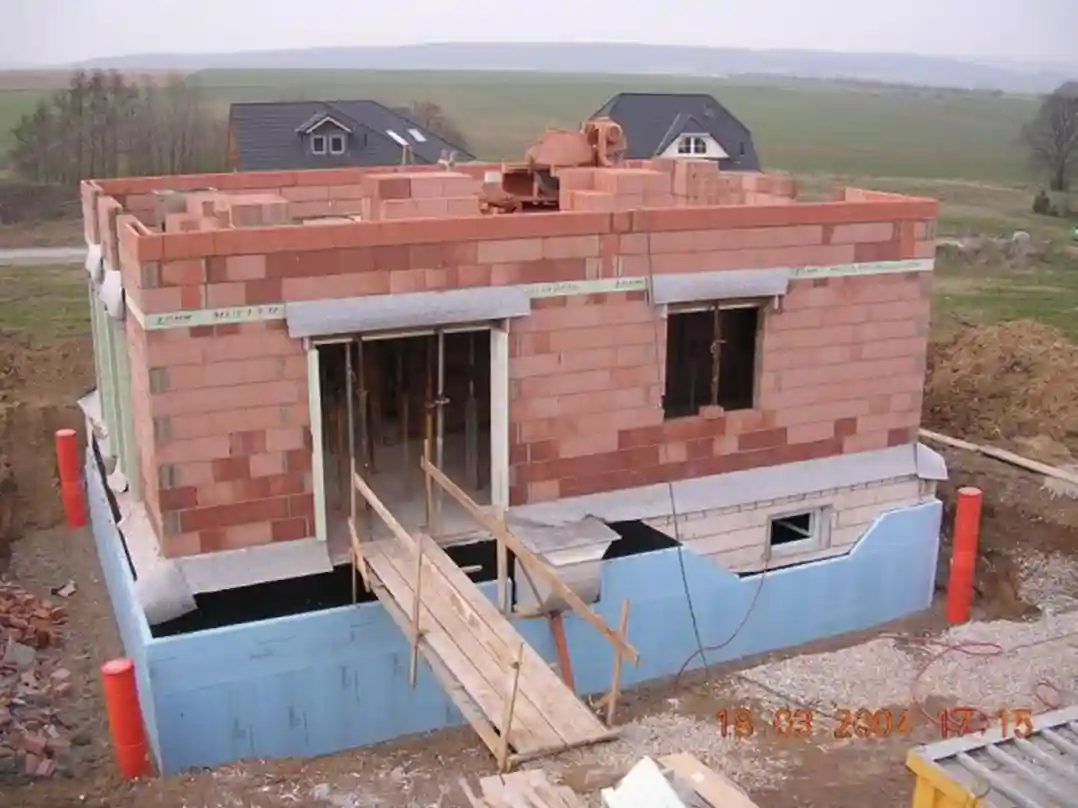

地下室的基础墙外侧，以及地下室内部地面的上部，有保温层构造。

局部室外平台的下面，有保温层构造。

上部为尖坡屋顶阁楼，中间为地上两层，

上部为尖坡屋顶阁楼，中间为地上两层，下部为走出式下室，

单层木结构独立住宅，阁楼屋面、顶棚、外墙、内墙、地面，保温构造，示意图。

外部看到的砖墙，是属于围护性质的非承重墙体。

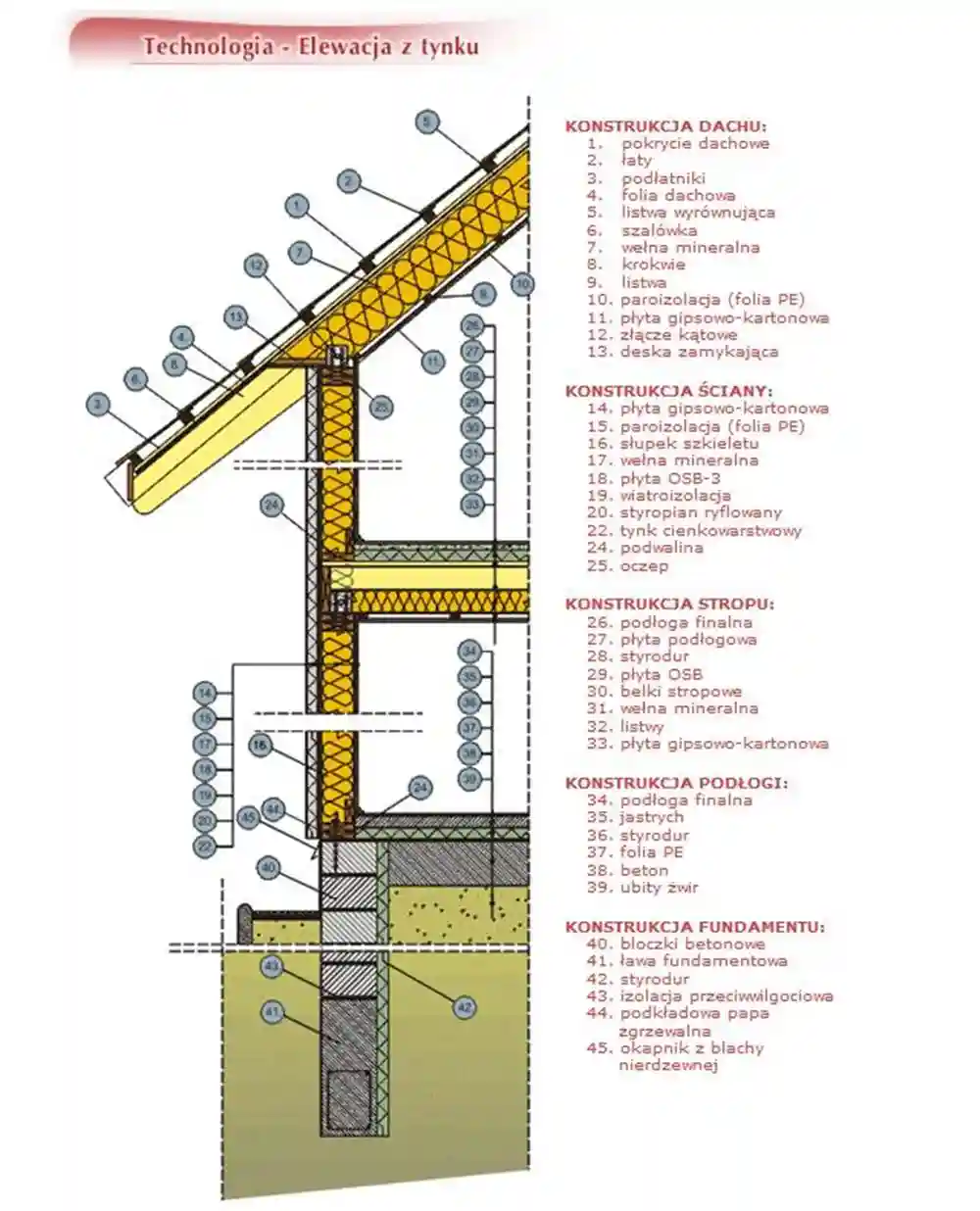

木结构独立住宅，阁楼屋面、顶棚、外墙、地面、基础，保温构造，示意图。

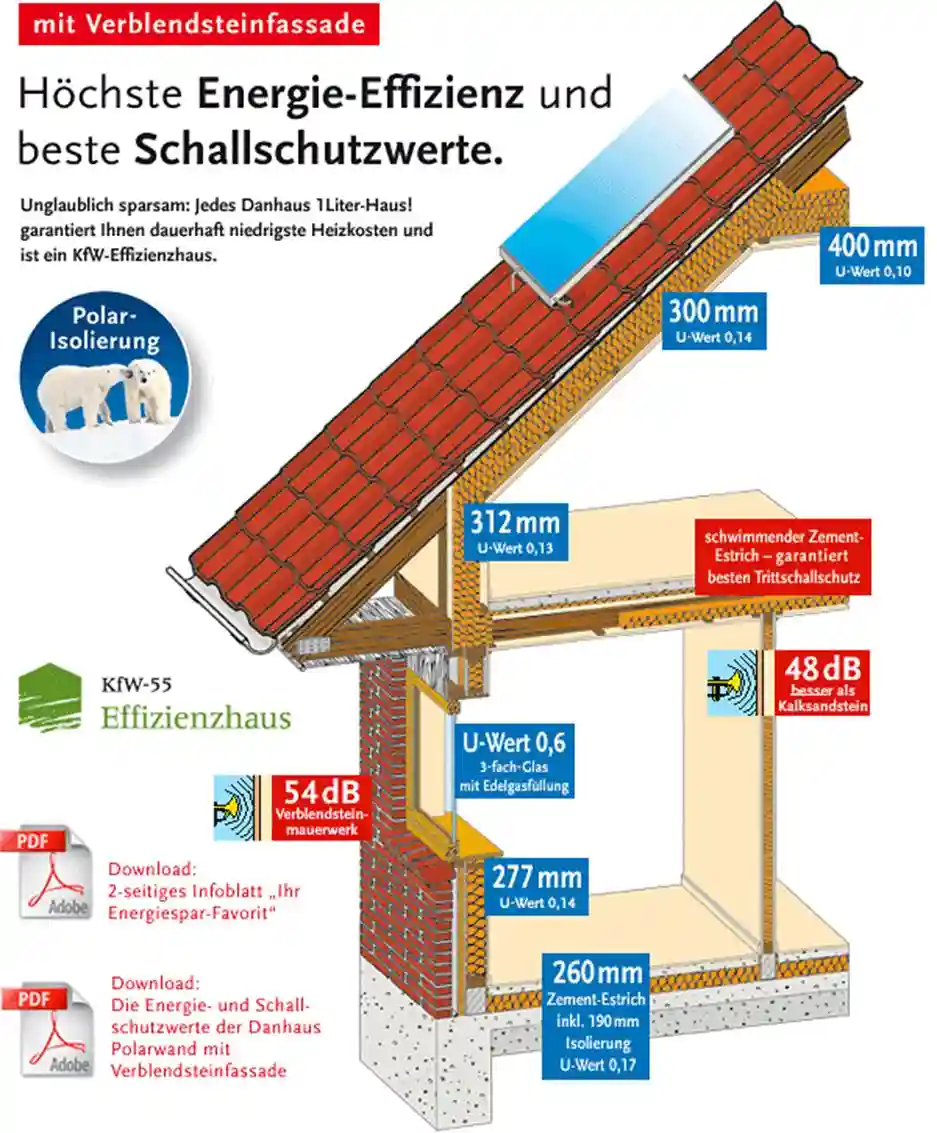

保温隔热、吸音隔声、防水隔潮，构造组成，示意图

三大围护区域：屋顶、外墙+多层中空低辐射（Low-E）玻璃窗户、基础，

保温隔热、吸音隔声、防水隔潮，构造组成，英文解释，示意图

三大围护区域：屋顶、外墙+多层中空低辐射（Low-E）玻璃窗户、基础，

保温隔热、吸音隔声、防水隔潮，构造示意图

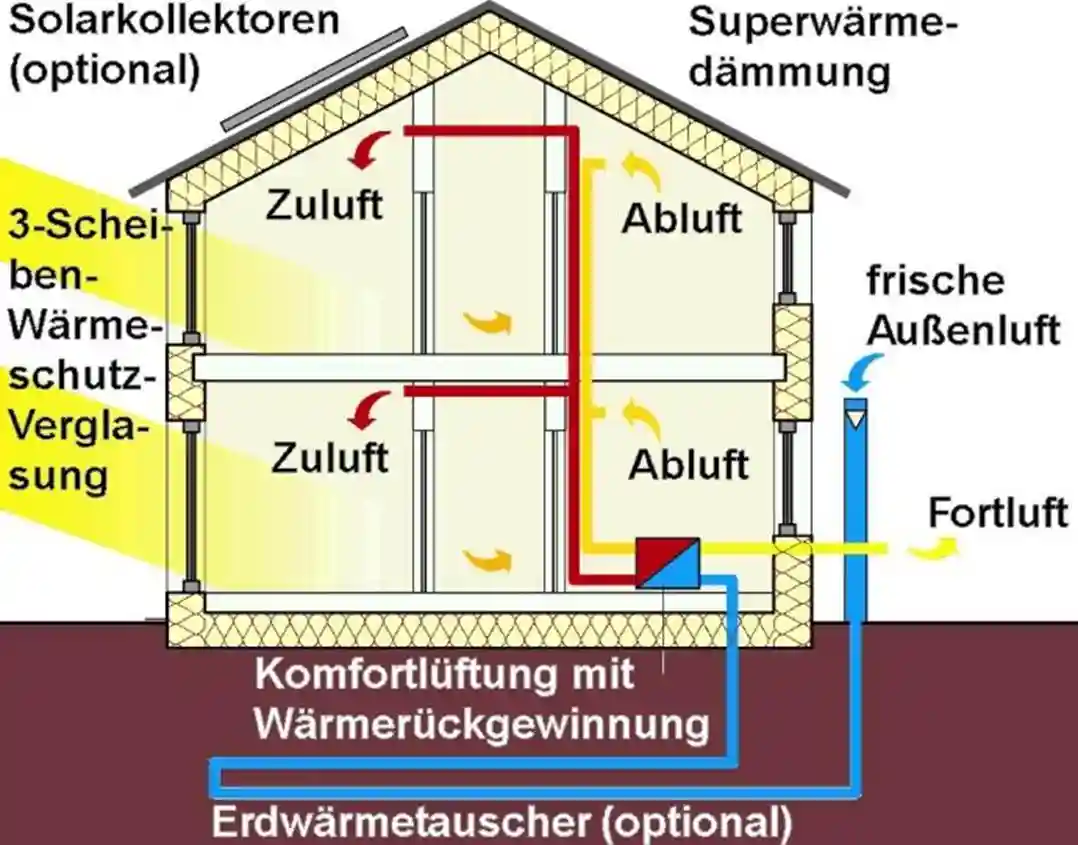

“被动式住宅-Passivhaus”，三大围护区域：屋顶、外墙+多层中空低辐射（Low-E）玻璃窗户、基础，

还可见有充分利用地表土壤中蓄含能量的总进气管道系统，以及室内安装的“能量回收通风系统ERV”。“能量回收通风系统ERV”的作用是，集中回收预排到室外的各个房间里的废气中的能量，与刚刚吸入的室外新鲜空气，进行集中交换能量之后，再通过管道，将这些室外空气送入室内各个房间。安装“能量回收通风系统ERV”的目的是，减少由于室内室外空气的流通换气，而造成的不必要的能量损失。

二、独立住宅能量损失示意图

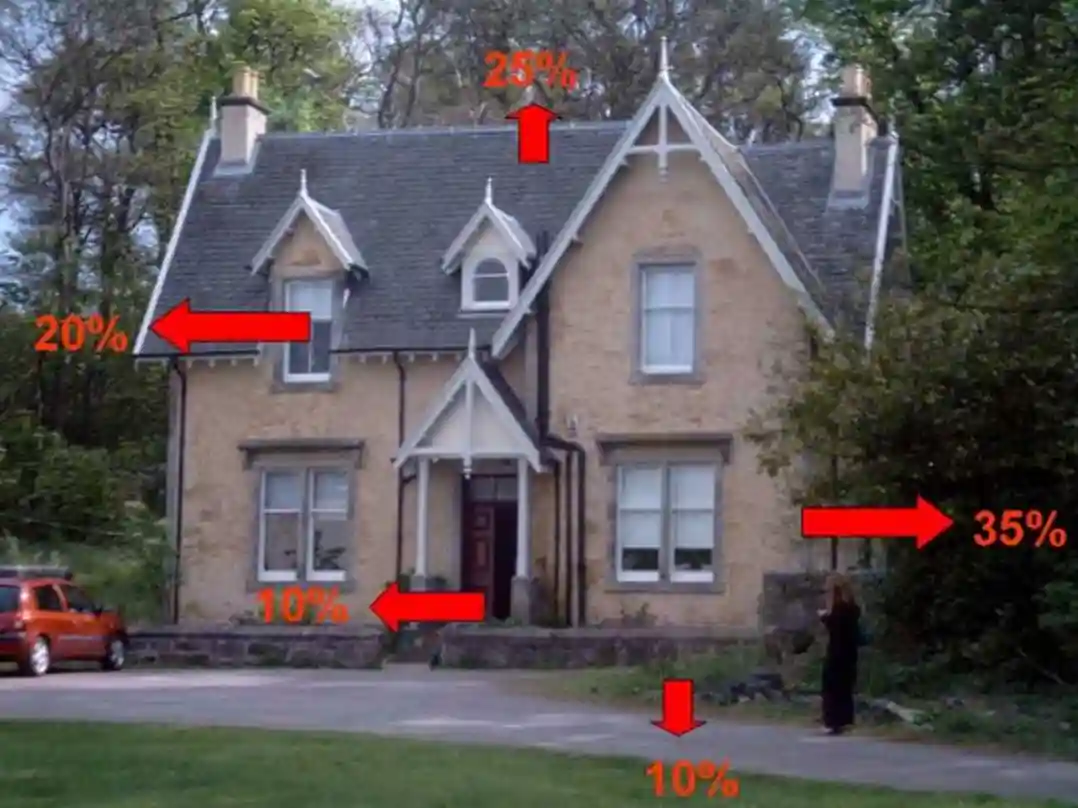

独立住宅能量损失示意图

能量的损失，通过屋顶位置，大约占25%；通过窗户，大约占20%；通过门口，大约占10%；

通过外墙，大约占35%；通过基础地板，大约占10%。

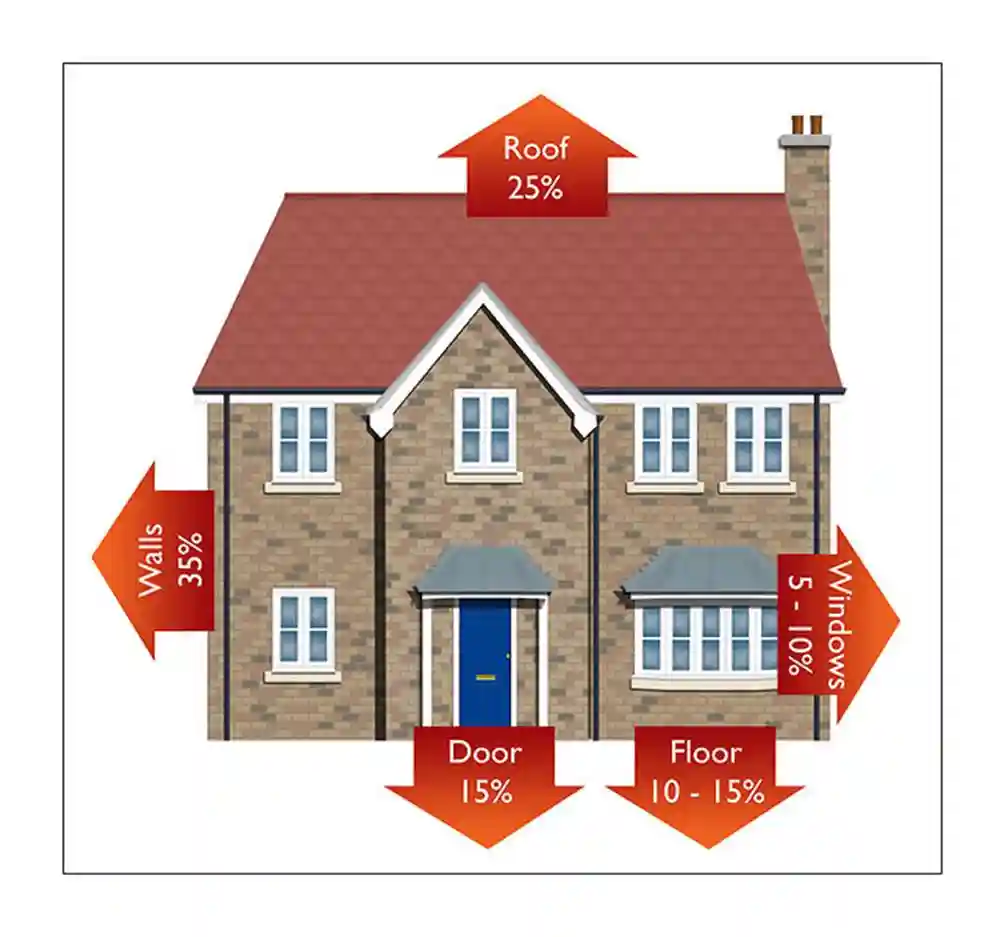

独立住宅能量损失示意图

能量的损失，通过屋顶位置，大约占25%；通过窗户，大约占5%~10%；通过门口，大约占15%；

通过外墙，大约占35%；通过基础地板，大约占10%~15%。

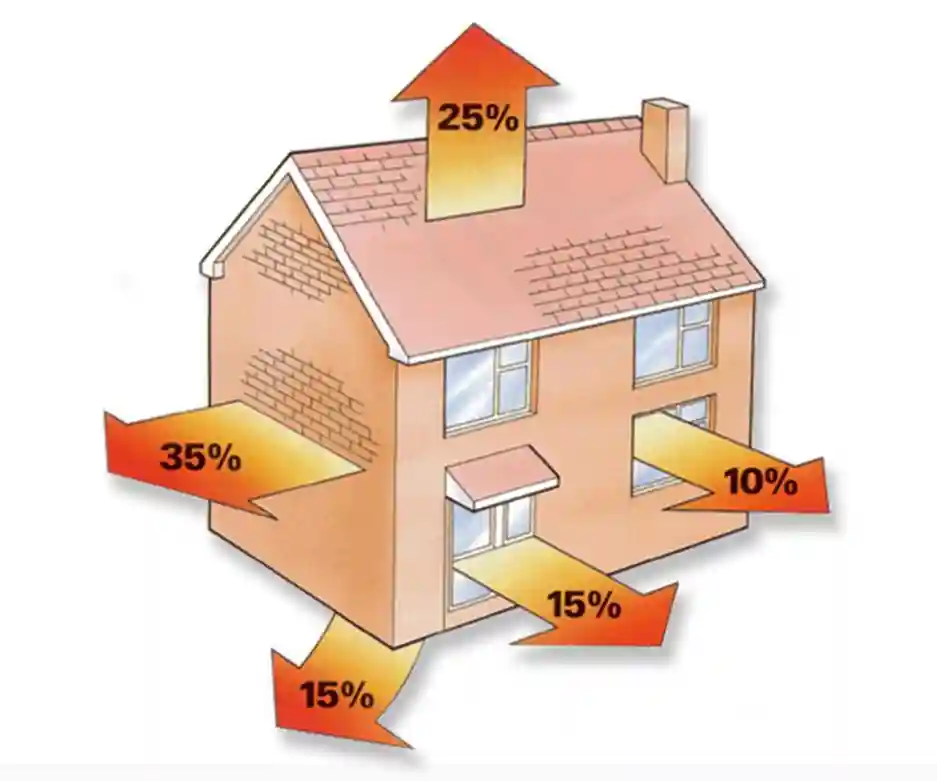

独立住宅能量损失示意图

能量的损失，通过屋顶位置，大约占25%；通过窗户，大约占10%；通过门口，大约占15%；

通过外墙，大约占35%；通过基础地板，大约占15%。

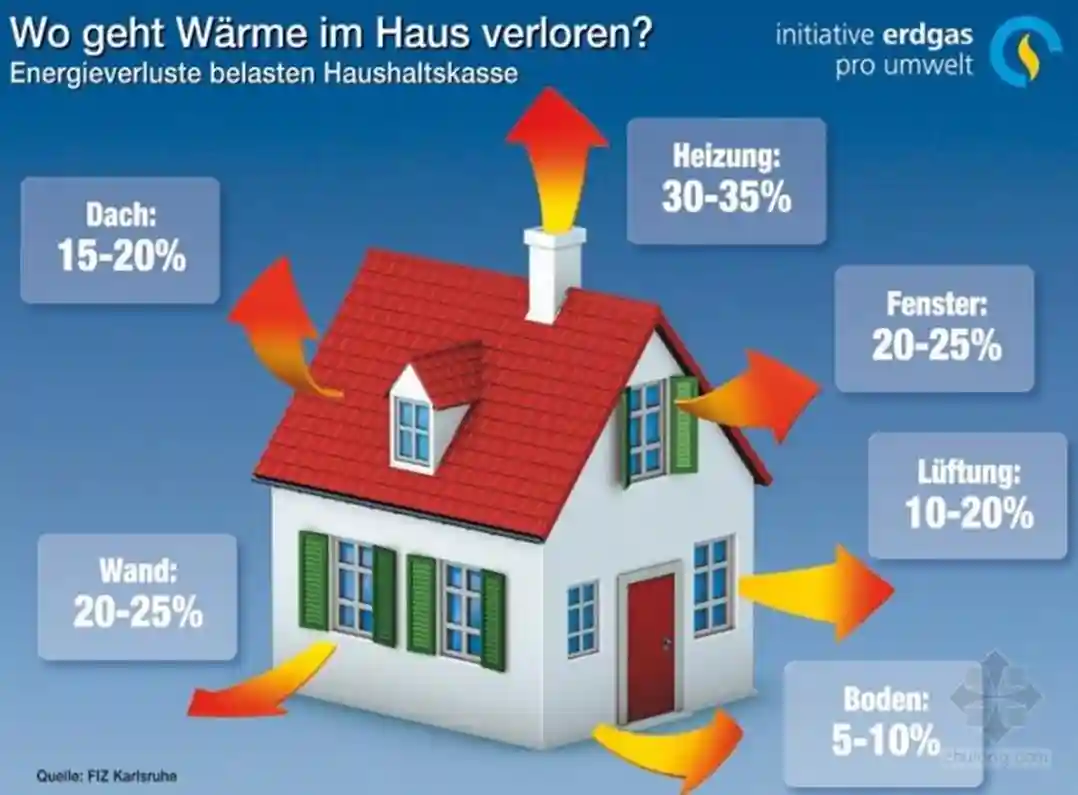

独立住宅能量损失示意图

能量的损失，通过屋顶烟囱排烟，大约占30%~35%；通过屋顶位置，大约占15%~20%；通过门口窗户位置，大约占20%~25%；

通过外墙，大约占20%~25%；通过地面，大约占5%~10%；通过开窗通风，大约占10%~20%。

WogehtWärmeimHausverloren?

房屋在哪里损失热量？

独立住宅能量损失示意图

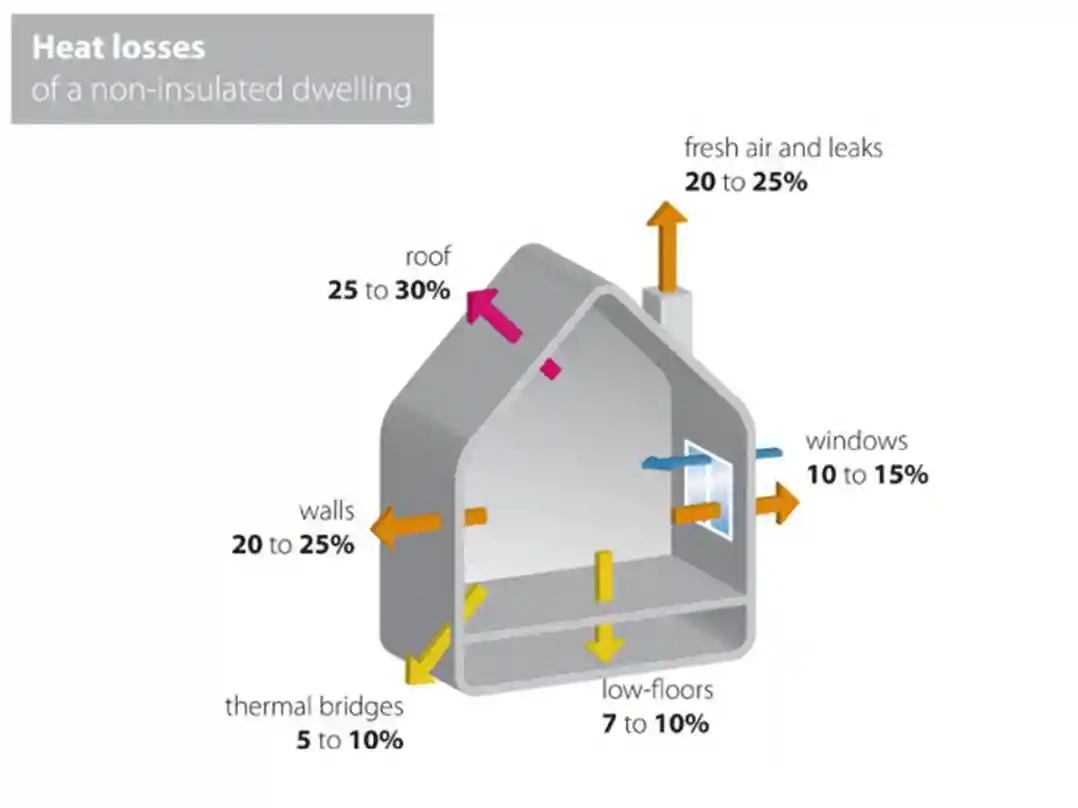

Heatlossesofanon-insulateddwelling

没有采取保温隔热构造措施的住宅的热量损失

（非绝缘住宅的热量损失）

freshairandleaks20to25%

新鲜的空气和泄漏占20％至25％

roof25to30%

屋顶占25％至30％

walls20to25%

墙体占20％至25％

windows10to15%

屋顶占10％至15％

low-floors7to10%

底层地板占7％至10％

thermalbridges5to10%

热桥位置占5％至10％

（比如，承重砖墙上，混凝土楼板的搁置位置，往往也是热量容易损失的一个重要途径。

因为：混凝土的导热性能比粘土空心砖的导热性能要大，这一位置就是所谓的“热桥”现象容易发生的地方。

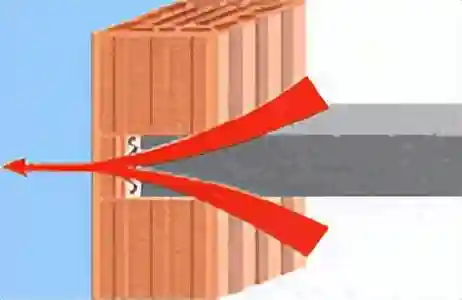

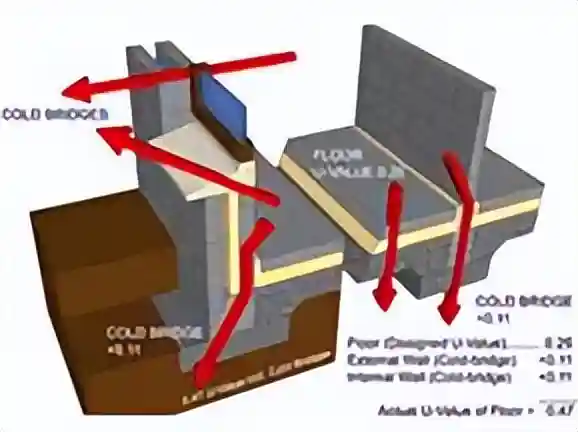

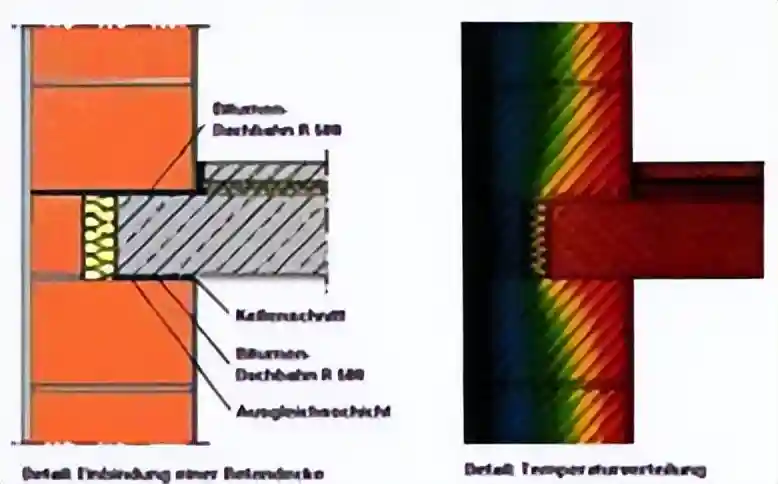

混凝土楼板，搁置在粘土砖墙上，构造情况，以及热量散失，示意图。

因此，这些看似不起眼的“热桥”位置，也应该做好保温隔热构造处理，后面将有单独的一部分图例介绍。）

日本独立住宅，夏季和冬季两个季节，能量损失，示意图。

三、独立住宅建造所用保温材料

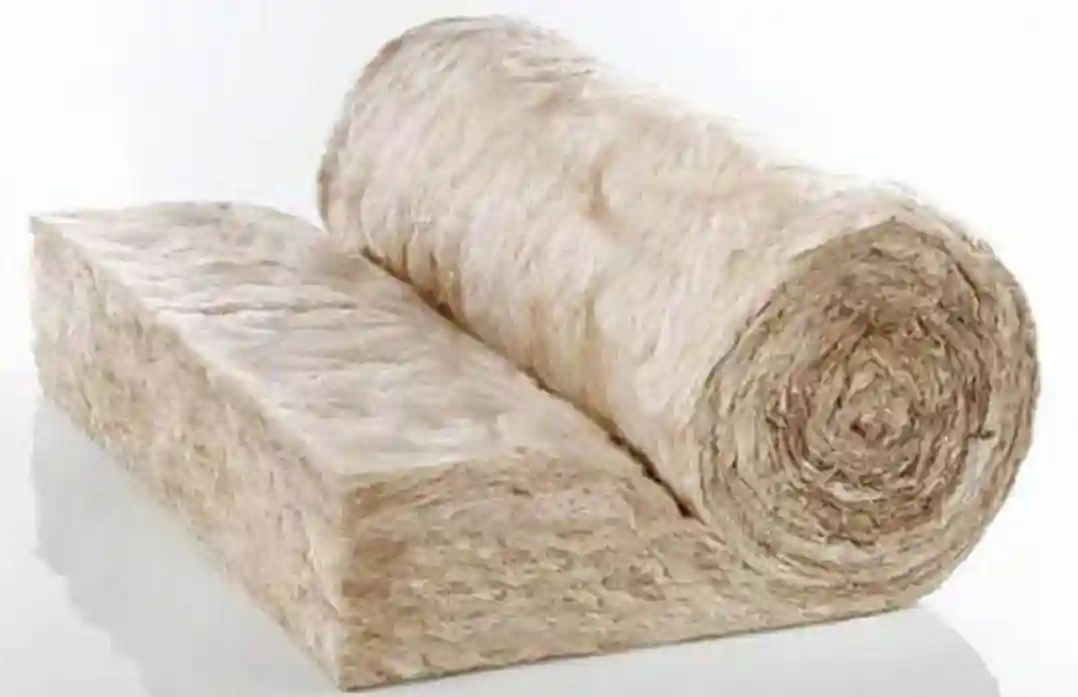

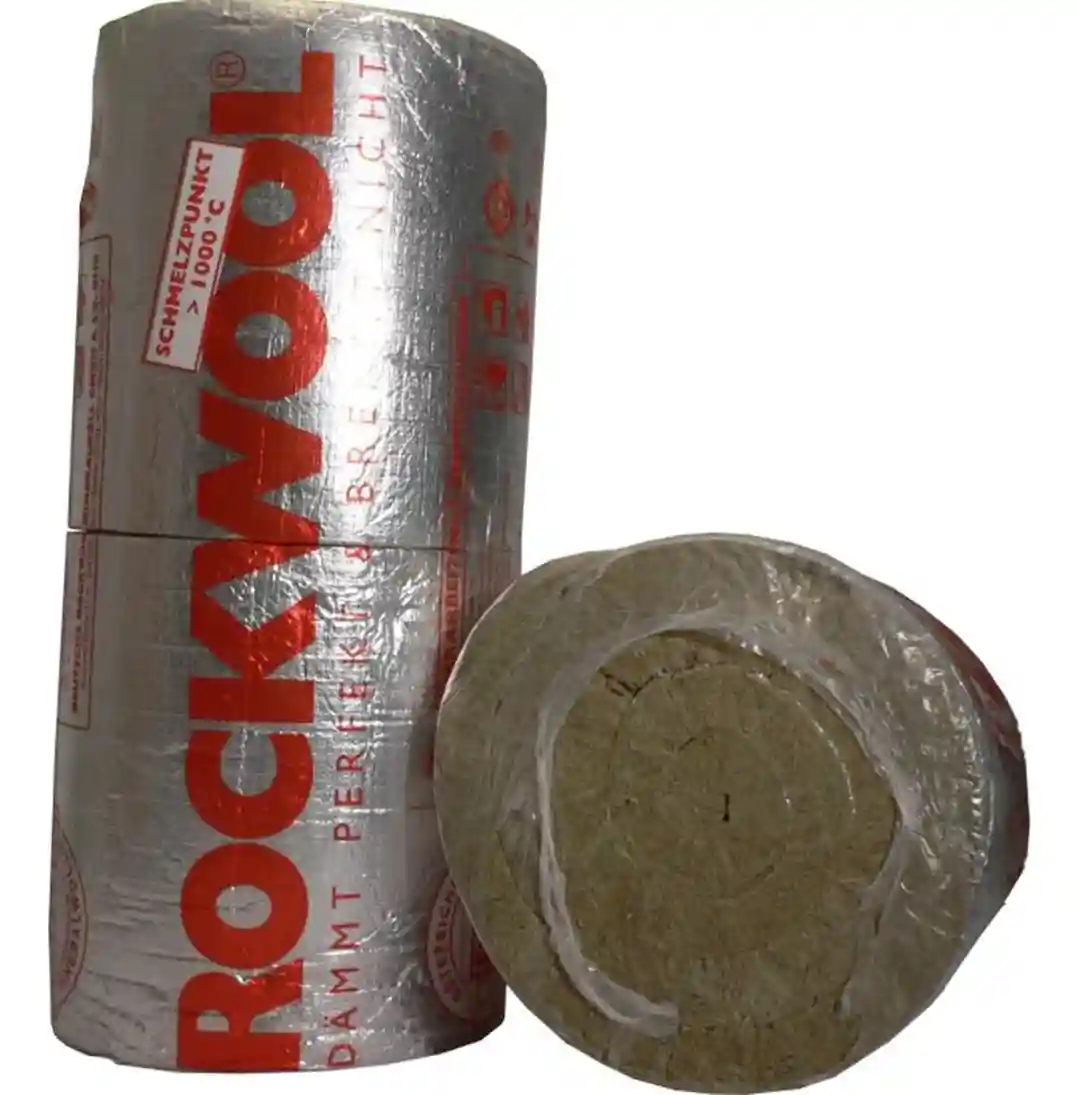

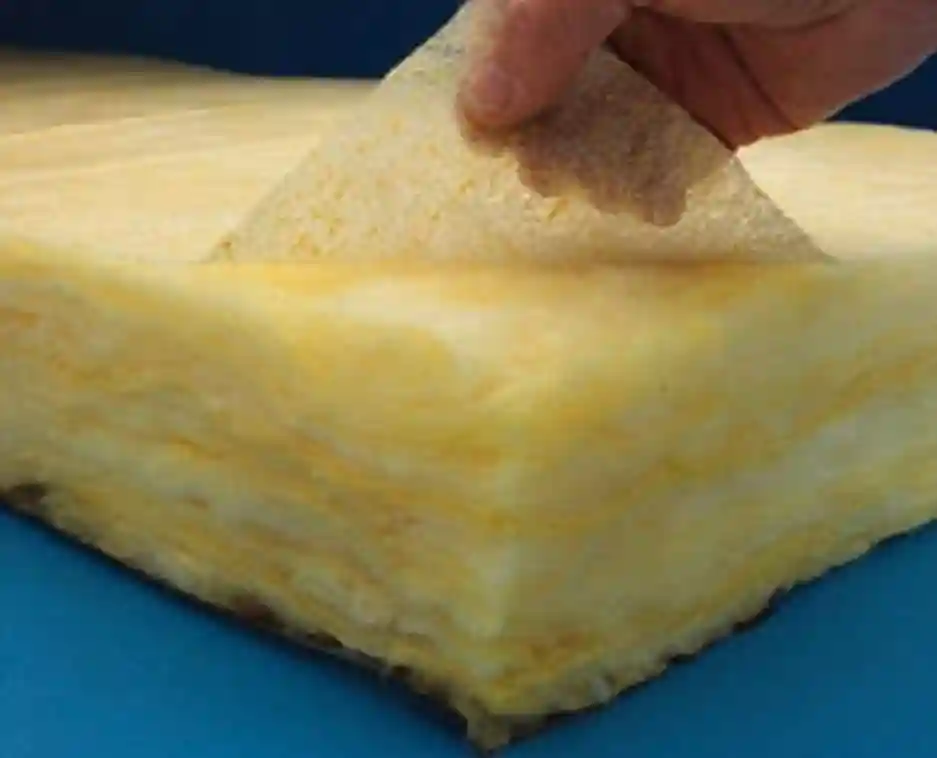

无机物材质的不燃型玻璃纤维保温材料样品一例

（玻璃纤维，是使用岩石矿物成分，在高温熔化炉中，熔解喷丝，加工而成的，

玻璃纤维，与目前国际上禁用的“石棉”材料，是两种不同的材料，不要混淆。

但是玻璃纤维材料，对人体也会有一些刺激作用，在铺设安装使用时，也要穿戴劳保用品。）

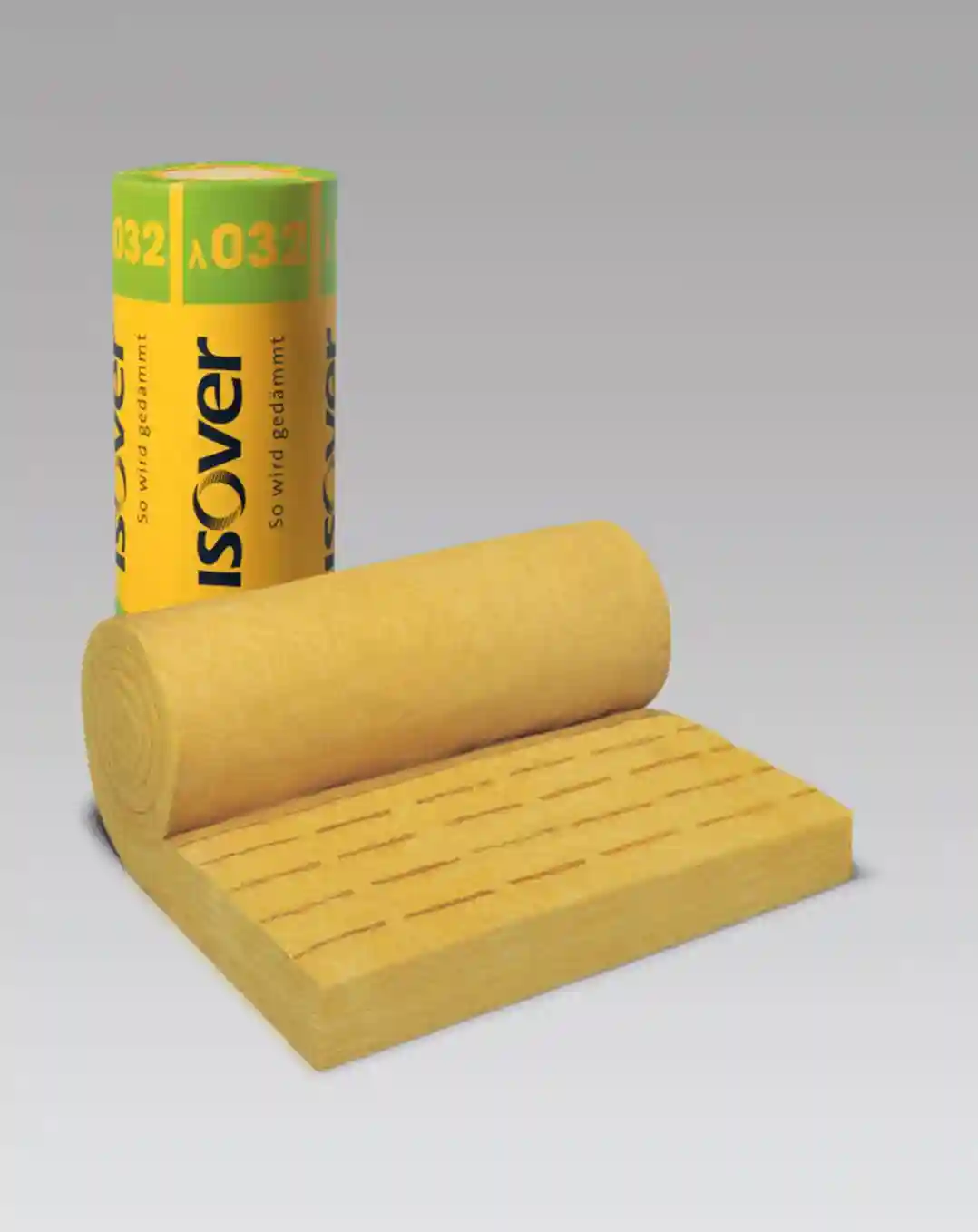

无机物材质的不燃型玻璃纤维保温材料样品一例

无机物材质的不燃型玻璃纤维保温材料样品一例

无机物材质的不燃型玻璃纤维保温材料样品一例

无机物材质的不燃型玻璃纤维保温材料样品一例

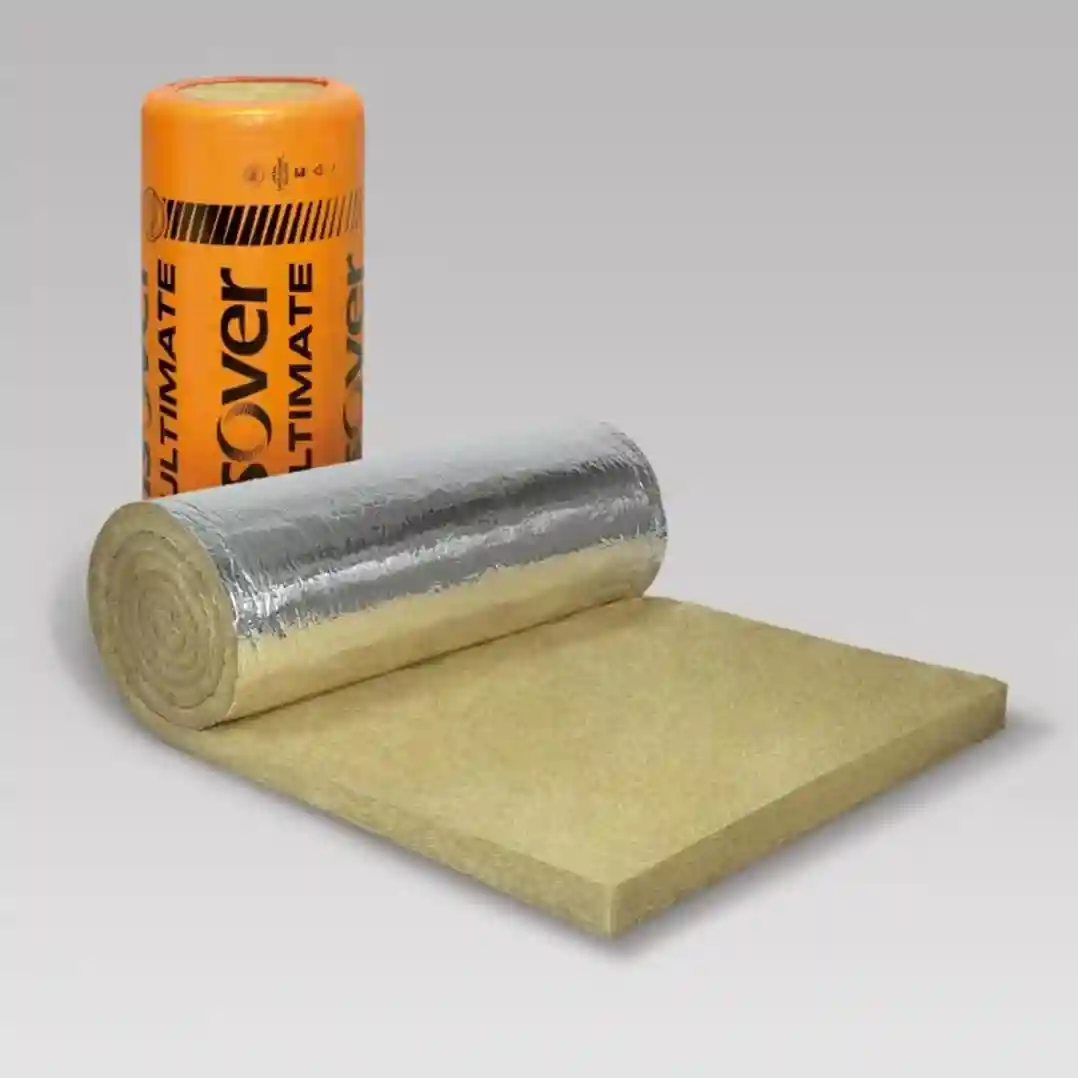

一侧粘贴铝箔热反射膜的无机物材质的不燃型玻璃纤维保温材料样品一例

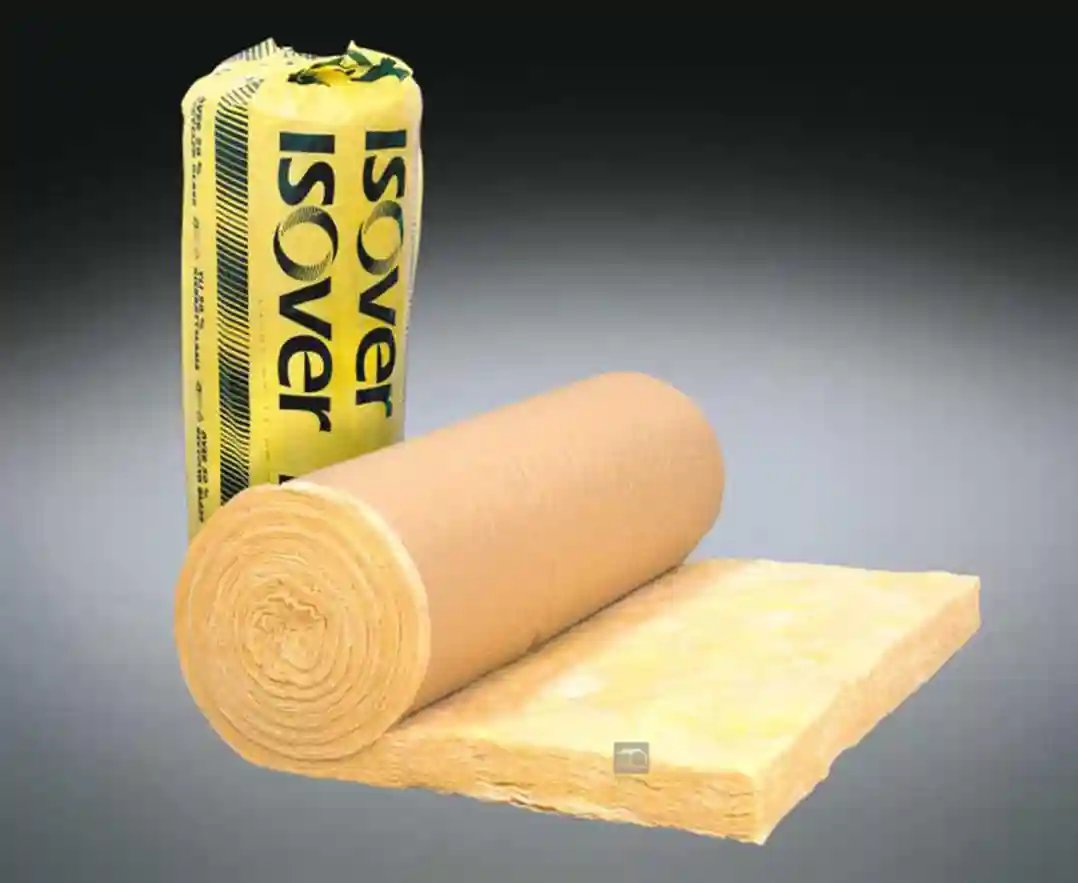

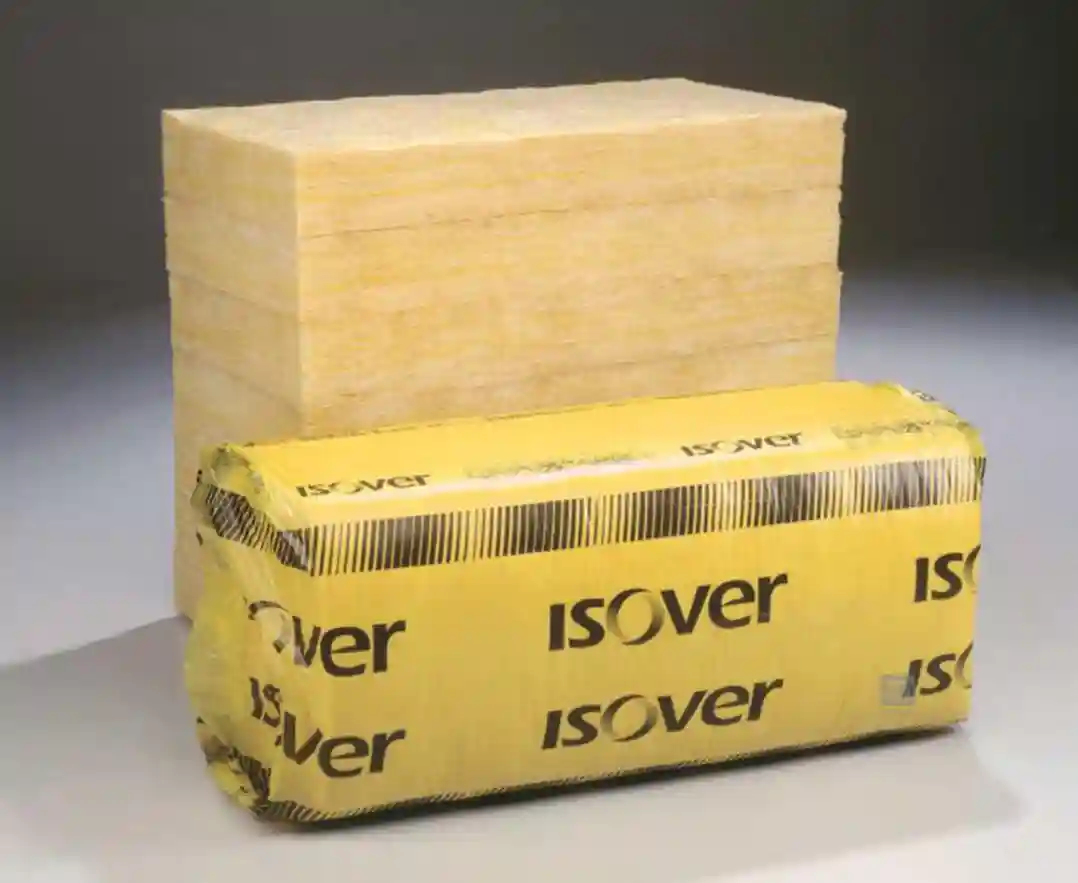

无机物材质的不燃型玻璃纤维保温材料成品包装一例

施工现场，裁割无机物材质的不燃型玻璃纤维保温材料。

施工现场中的无机物材质的不燃型玻璃纤维保温材料成品包装

施工现场，有机物材质的阻燃型特厚挤塑XPS聚苯乙烯泡沫保温板。

特别说明：

这种石油原料加工制作的挤塑XPS聚苯乙烯，说它具有一定的阻燃性能，只是说它不太容易燃烧，

或者说它的燃烧达到剧烈程度，需要有一定的时间，并不是说它不燃烧，这一点需要注意。

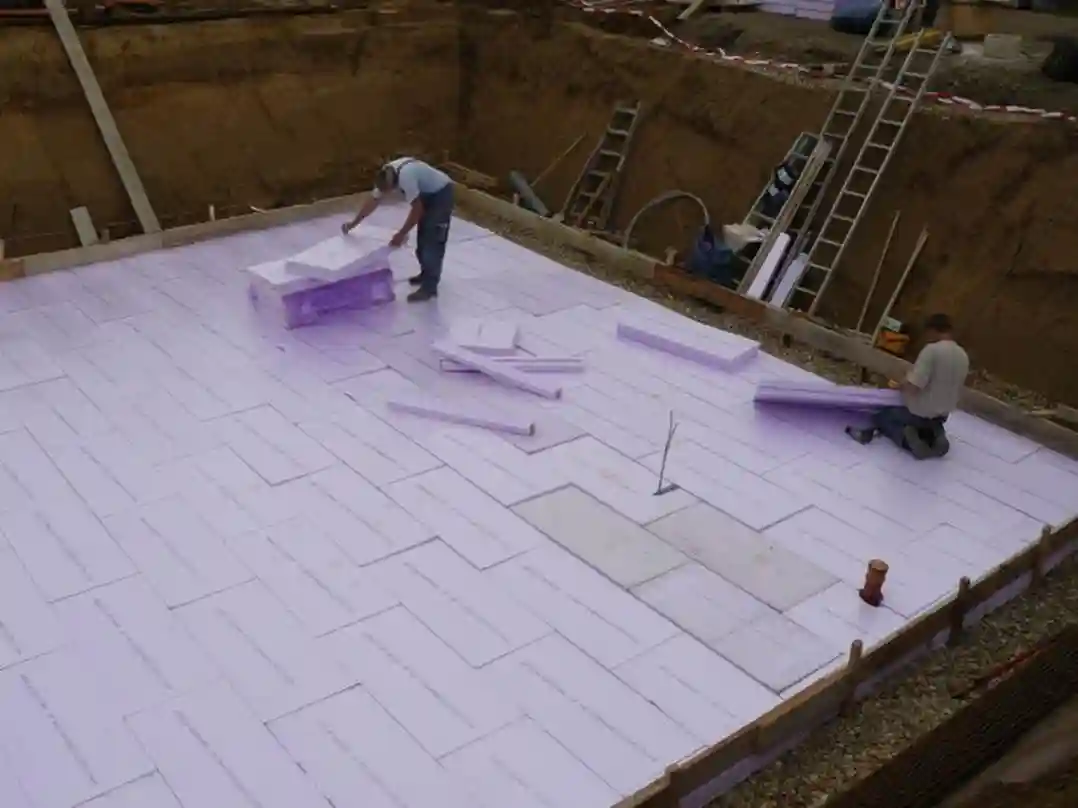

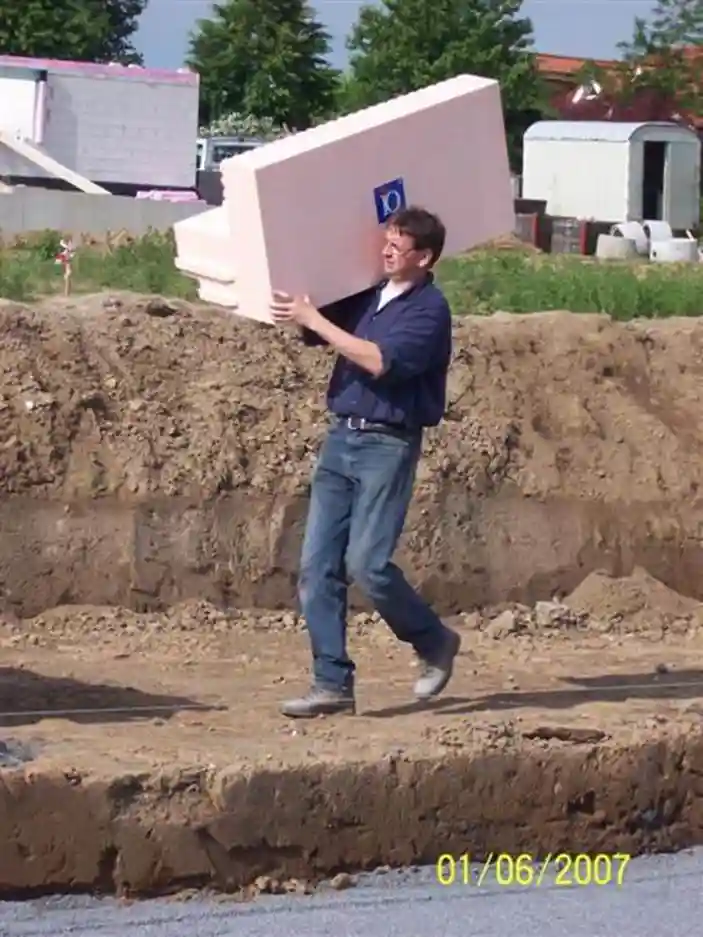

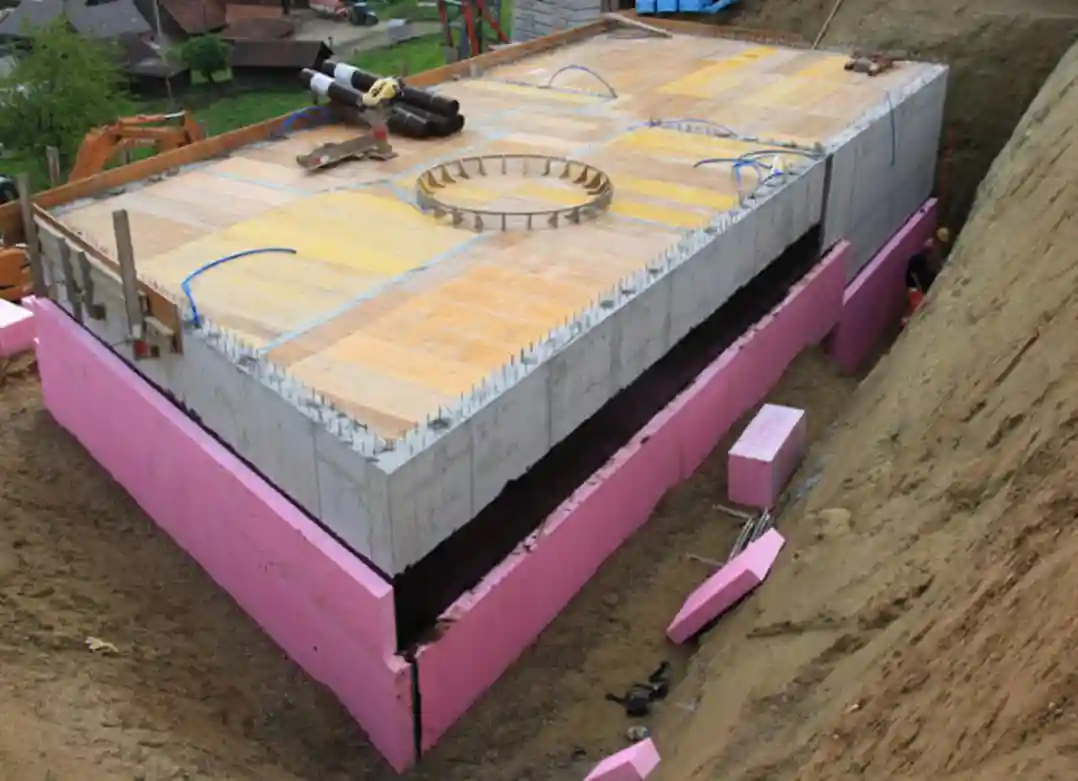

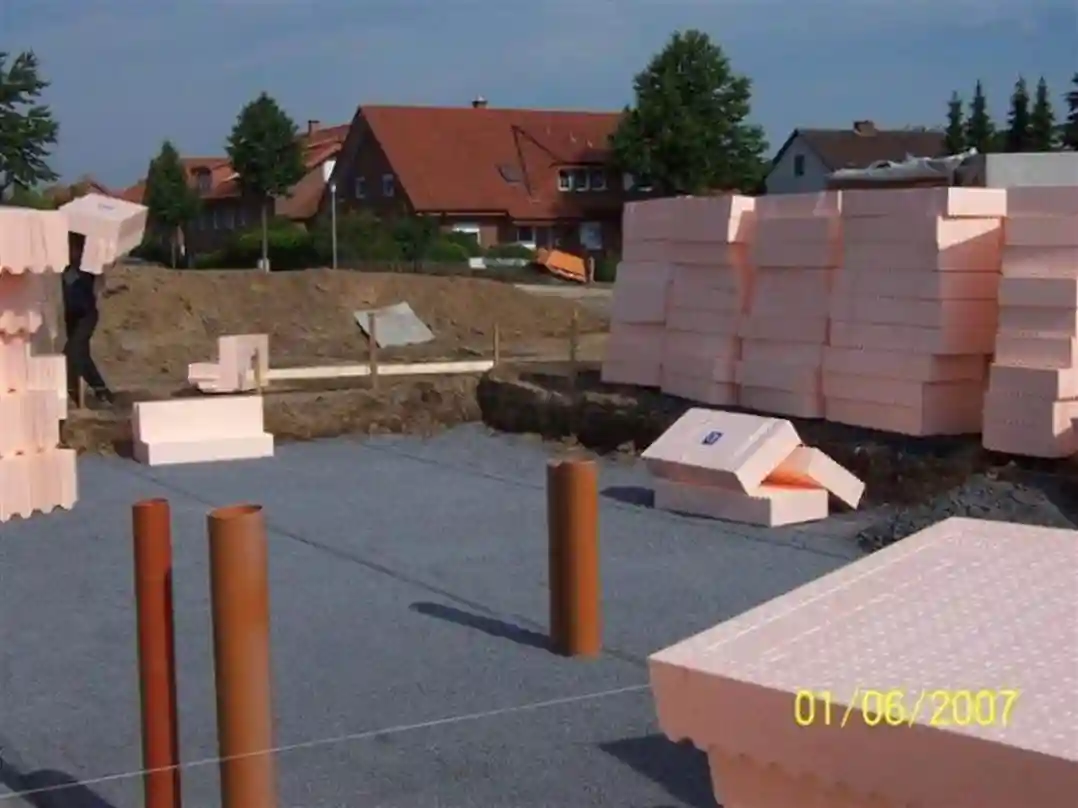

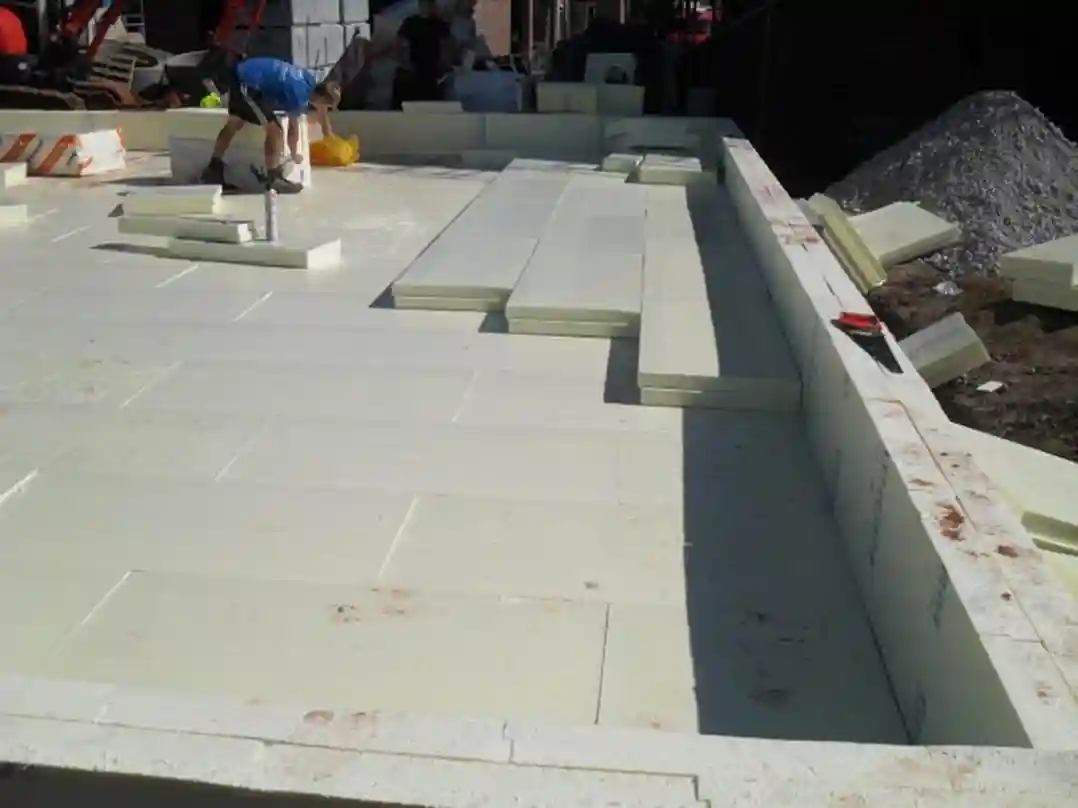

现浇钢筋混凝土板式基础的底面，粉红色的特厚挤塑XPS聚苯乙烯泡沫保温板，铺设安装，施工现场。

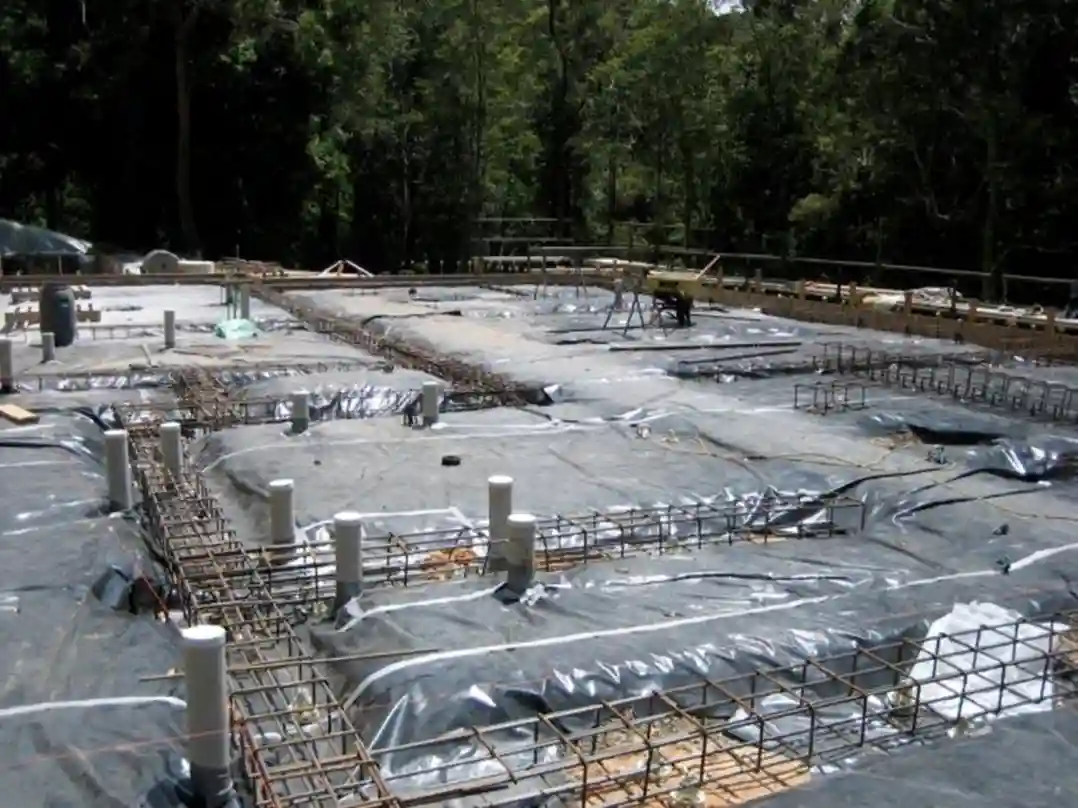

整体现浇钢筋混凝土板式基础的施工现场

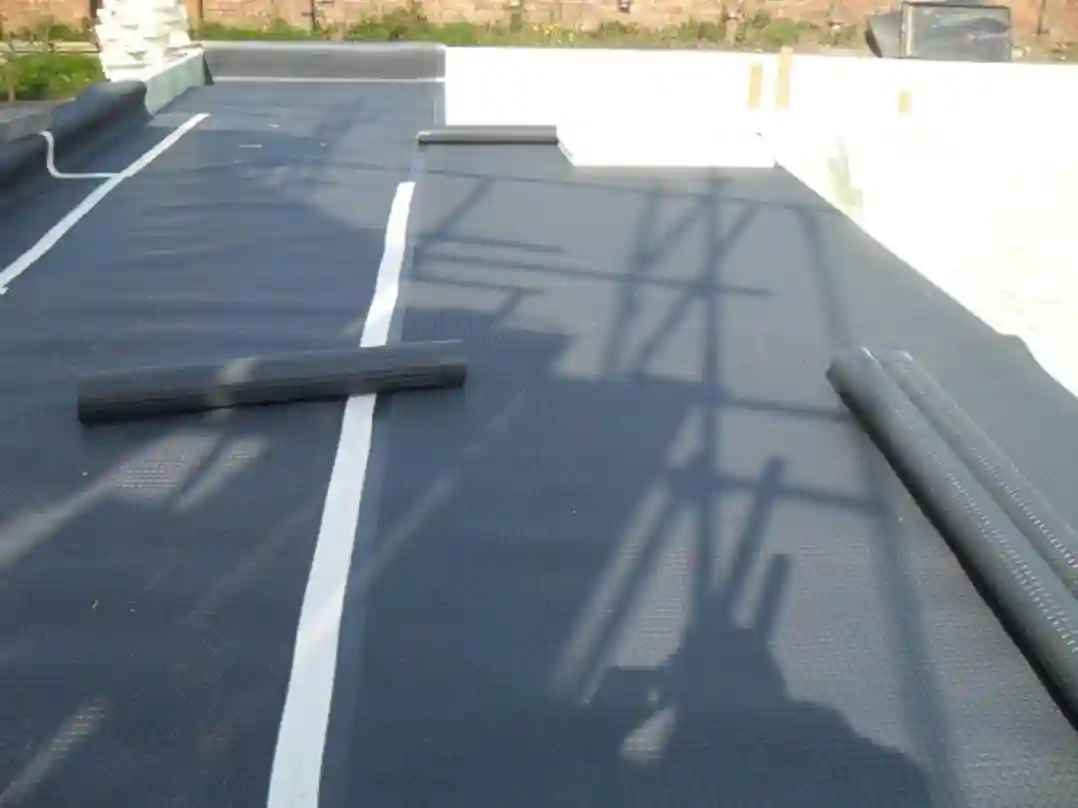

乳白色的聚氨酯PU泡沫保温板的上面，铺设防水卷材，

后续施工，将布设钢筋网，现场浇注混凝土。

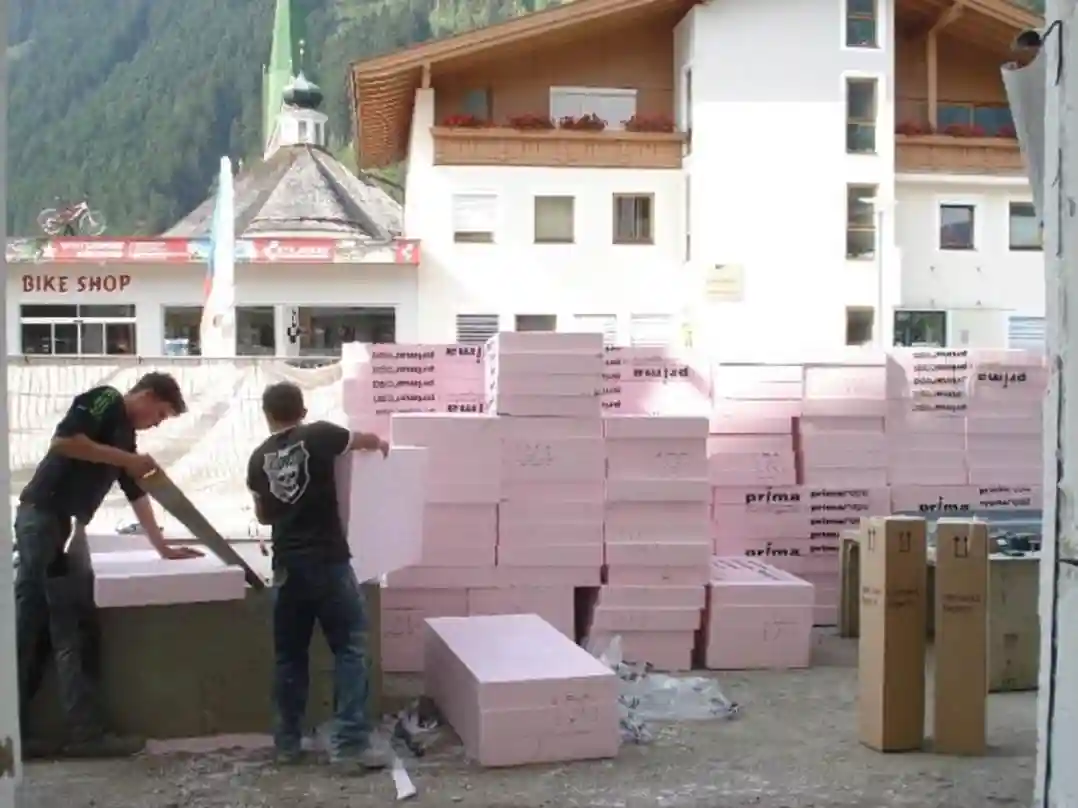

施工现场，使用刀具，锯割特厚挤塑XPS聚苯乙烯泡沫保温板。

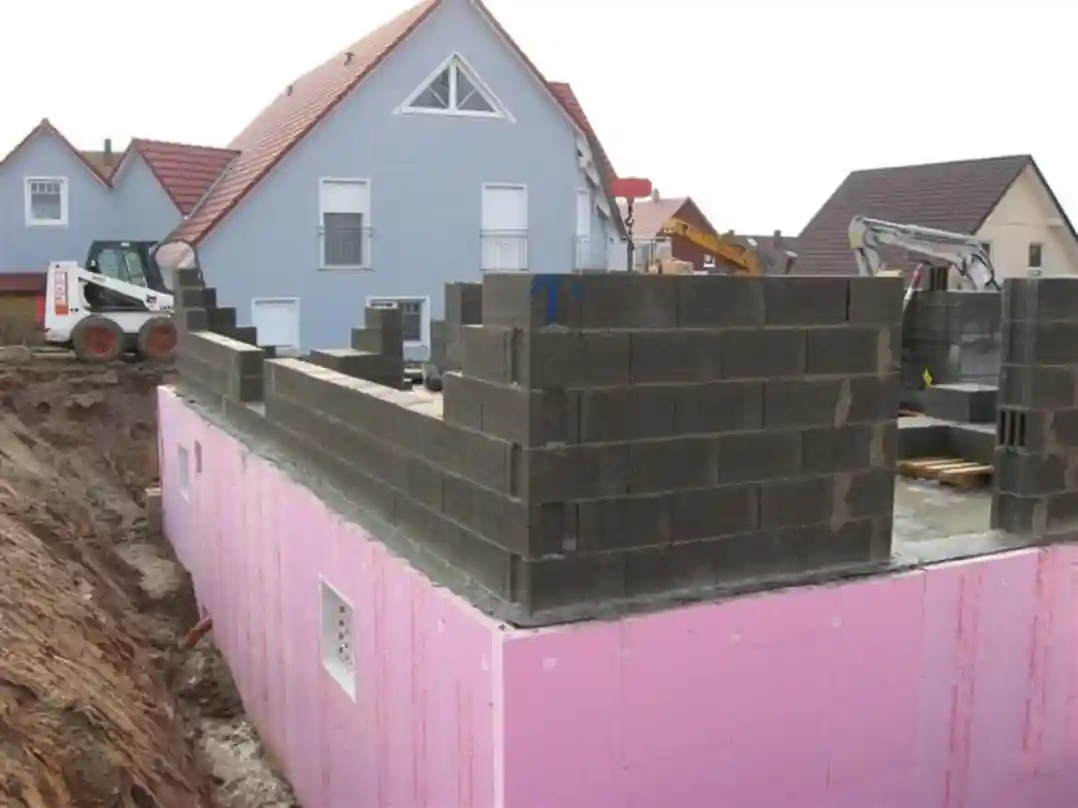

地下室的底板下面，铺设两层挤塑XPS聚苯乙烯泡沫保温板。

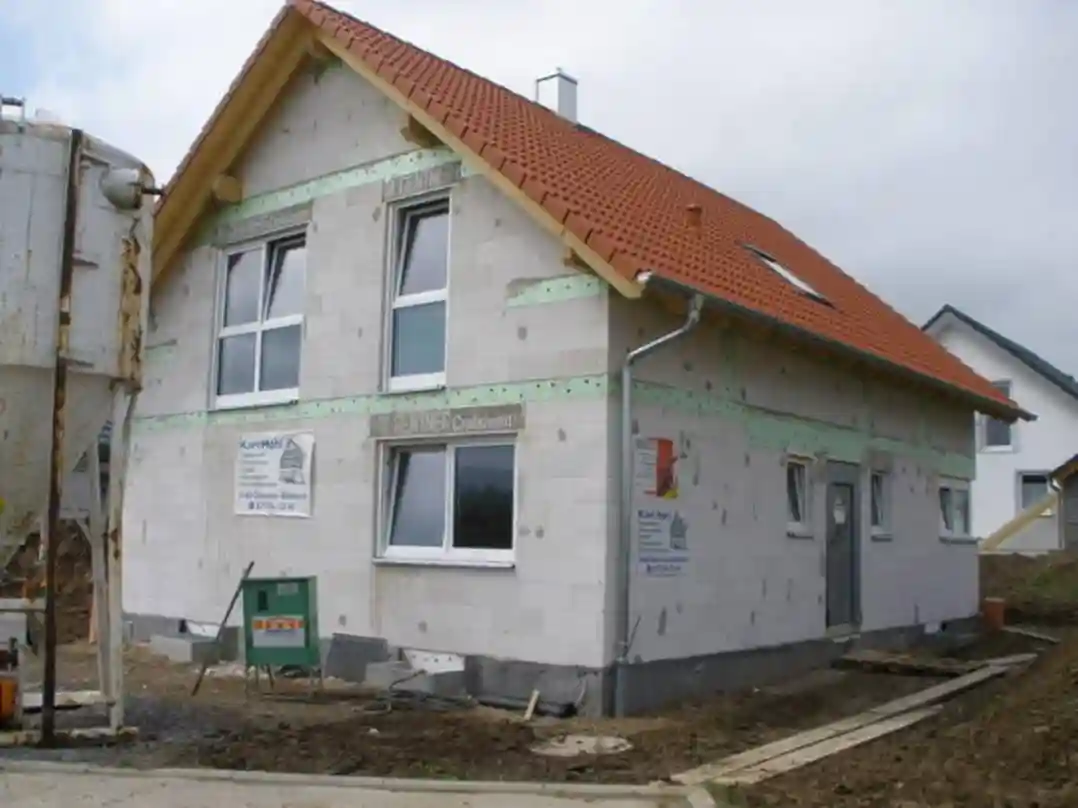

外墙外保温，施工现场。

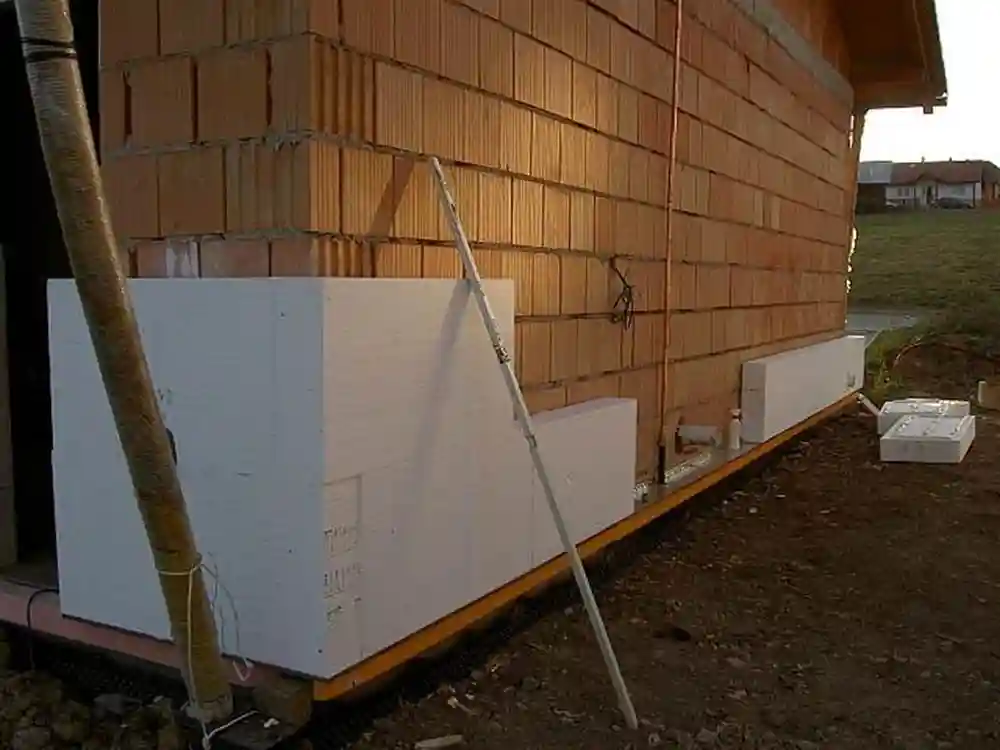

承重粘土空心砖墙体的外侧，围贴固定阻燃型特厚EPS聚苯乙烯泡沫保温板，

后续施工，将首先固定一层耐碱玻璃纤维网格布，或者是固定一层热浸镀锌钢丝网，然后进行最外面的砂浆抹灰施工。

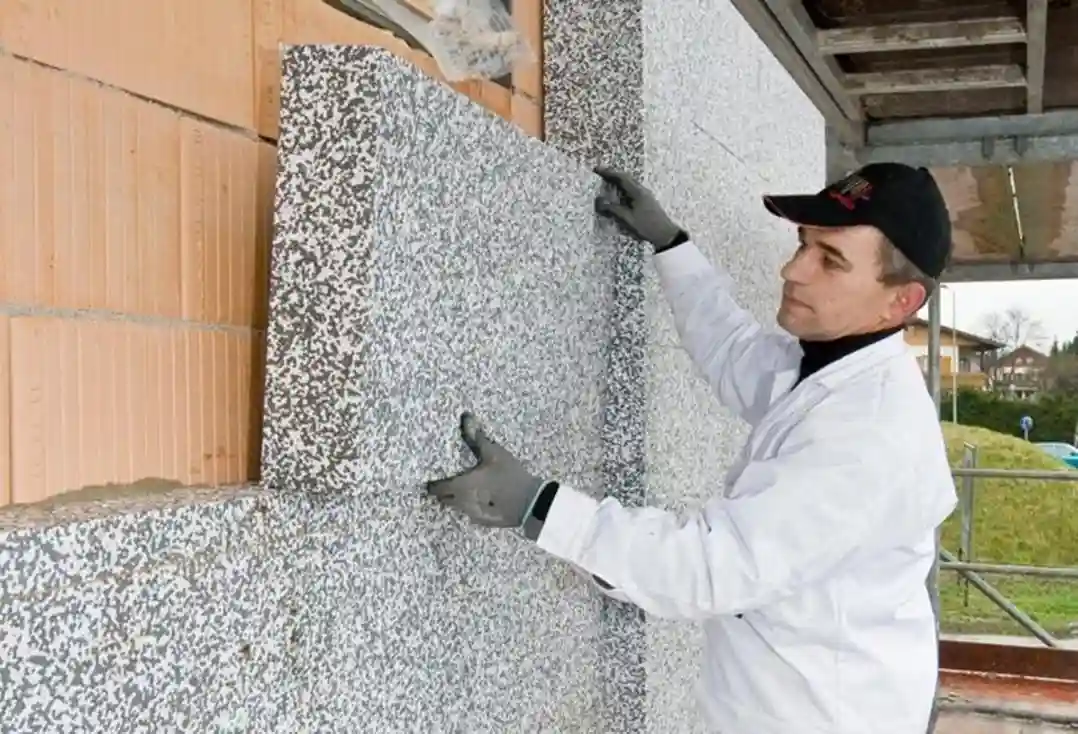

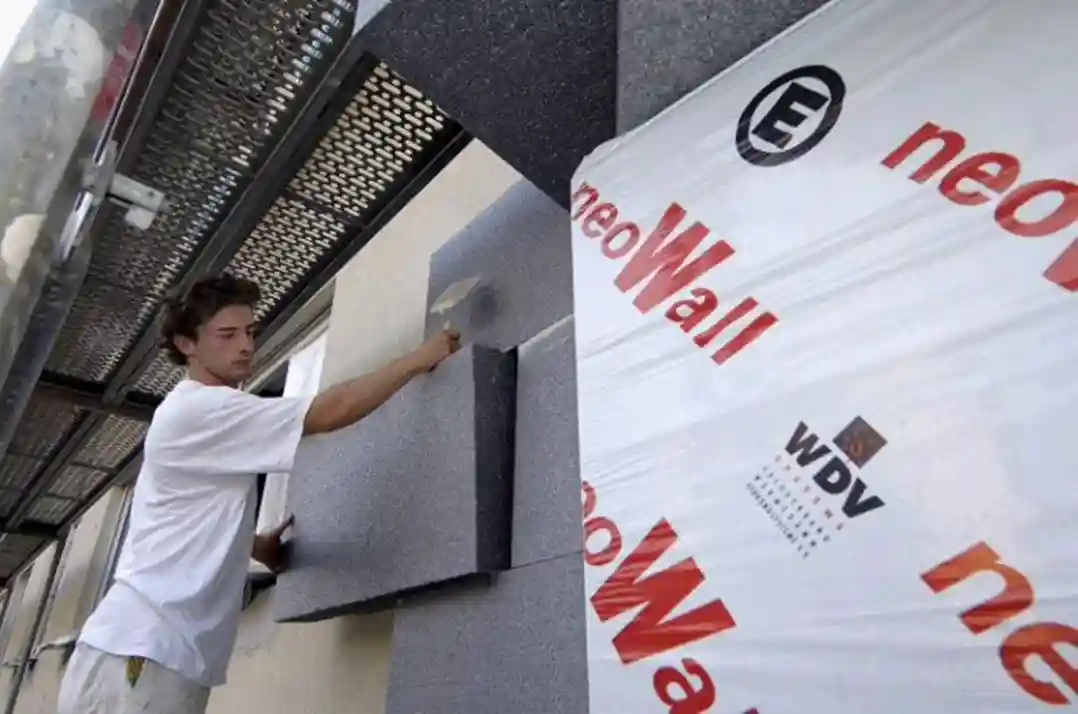

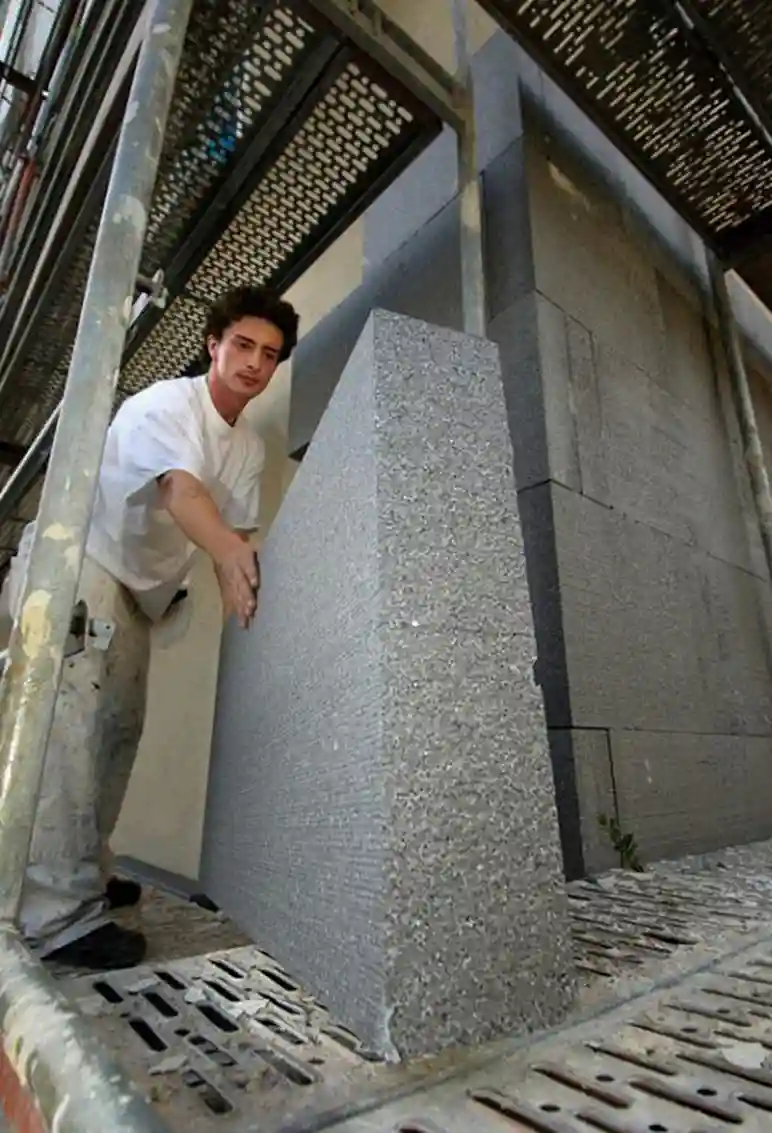

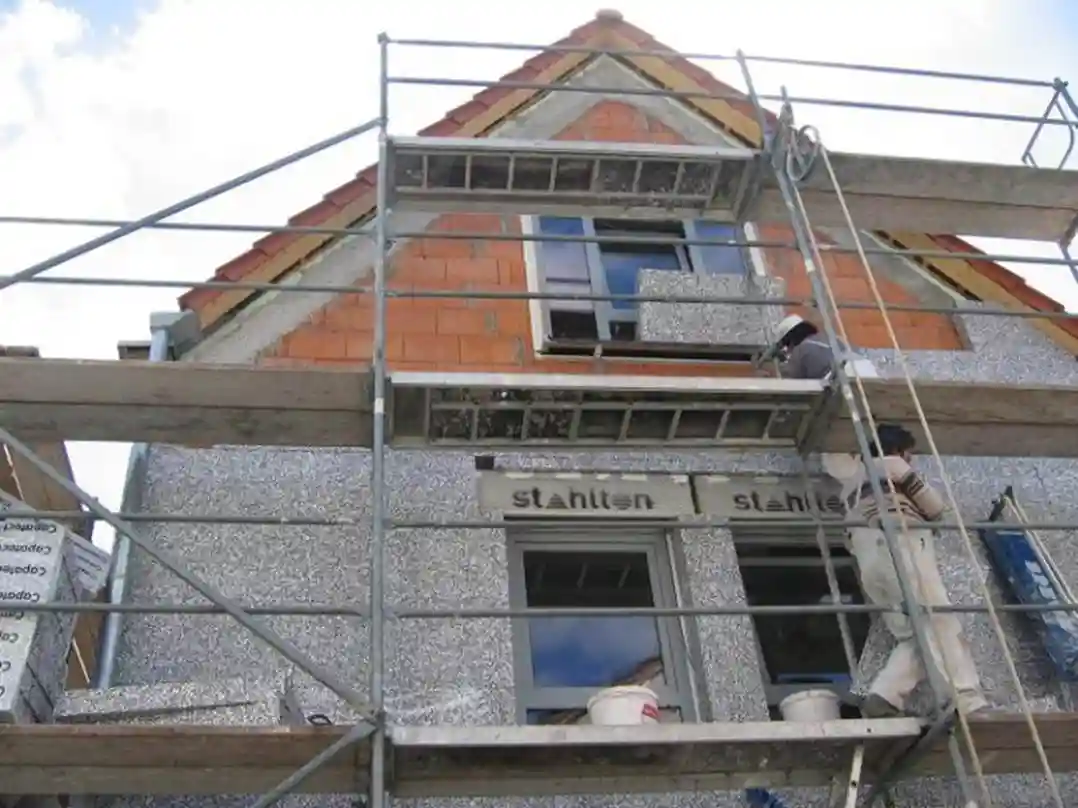

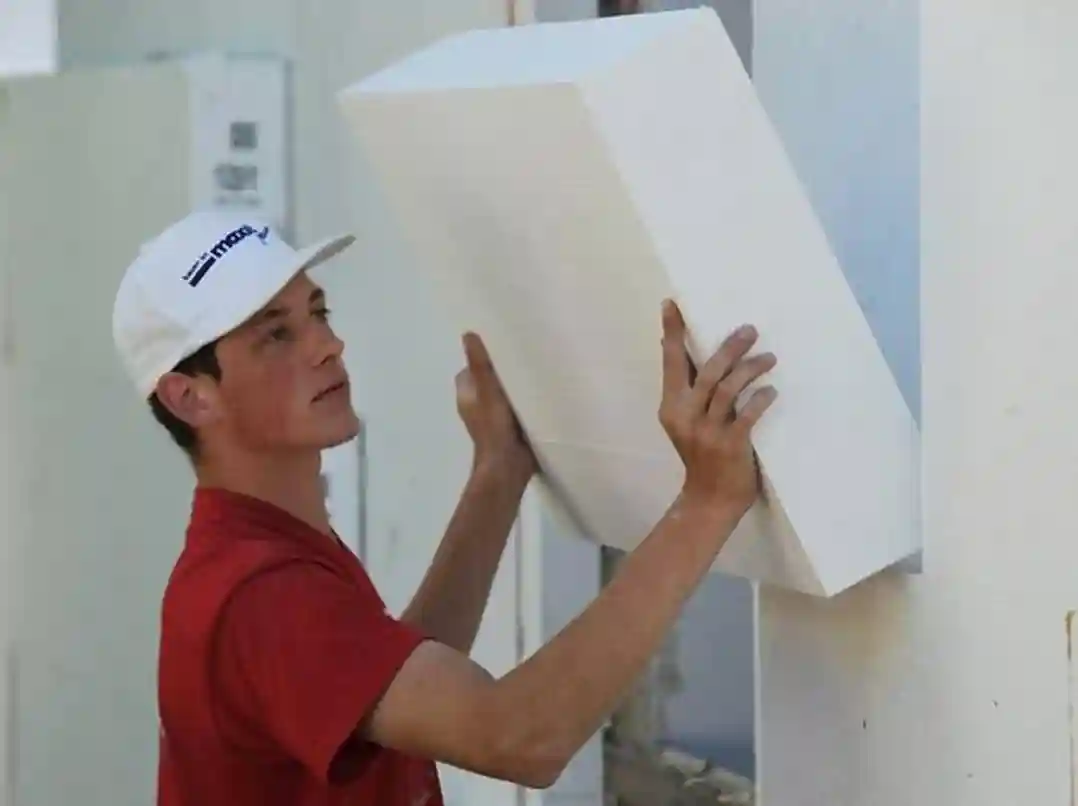

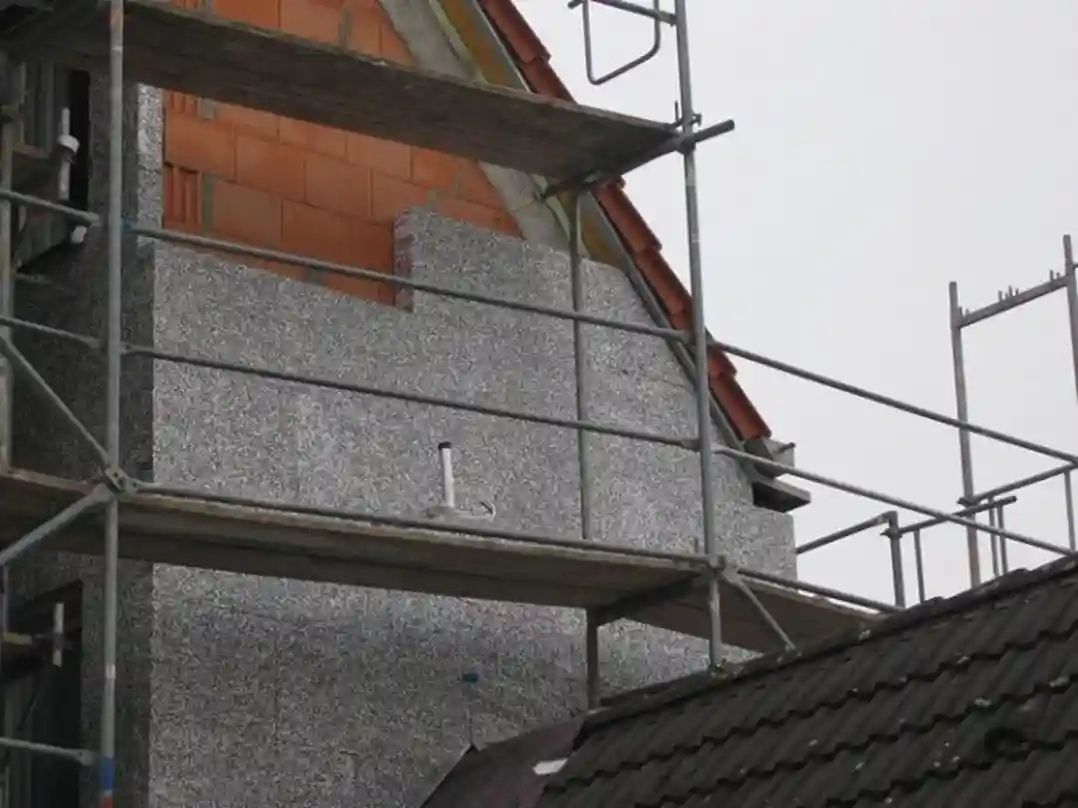

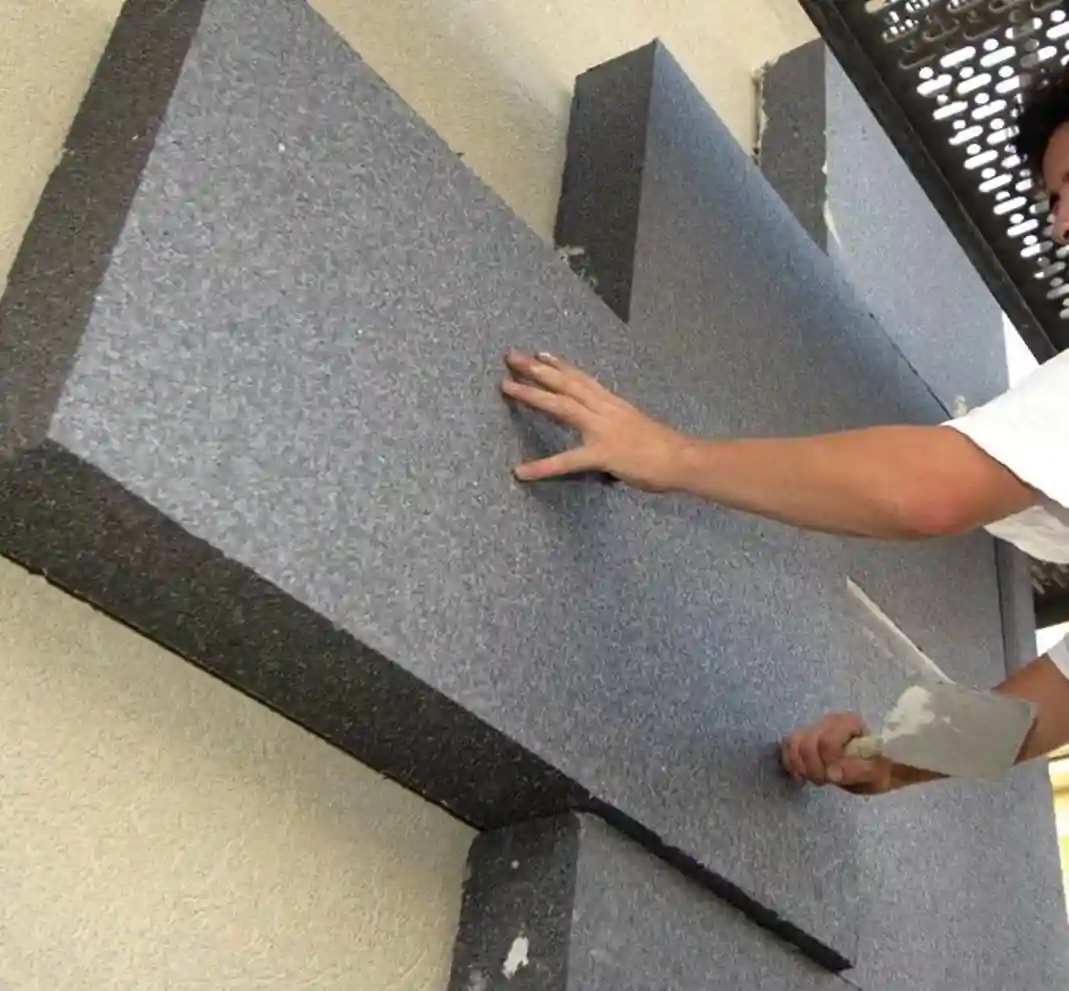

德国某公司生产的阻燃型特厚EPS聚苯乙烯泡沫保温板，在外墙外保温的施工现场。

德国某公司生产的阻燃型特厚EPS聚苯乙烯泡沫保温板，在外墙外保温的施工现场。

德国某公司生产的阻燃型特厚EPS聚苯乙烯泡沫保温板，在外墙外保温的施工现场。

德国某公司生产的阻燃型特厚EPS聚苯乙烯泡沫保温板，在外墙外保温的施工现场。

阻燃型特厚EPS聚苯乙烯泡沫保温板，在外墙外保温的施工现场。

阻燃型特厚EPS聚苯乙烯泡沫保温板，在外墙外保温的施工现场。

阻燃型特厚EPS聚苯乙烯泡沫保温板，在外墙外保温的施工现场。

阻燃型特厚EPS聚苯乙烯泡沫保温板，在外墙外保温的施工现场。

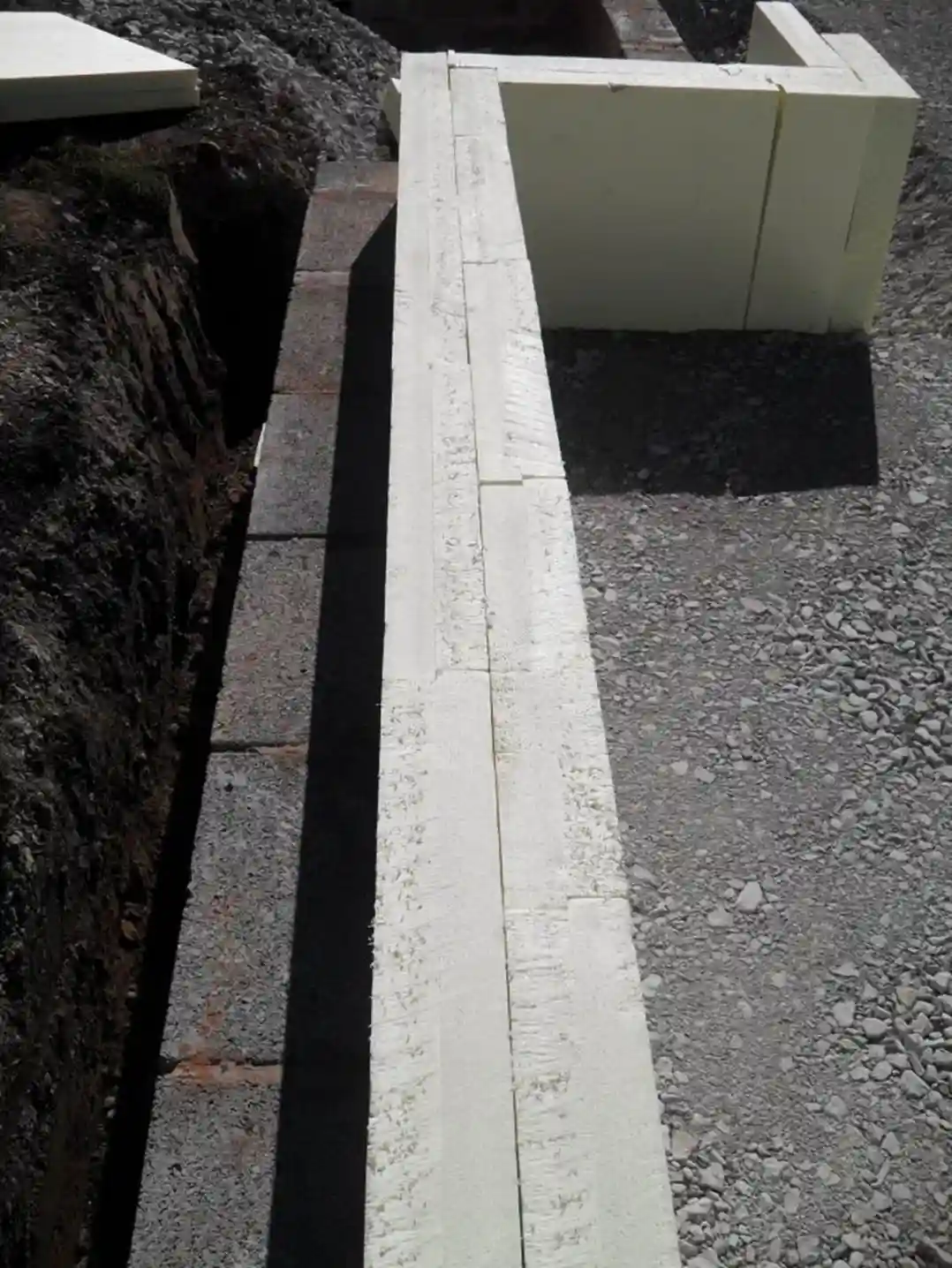

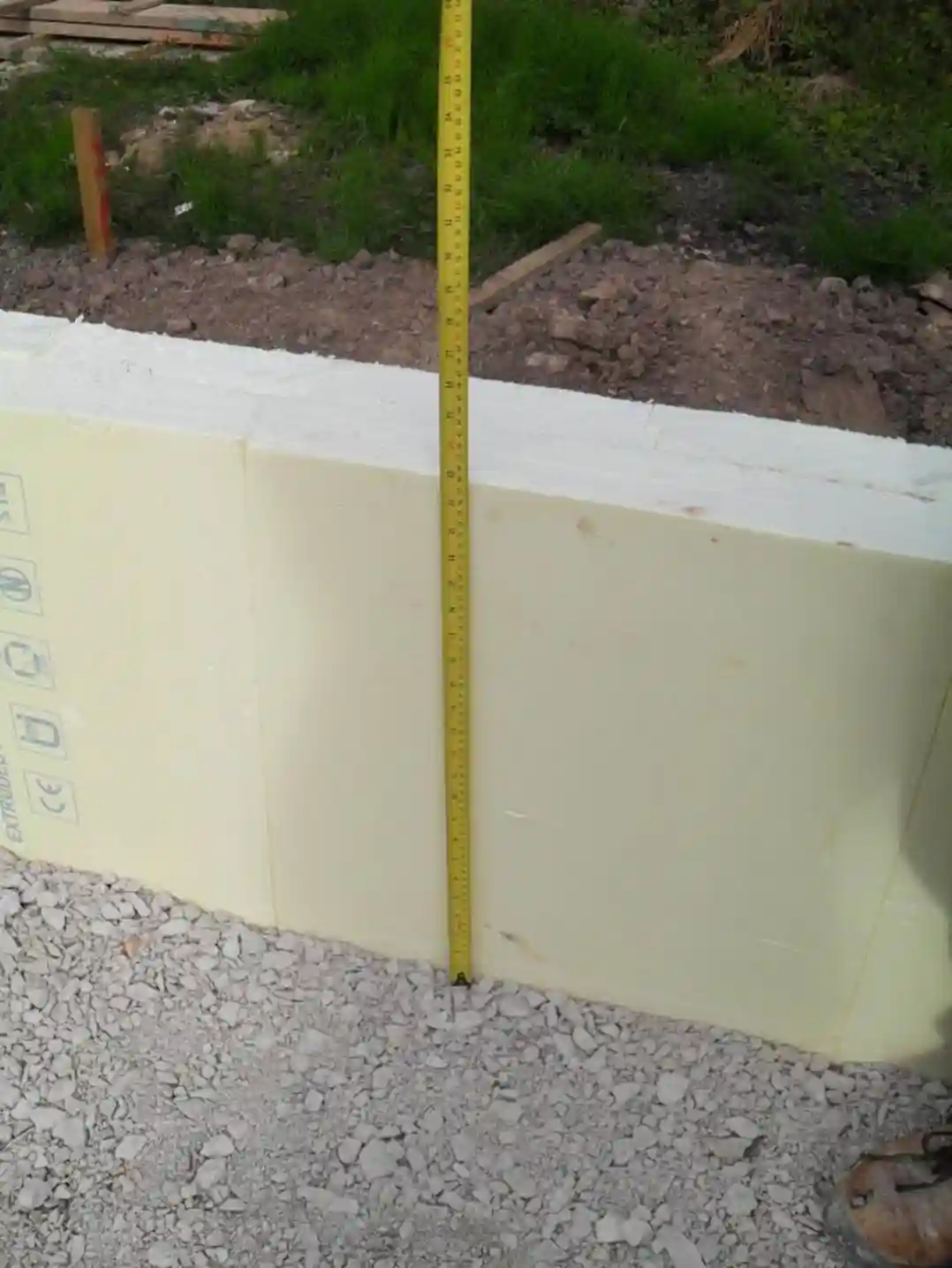

阻燃型特厚覆面PU聚氨酯泡沫保温板，基础构造，施工现场。

阻燃型特厚覆面PU聚氨酯泡沫保温板，基础构造，施工现场。

阻燃型特厚覆面PU聚氨酯泡沫保温板，基础构造，施工现场。

阻燃型特厚覆面PU聚氨酯泡沫保温板，基础构造，施工现场。

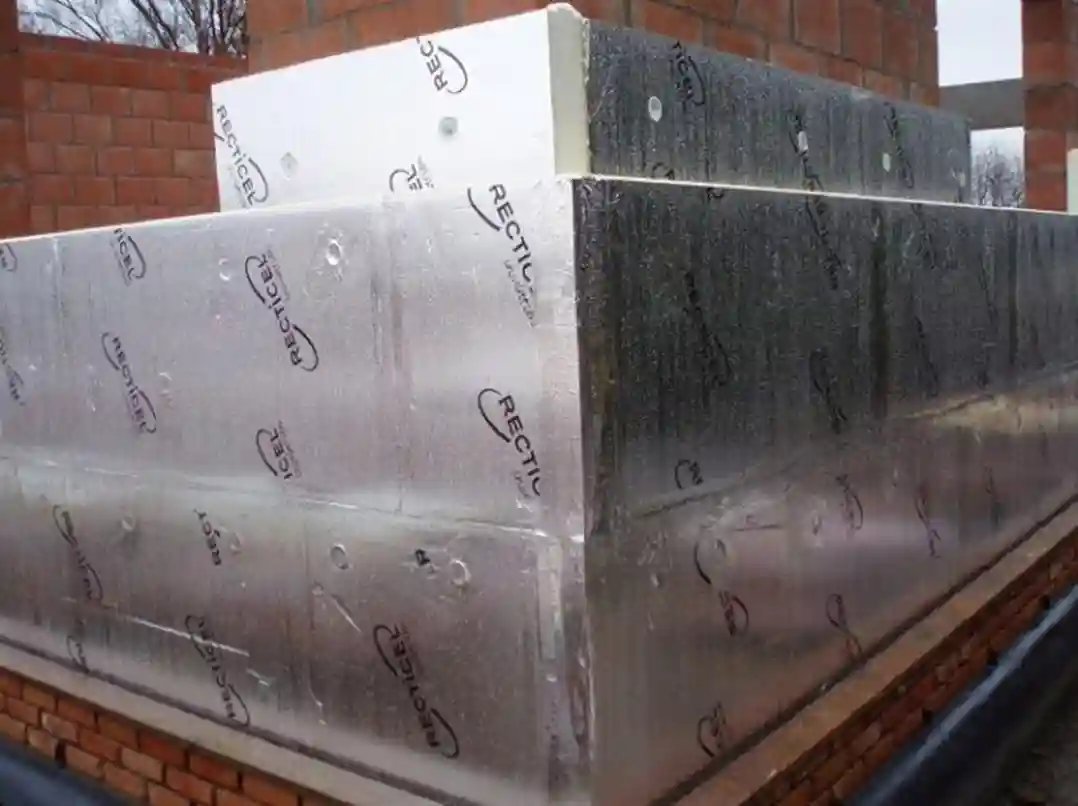

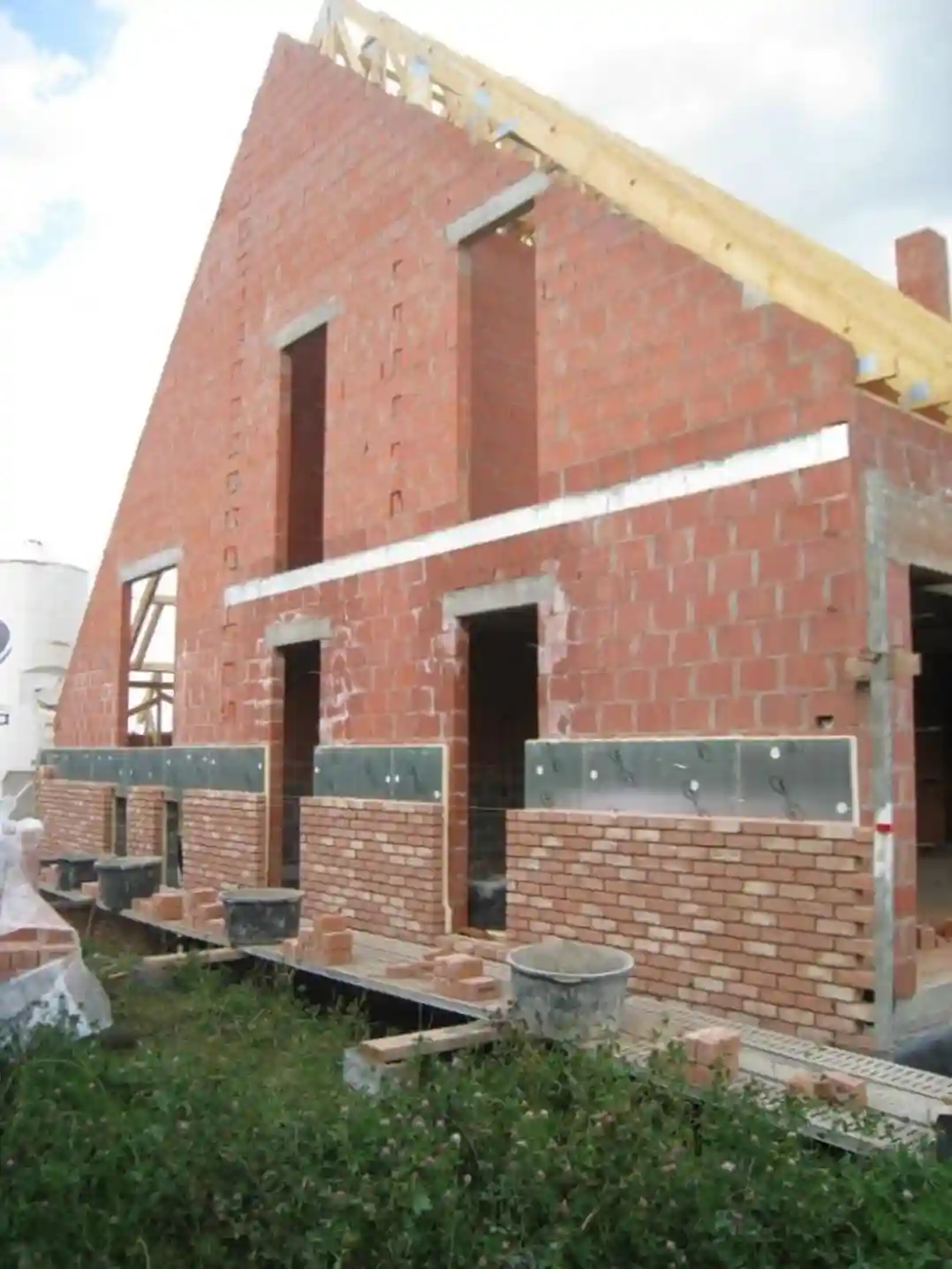

双层结构中间夹芯保温层墙体，施工现场。

外墙构造，从里到外：

里侧，粘土空心砖砌块承重墙体；中间，两层铝箔覆面PU聚氨酯泡沫保温板；外侧，非承重实心粘土砖围护墙。

双层结构中间夹芯保温层墙体，施工现场。

外墙构造，从里到外：

里侧，粘土空心砖砌块承重墙体；中间，铝箔覆面PU聚氨酯泡沫保温板；外侧，非承重实心粘土砖围护墙。

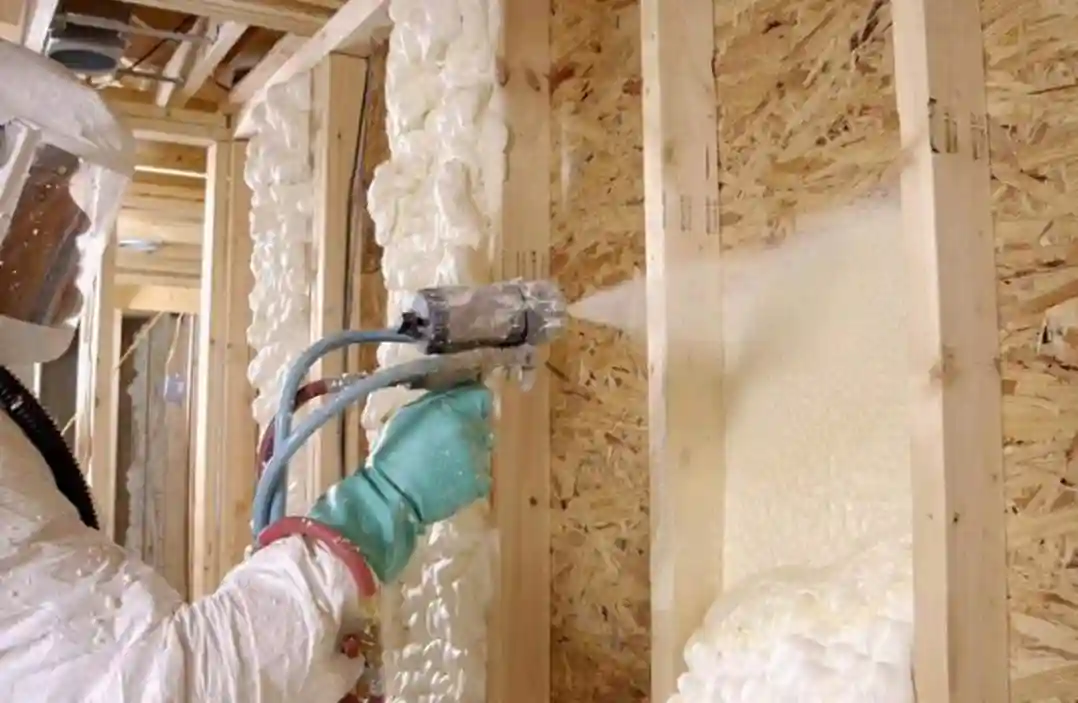

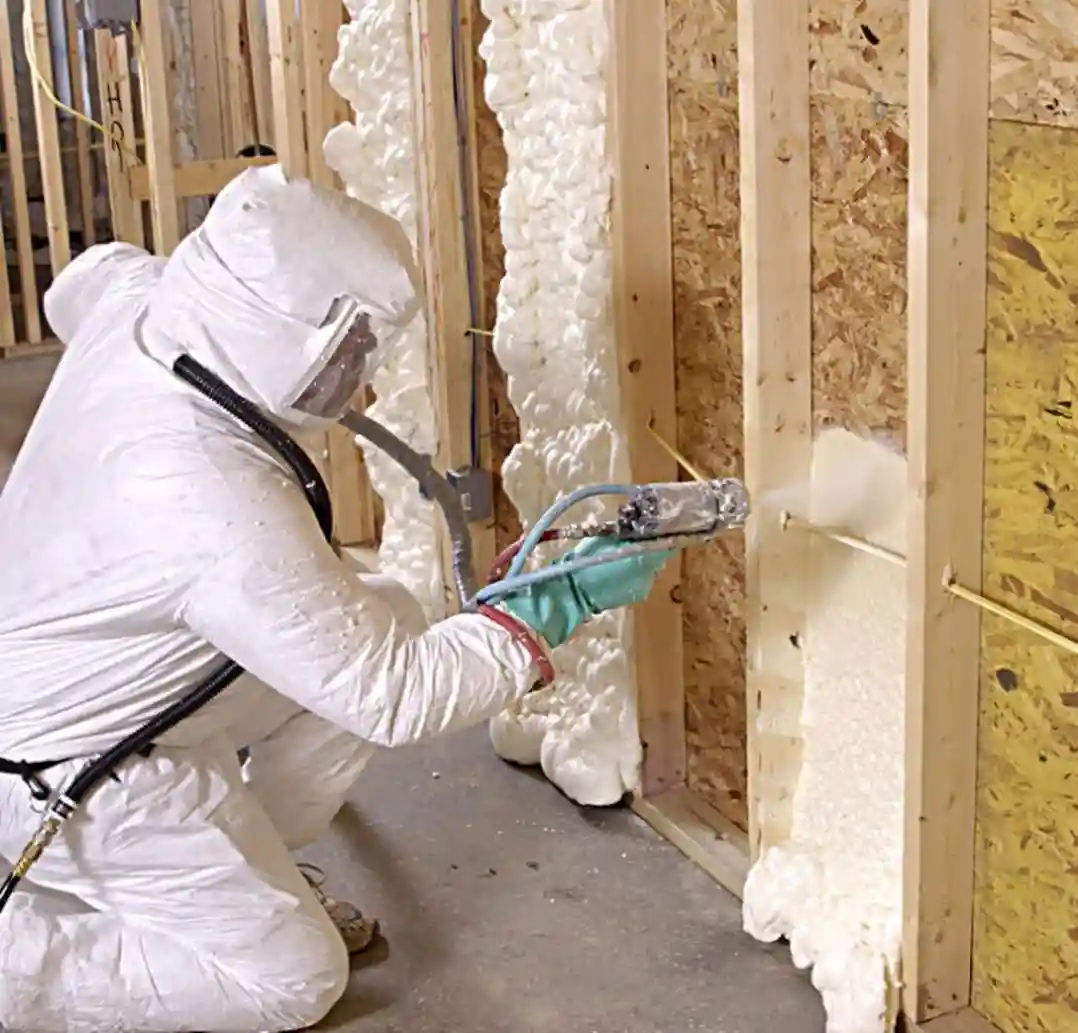

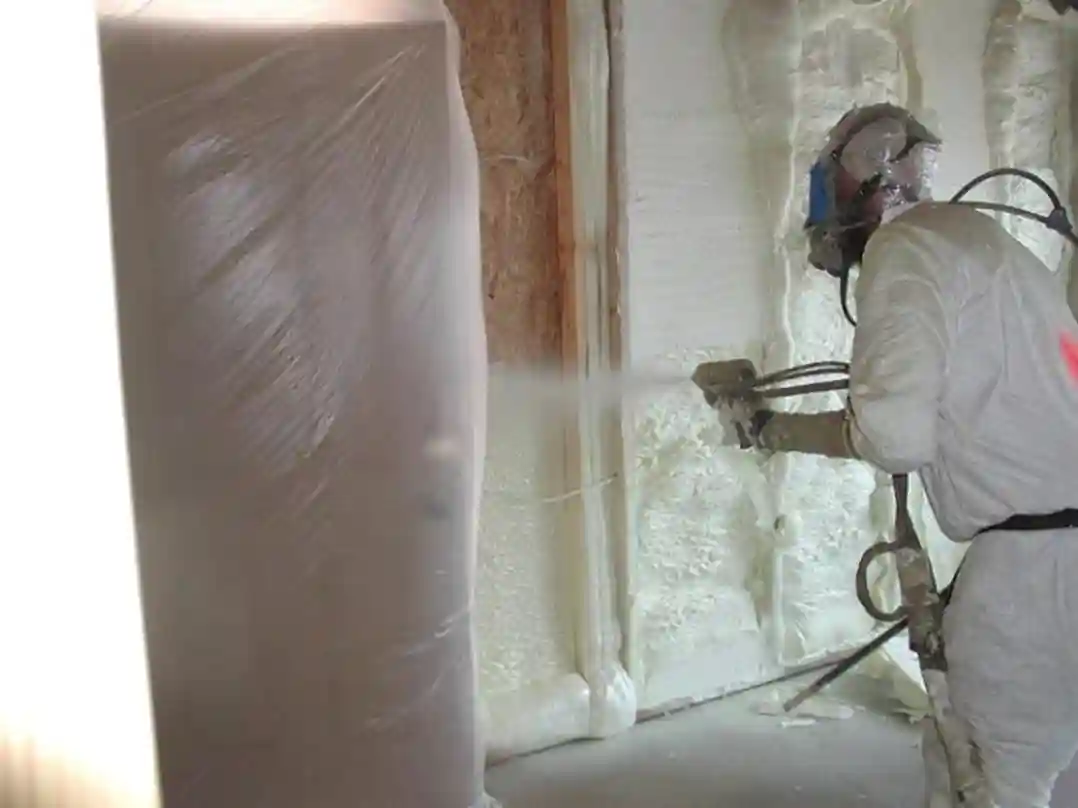

木结构住宅，外墙里侧，现场喷涂发泡聚氨酯PU泡沫保温材料。

木结构住宅，外墙里侧，现场喷涂发泡聚氨酯PU泡沫保温材料。

木结构住宅，外墙里侧，现场喷涂发泡聚氨酯PU泡沫保温材料。

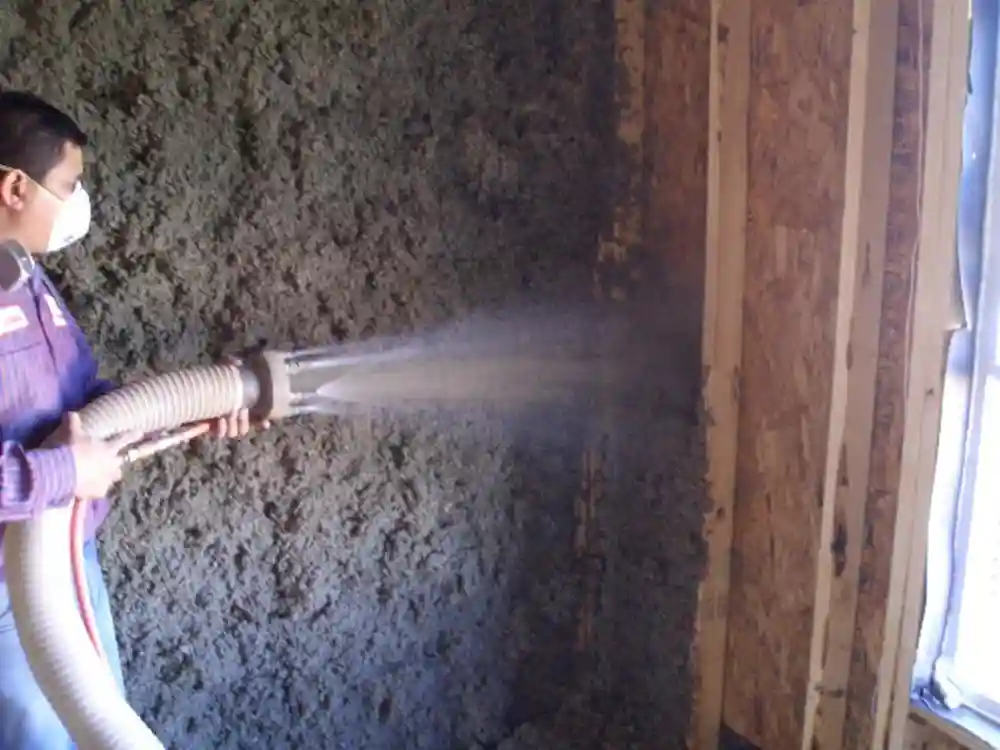

房间内部，垂直墙面上，使用专用设备工具，进行纤维素保温材料的喷涂作业。

房间内部，垂直墙面上，使用专用设备工具，进行纤维素保温材料的喷涂作业。

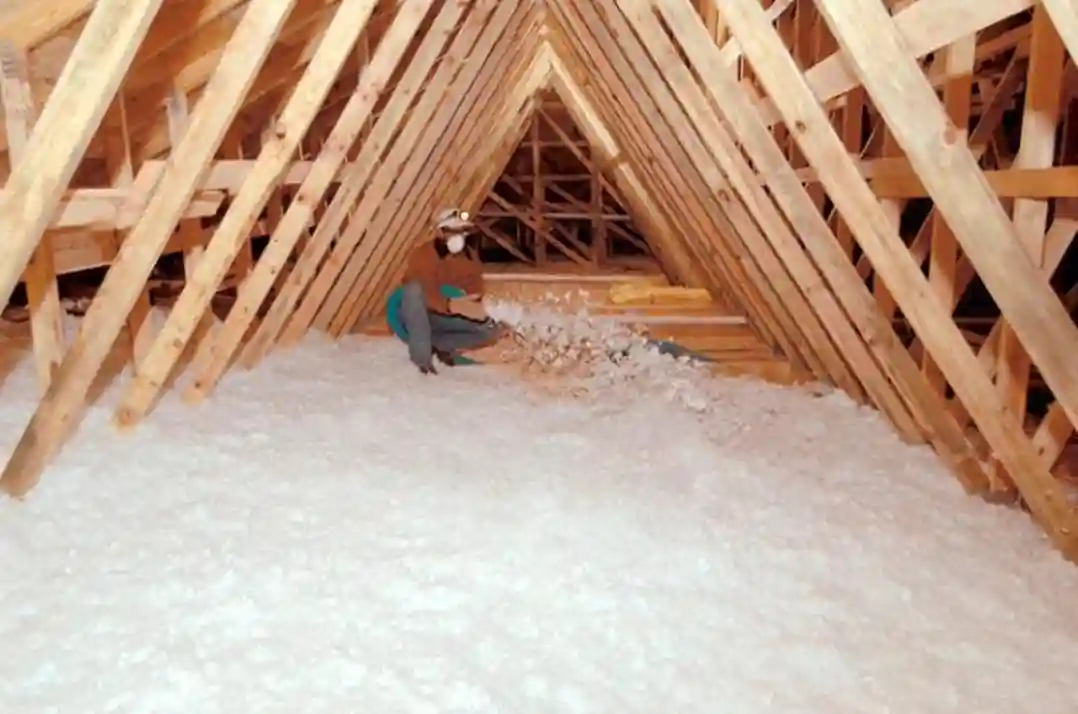

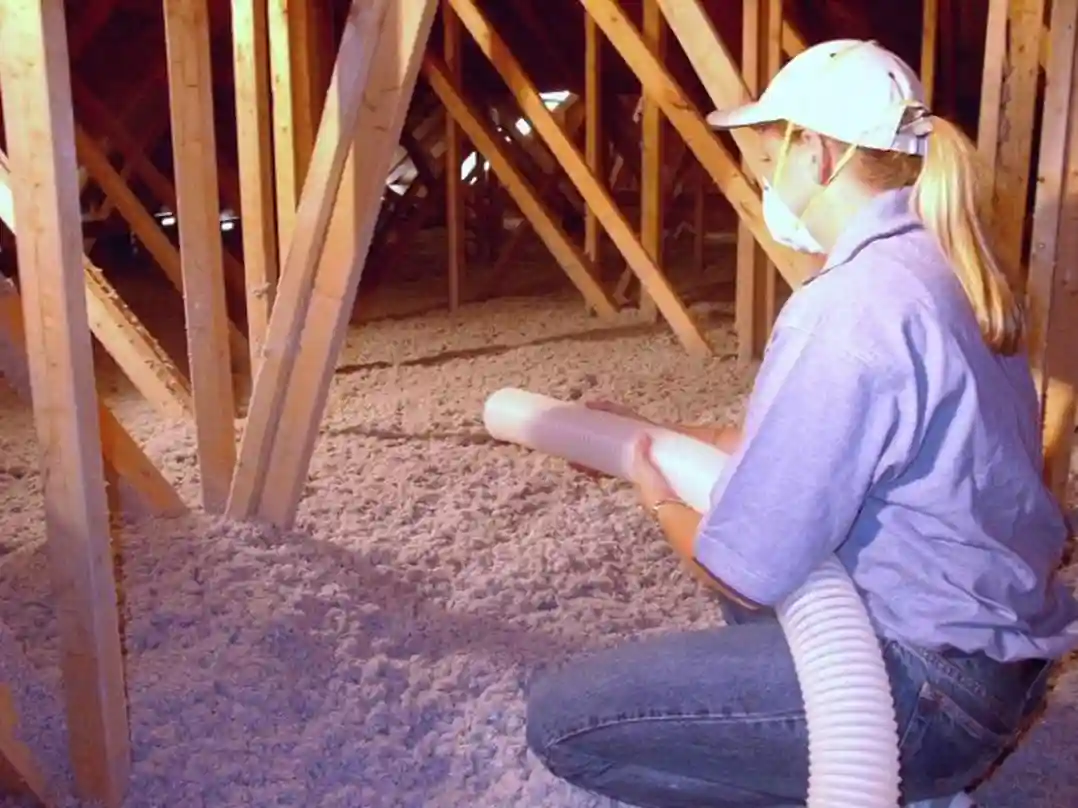

阁楼空间内部，水平地面上，使用专用设备工具，进行纤维素保温材料的喷涂作业。

阁楼空间内部，水平地面上，使用专用设备工具，进行纤维素保温材料的喷涂作业。

当然，在建筑住宅的保温材料的选择上，需要综合考虑，要根据经济条件和实际情况，权衡利弊，进行取舍。在建造时，就考虑使用夸张式的超级保温材料，势必会增加一些住宅建造方面的一些开支。

四、基础保温防水

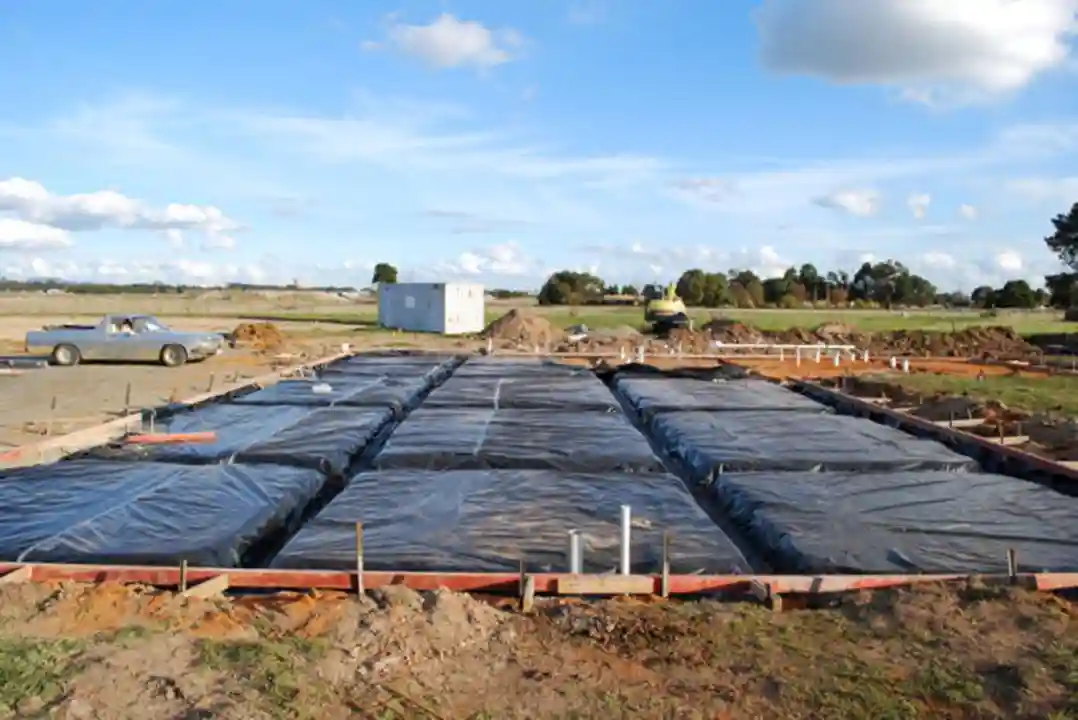

（一）、钢筋混凝土板式基础部位的保温构造以及防水构造

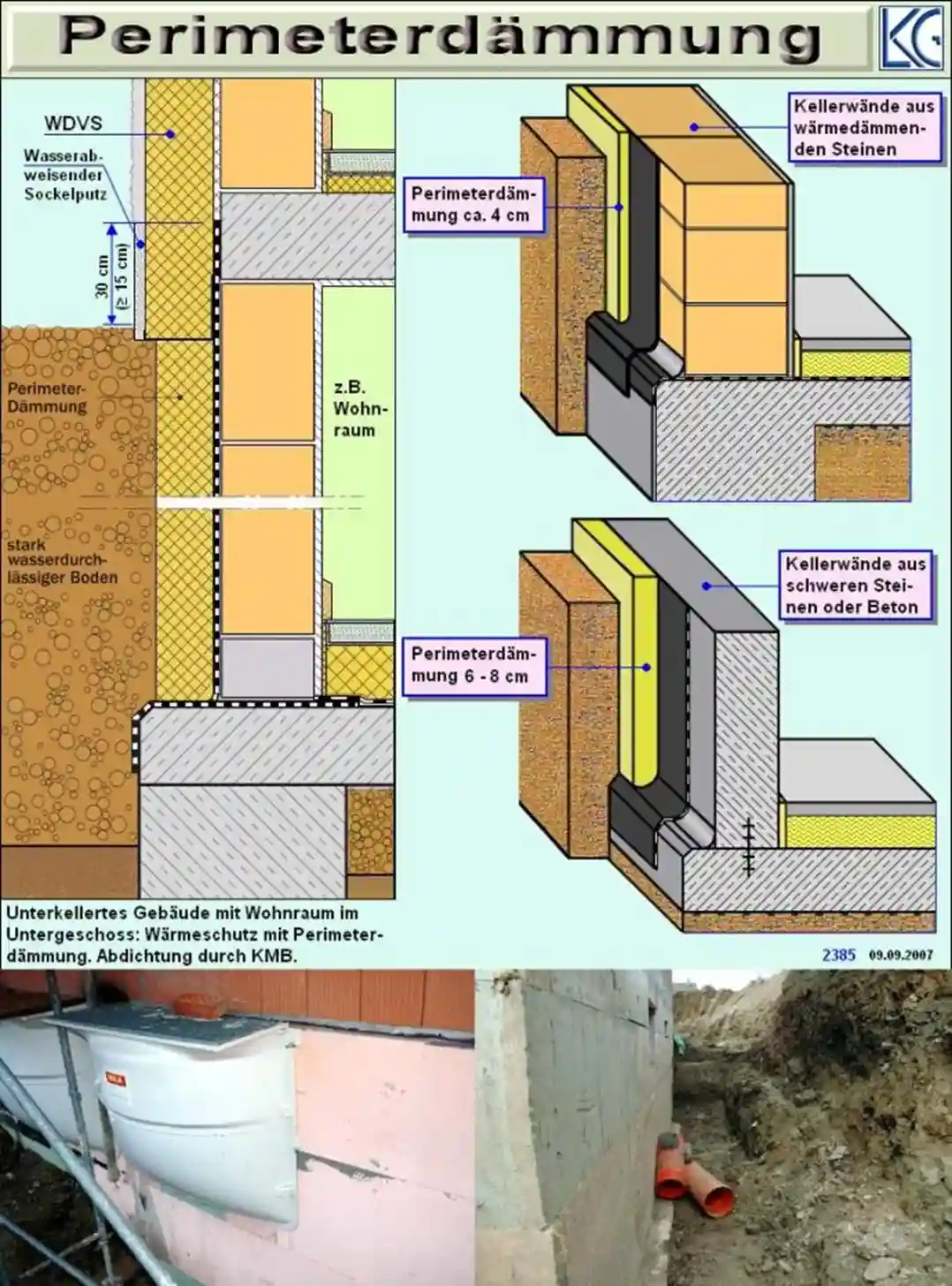

（二）、地下室位置的保温防水构造

（三）、住宅楼板部位的保温防水

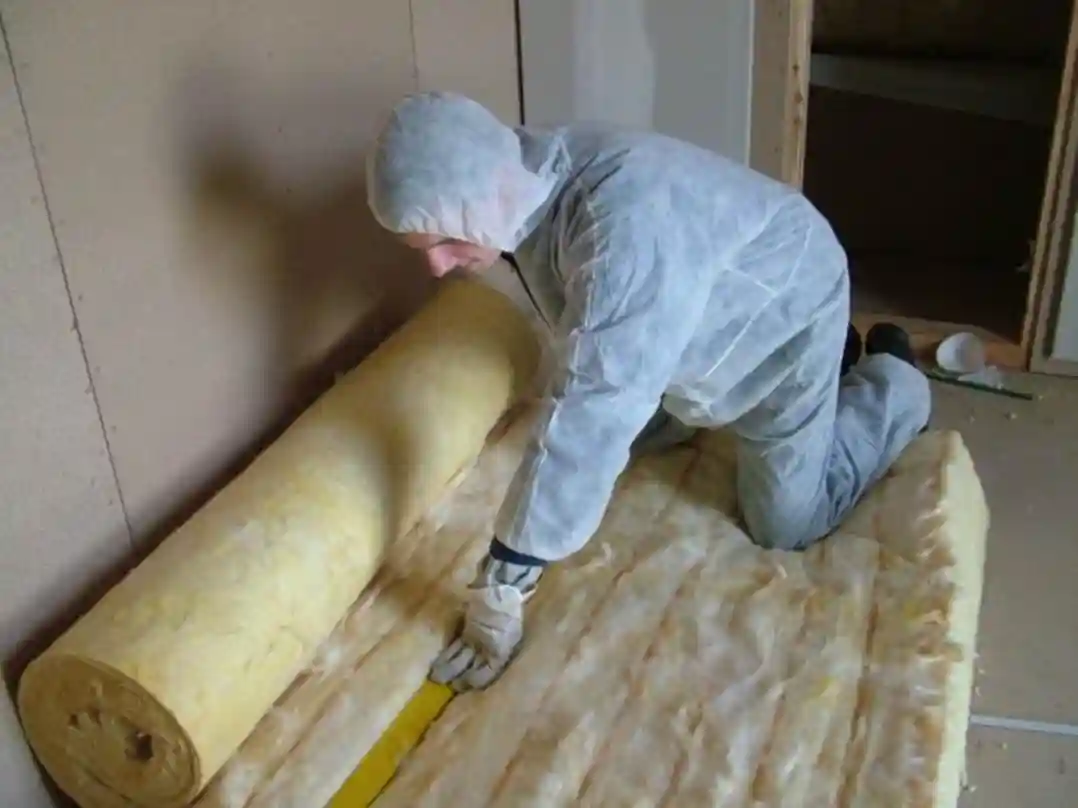

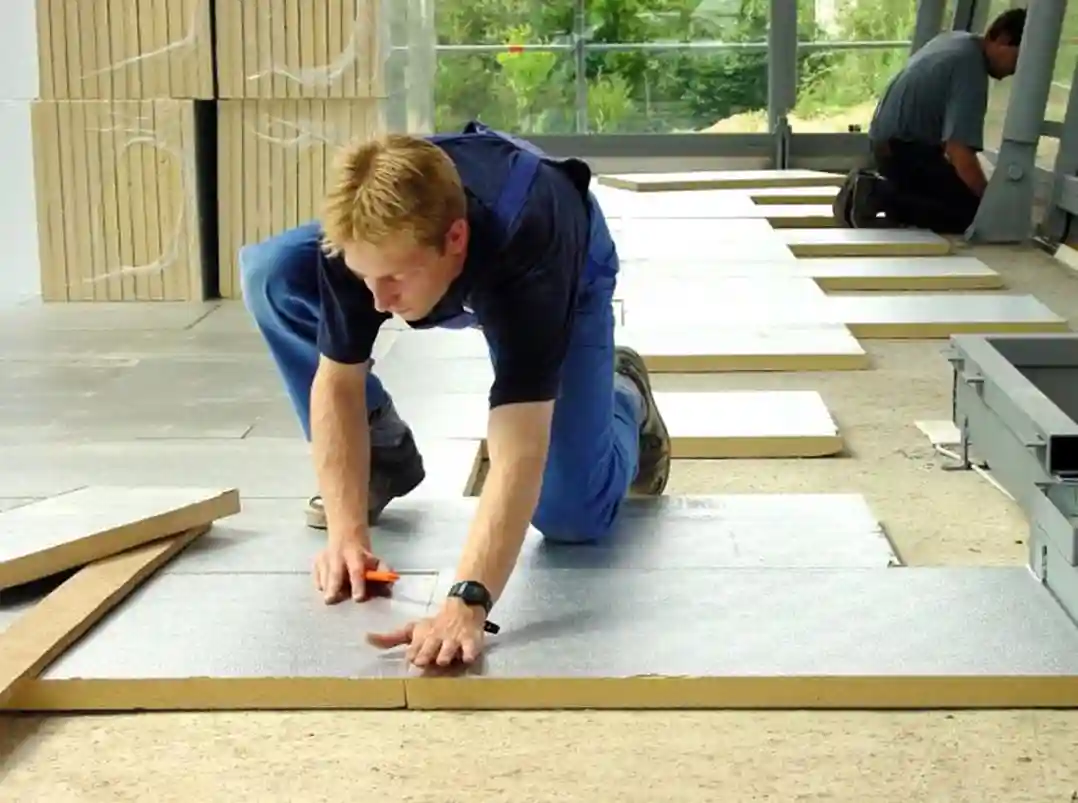

楼板地面铺贴一侧粘贴铝箔热反射膜的无机物材质的不燃型玻璃纤维保温材料。

楼板水平地面上，使用专用设备工具，进行纤维素保温材料的喷涂作业。

五、外墙外保温

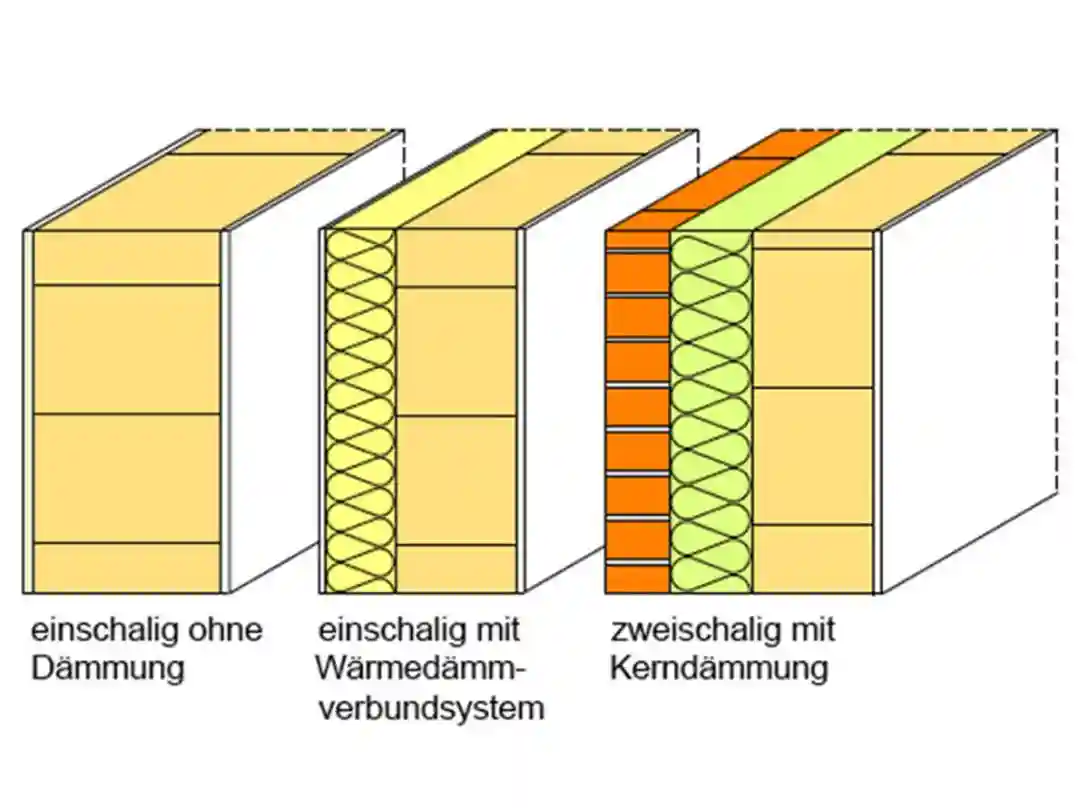

三种不同形式的墙体构造组成对比——无保温层、外保温层、夹芯保温层

einschaligohneDämmung

单层无绝缘

einschaligmitWärmedämmverbundsystem

单层保温系统

zweischaligmitkerndämmung

双层夹芯绝缘

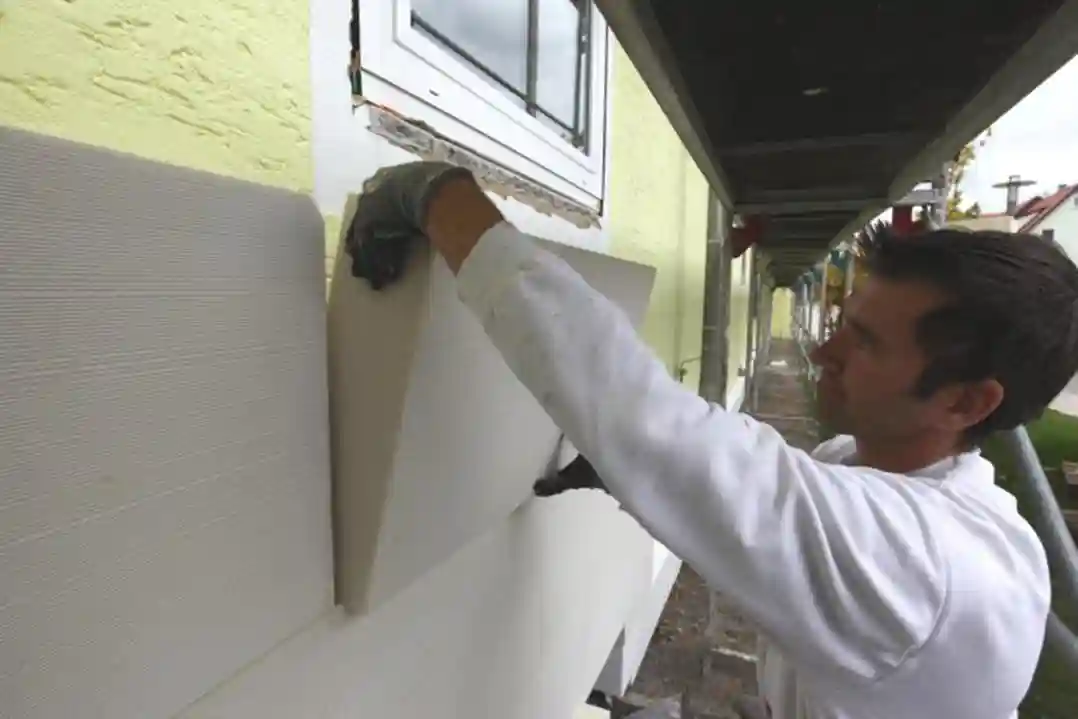

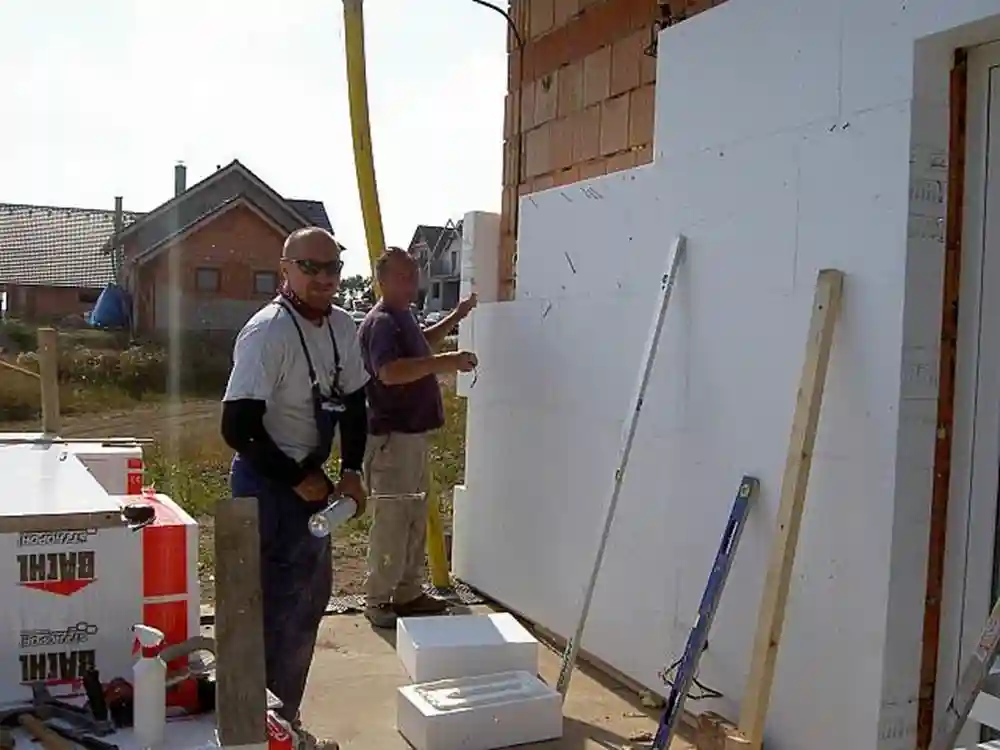

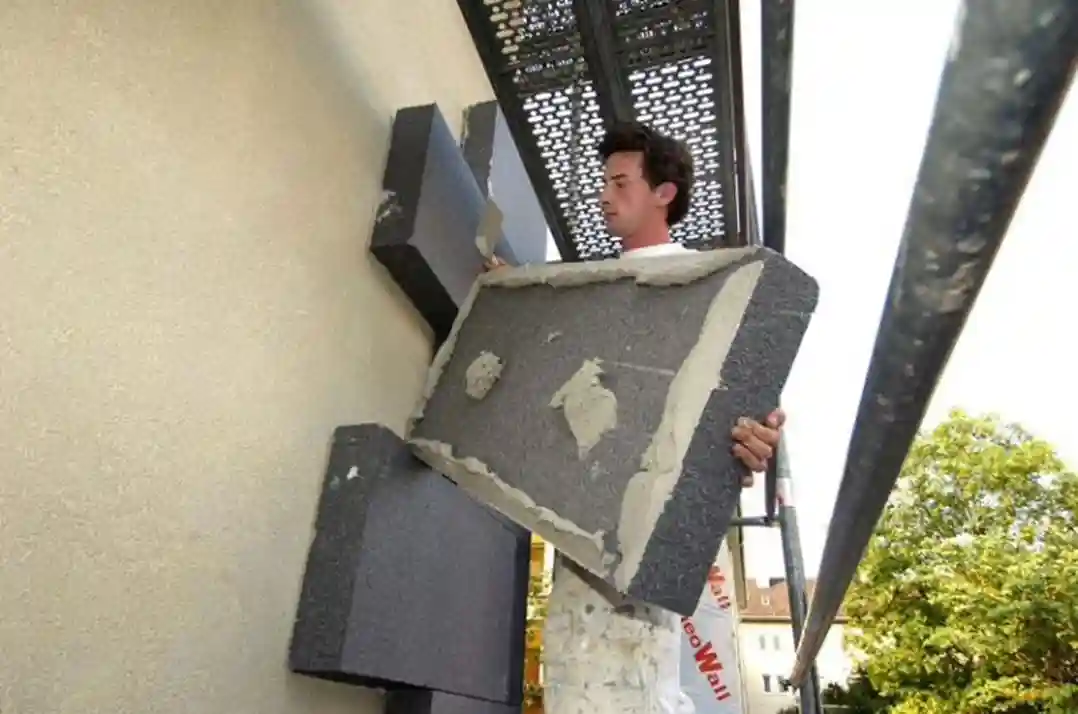

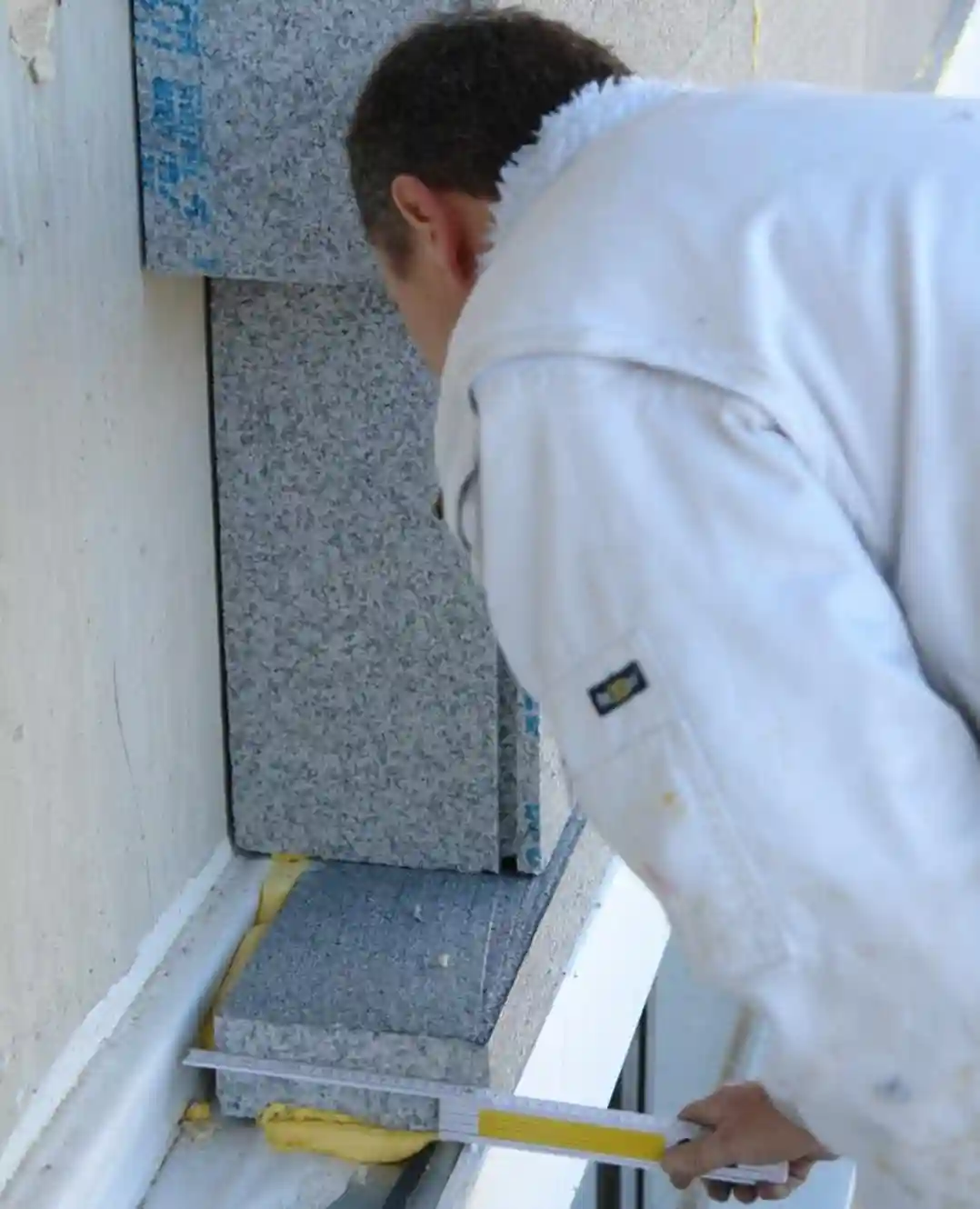

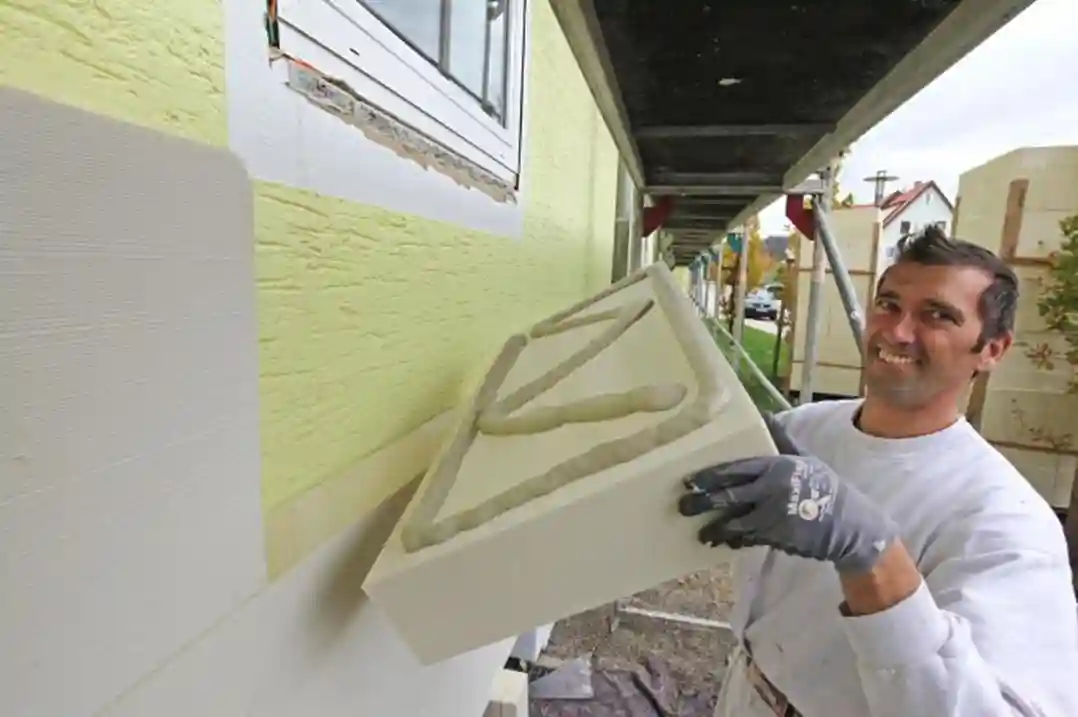

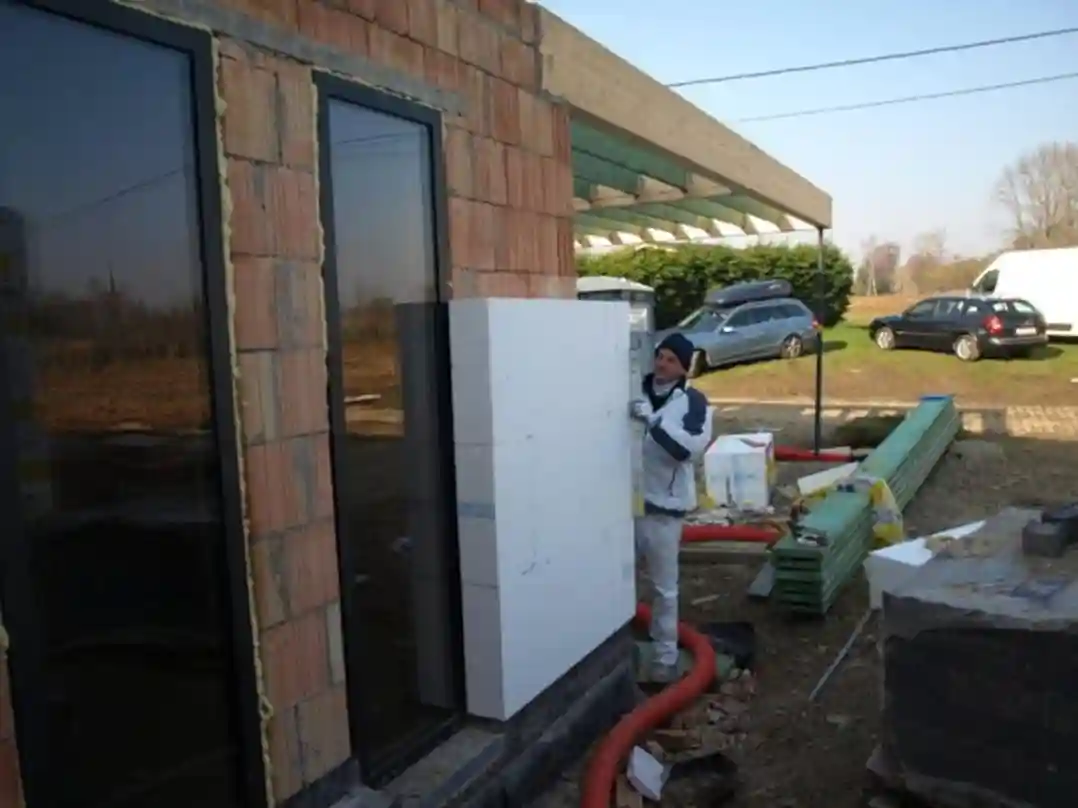

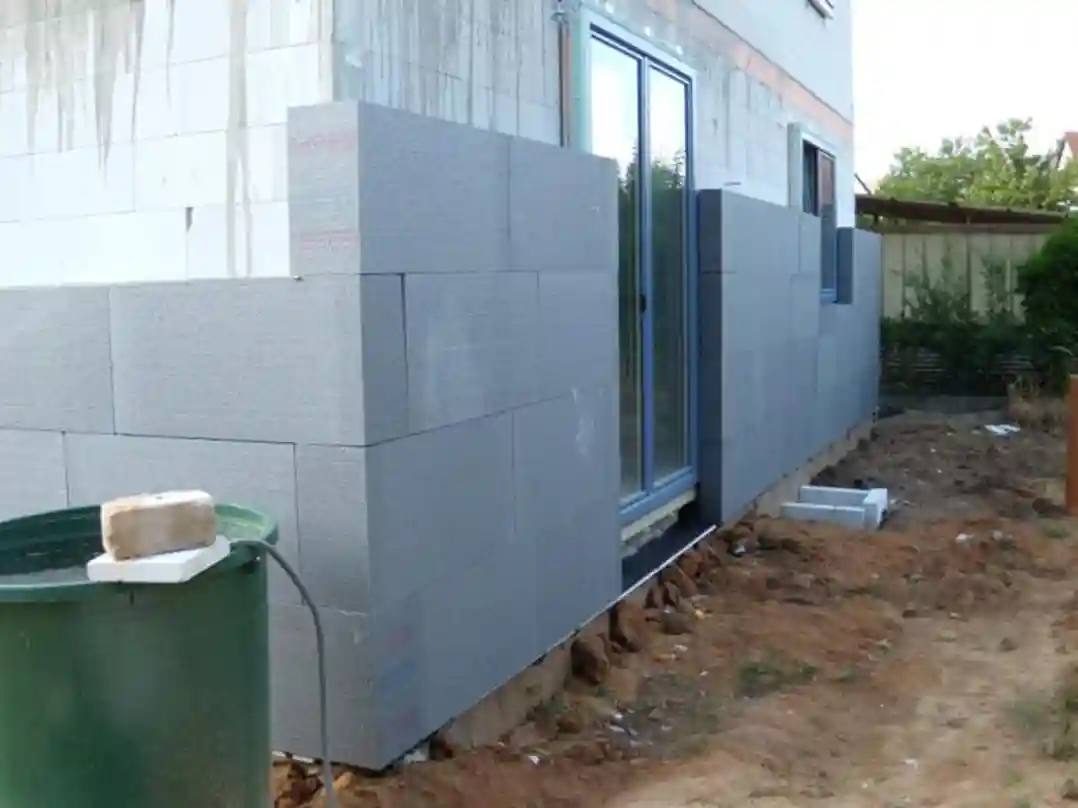

阻燃型特厚EPS聚苯乙烯泡沫保温板，外墙粘贴，施工现场。

阻燃型特厚EPS聚苯乙烯泡沫保温板，外墙粘贴，施工现场。

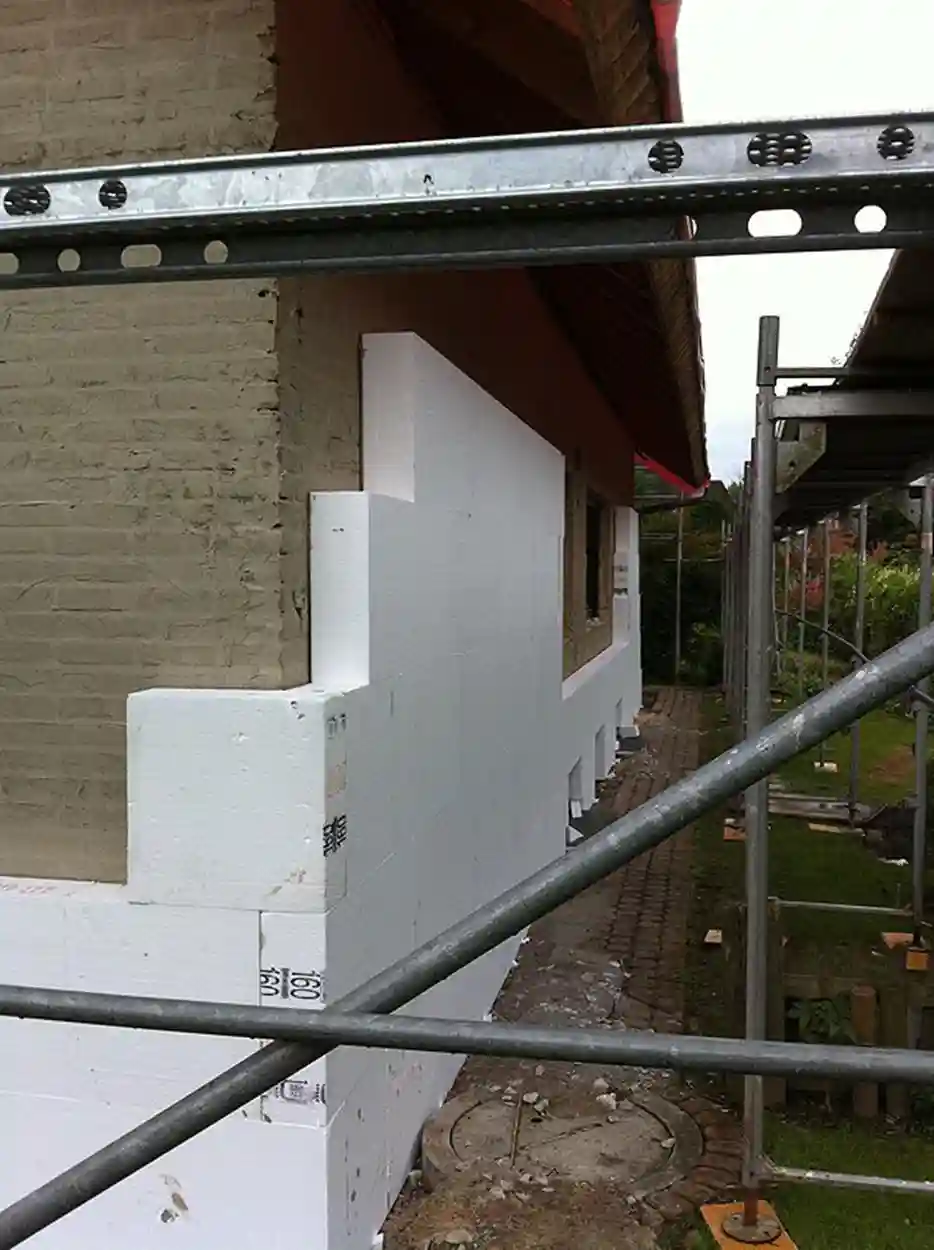

阻燃型特厚EPS聚苯乙烯泡沫保温板，外墙围护，施工现场。

阻燃型特厚EPS聚苯乙烯泡沫保温板，外墙围护，施工现场。

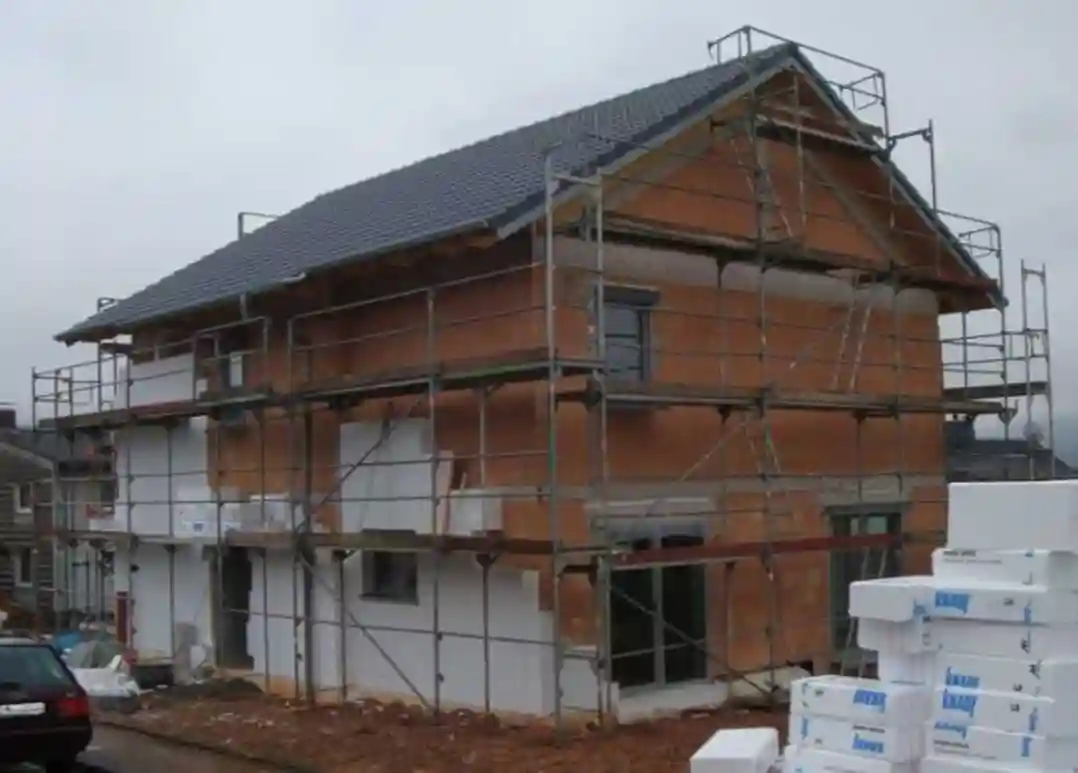

大型粘土空心砖砌块墙体的外侧，围护阻燃型特厚EPS聚苯乙烯泡沫保温板，施工现场。

大型粘土空心砖砌块墙体的外侧，围护阻燃型特厚EPS聚苯乙烯泡沫保温板，施工现场。

大型粘土空心砖砌块墙体的外侧，围护阻燃型特厚EPS聚苯乙烯泡沫保温板，施工现场。

大型粘土空心砖砌块墙体的外侧，围护阻燃型特厚EPS聚苯乙烯泡沫保温板，施工现场。

大型粘土空心砖砌块墙体的外侧，围护阻燃型特厚EPS聚苯乙烯泡沫保温板，施工现场。

大型土空心砖砌块墙体的外侧，围护阻燃型特厚EPS聚苯乙烯泡沫保温板，施工现场。

大型粘土空心砖砌块墙体的外侧，围护阻燃型特厚EPS聚苯乙烯泡沫保温板，施工现场。

大型粘土空心砖砌块墙体的外侧，围护阻燃型特厚EPS聚苯乙烯泡沫保温板，施工现场。

大型粘土空心砖砌块墙体的外侧，围护阻燃型特厚EPS聚苯乙烯泡沫保温板，施工现场。

大型粘土空心砖砌块墙体的外侧，围护阻燃型特厚EPS聚苯乙烯泡沫保温板，施工现场。

大型粘土空心砖砌块墙体的外侧，围护阻燃型特厚EPS聚苯乙烯泡沫保温板，施工现场。

大型粘土空心砖砌块墙体的外侧，围护绿色的阻燃型特厚挤塑XPS聚苯乙烯泡沫保温板，施

工现场。

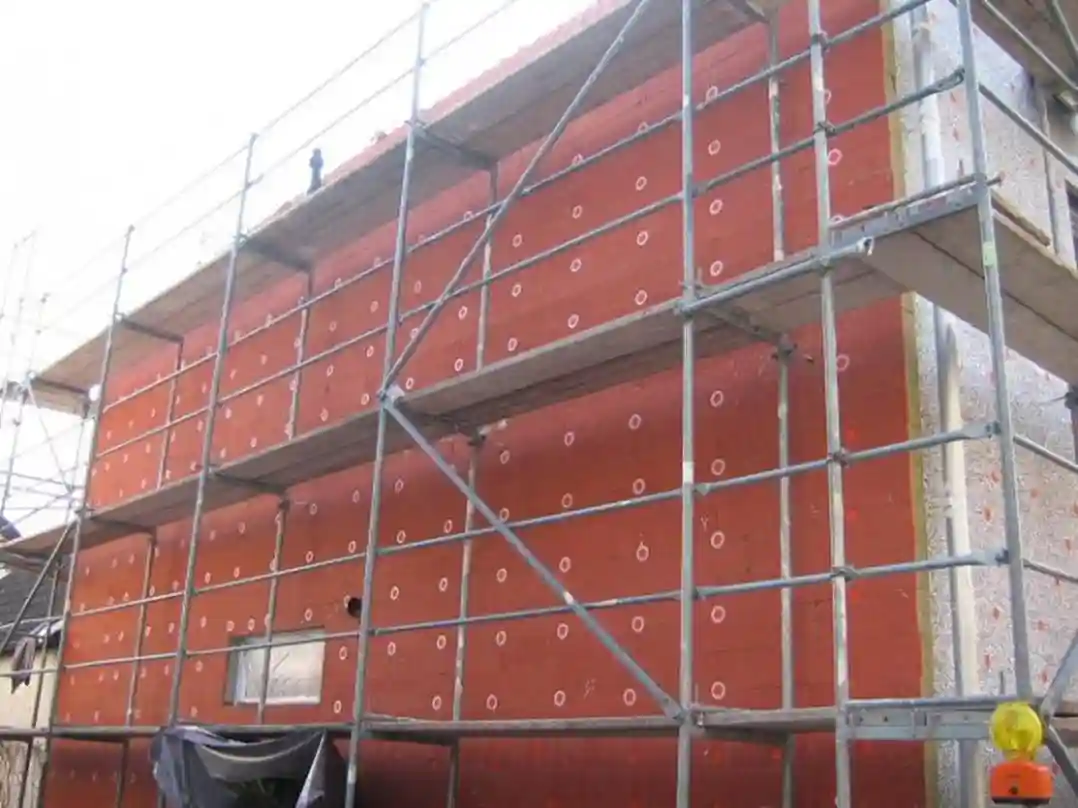

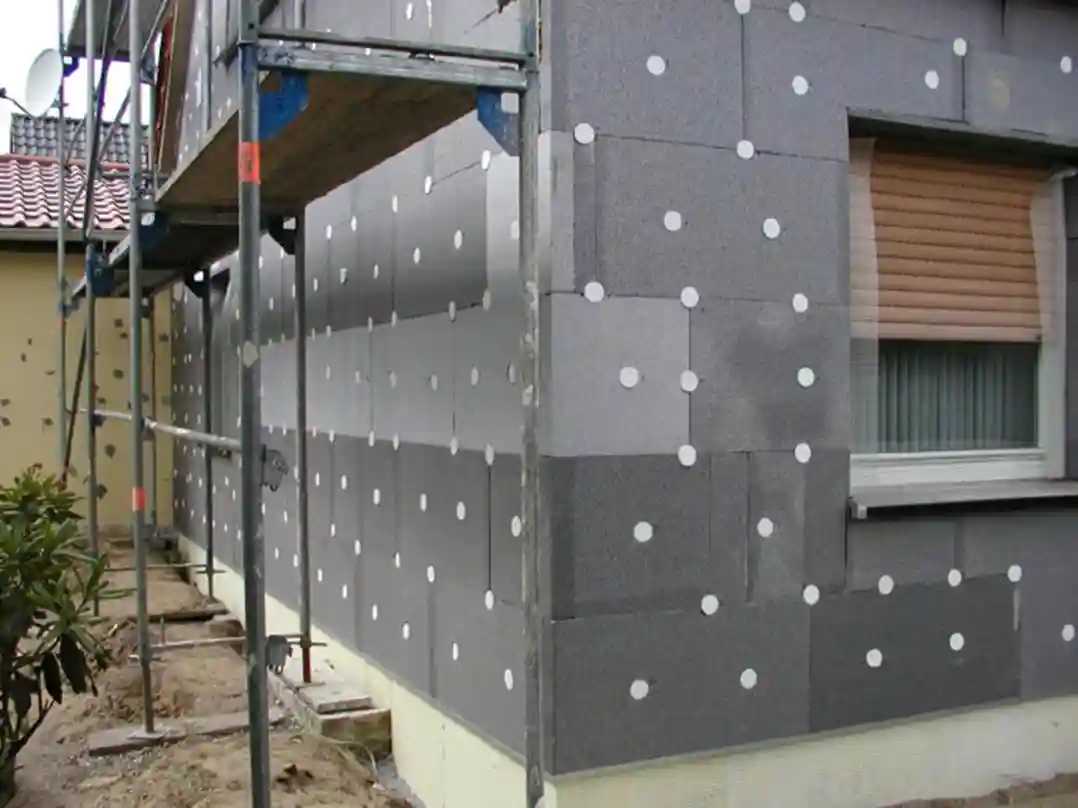

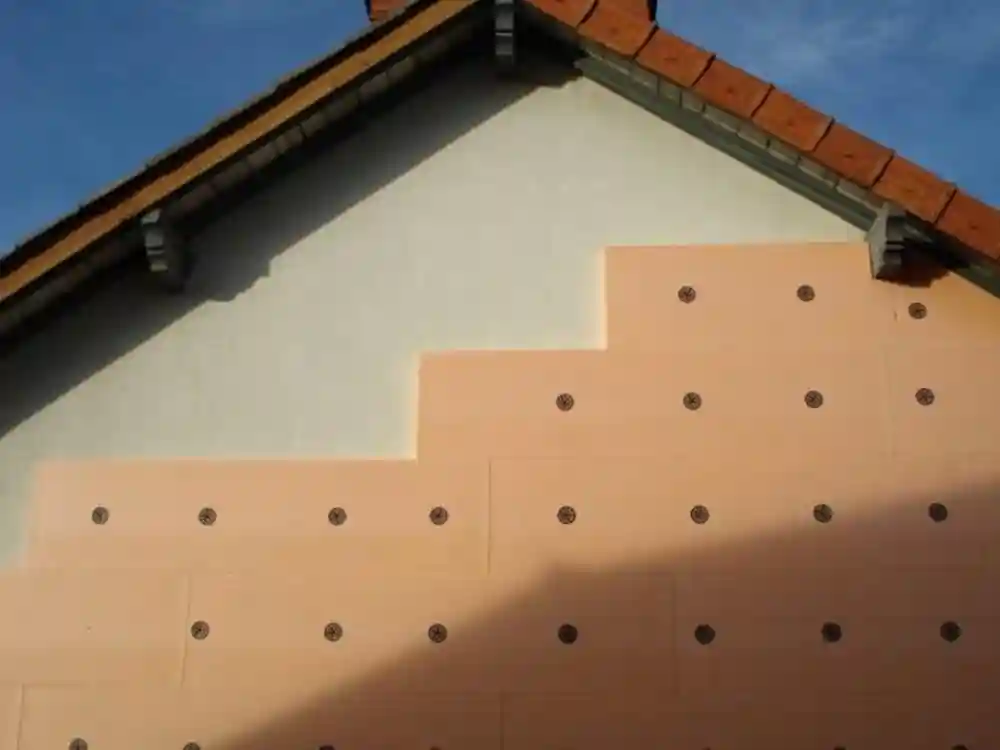

墙体的外侧，使用专用“保温钉”，固定阻燃型特厚挤塑XPS聚苯乙烯泡沫保温板，施工现场。

墙体的外侧，使用专用“保温钉”，固定阻燃型特厚挤塑XPS聚苯乙烯泡沫保温板，施工现场。

墙体的外侧，使用专用“保温钉”，固定阻燃型特厚挤塑XPS聚苯乙烯泡沫保温板，施工现场。

某款保温钉放大特写

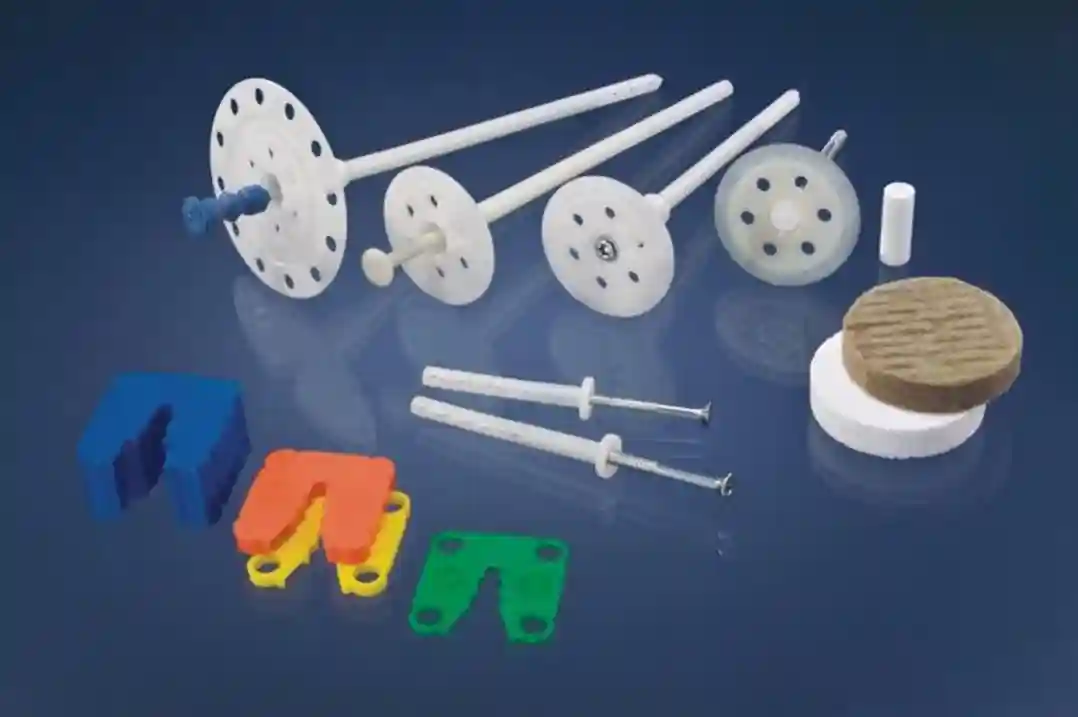

保温钉以及配件一宗

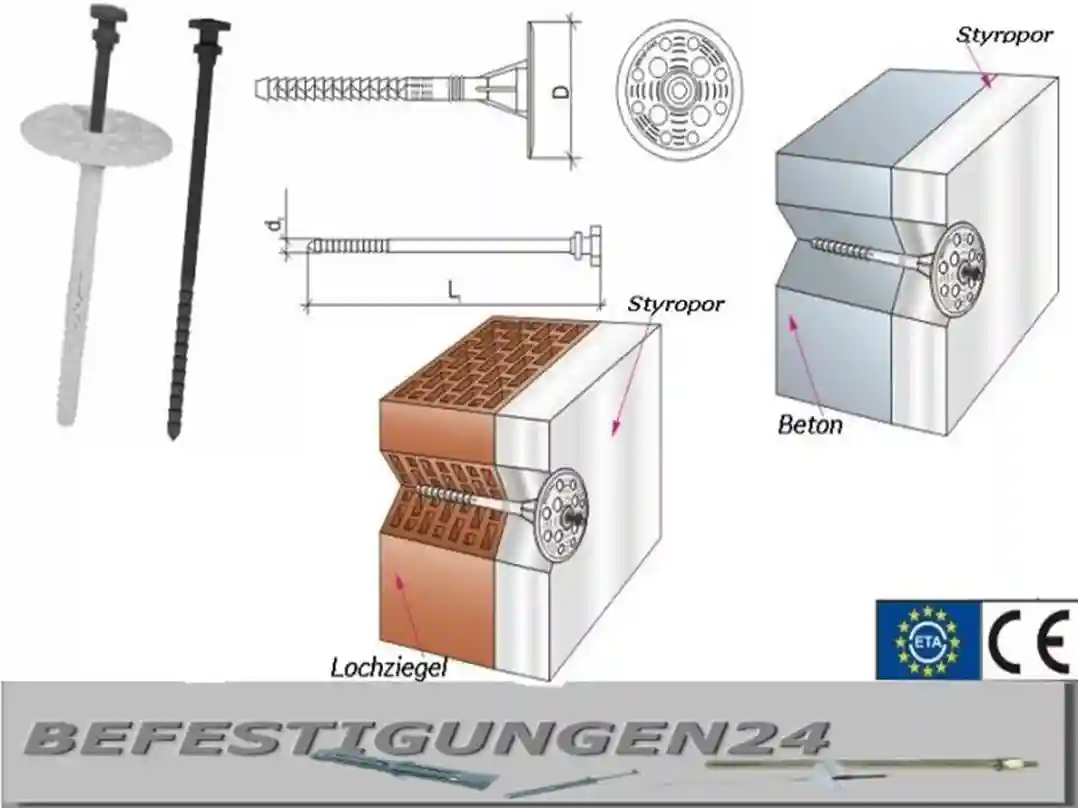

保温钉与保温层以及结构墙体的关系示意图

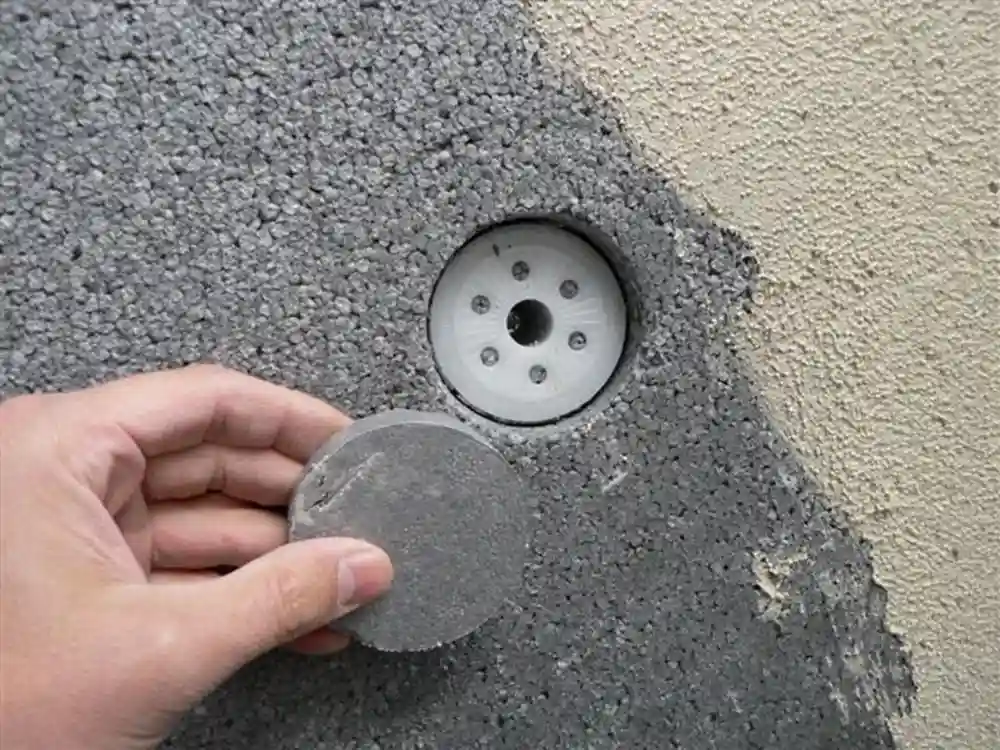

外保温墙面上，一保温钉的外端，及其处理，局部特写。

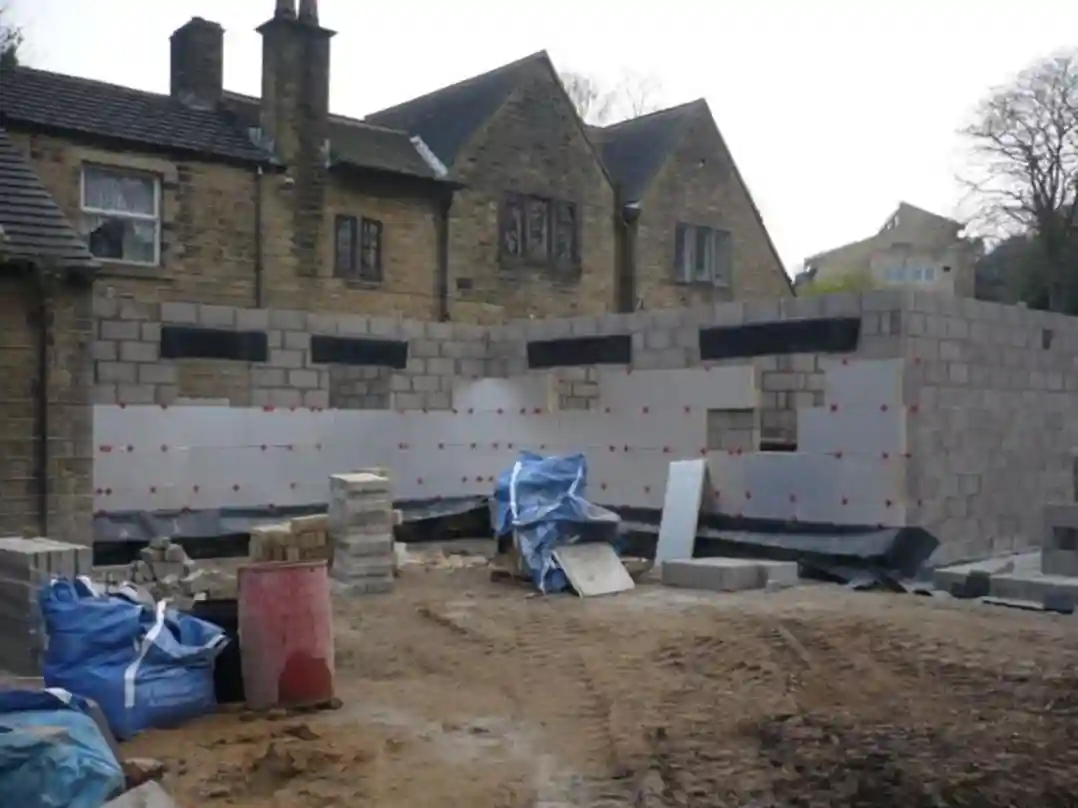

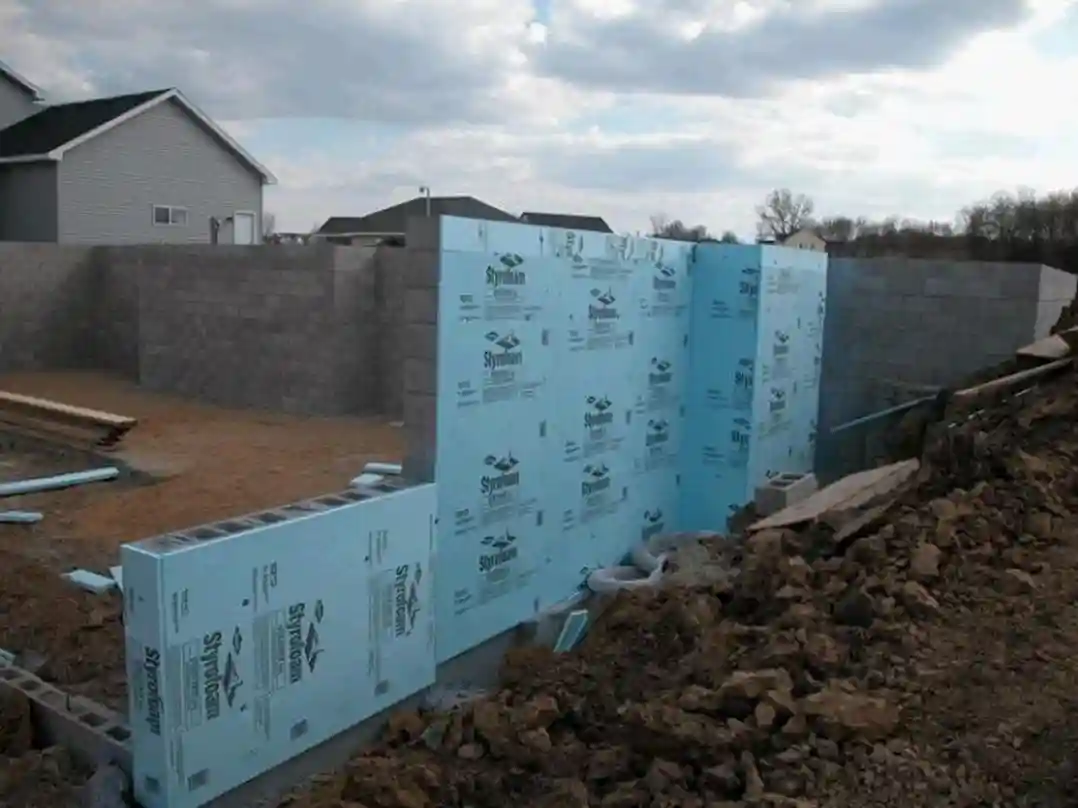

预制混凝土空心砌块墙体表面，围贴固定蓝色的阻燃性挤塑XPS聚苯乙烯泡沫保温板，施工现场。

相对轻质高强且保温隔热的蒸压加气混凝土砌块墙体的外侧，穿透预留的不锈钢或者是镀锌钢制拉接筋，围贴固定浅黄色的阻燃型玻璃纤维保温毡毯，施工现场。

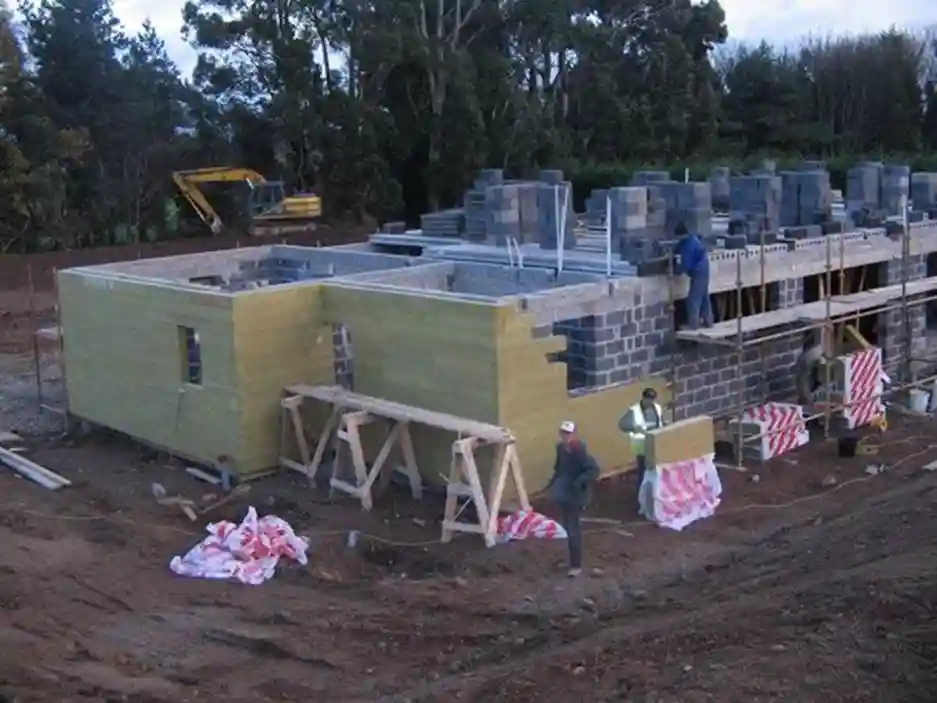

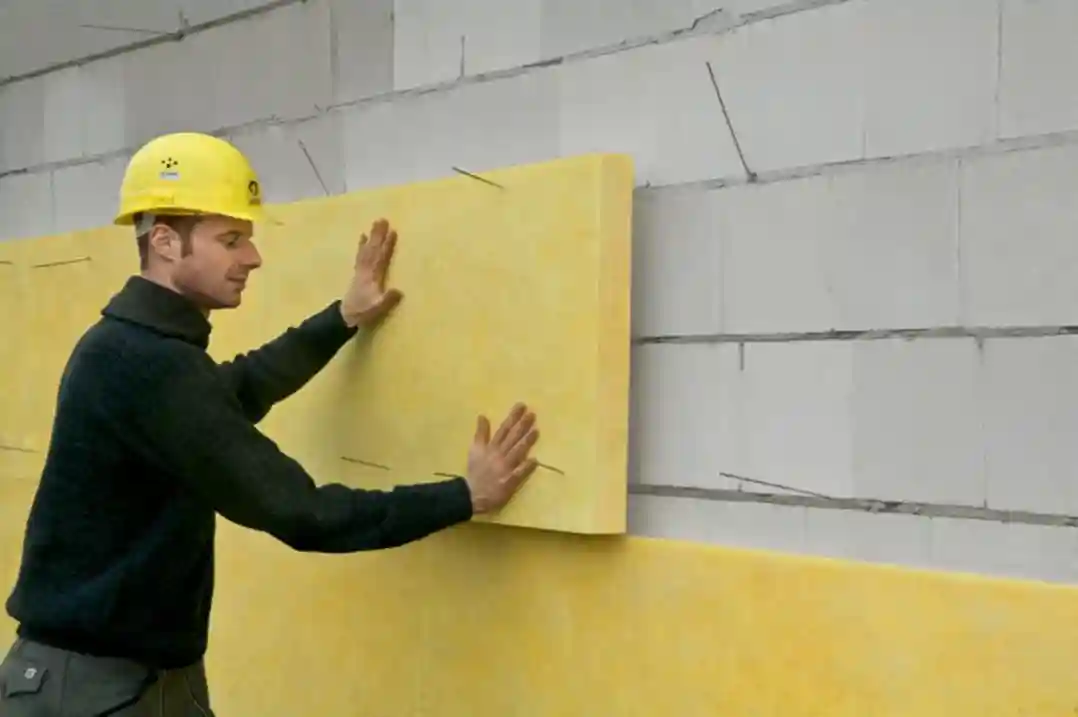

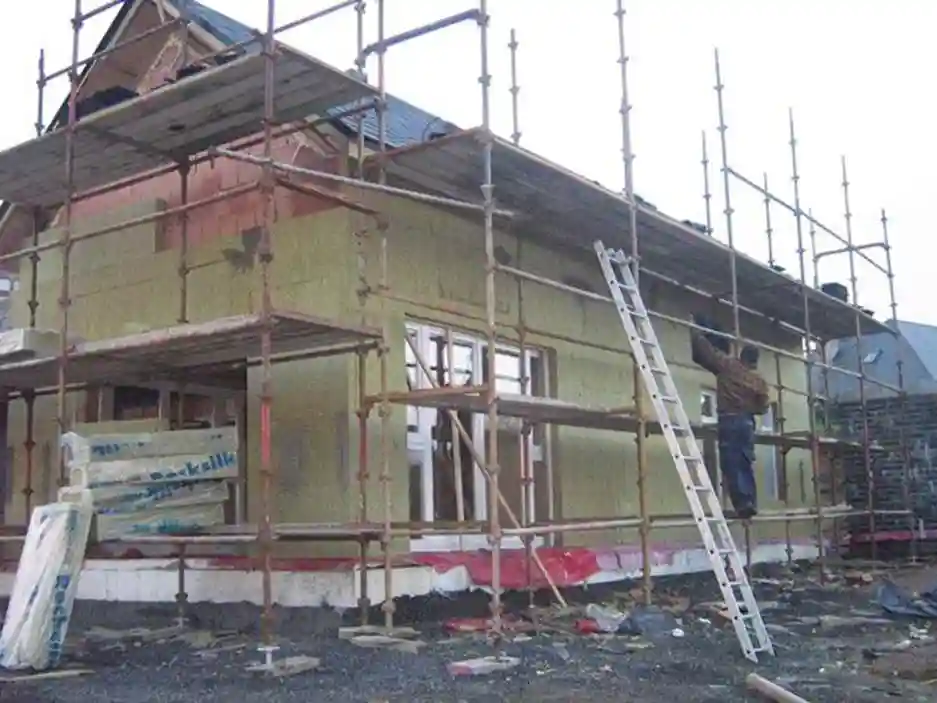

外墙特厚岩棉保温材料的围护固定施工现场

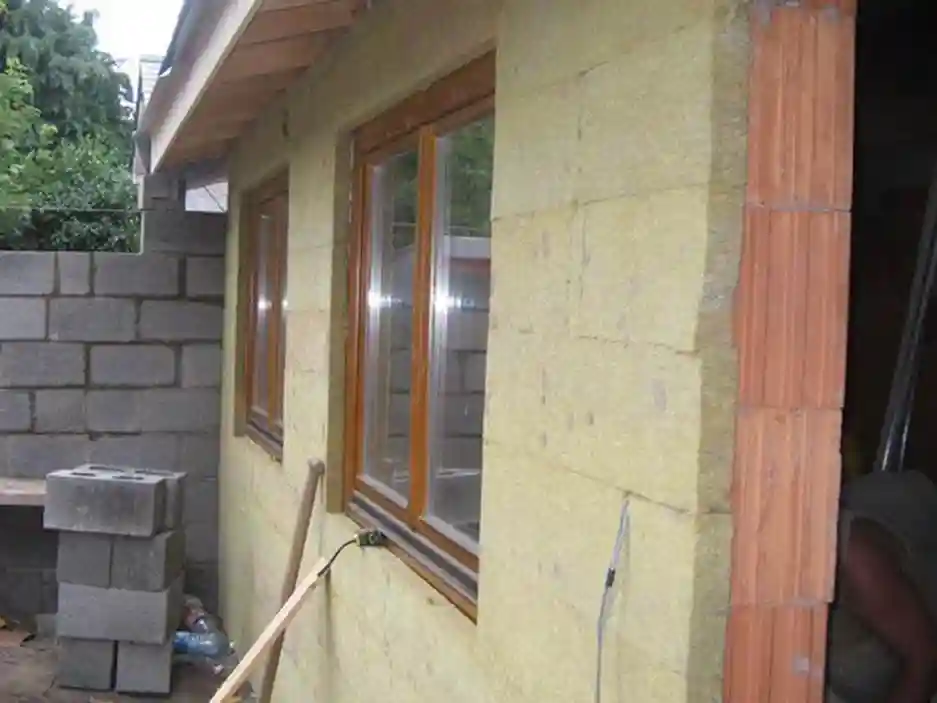

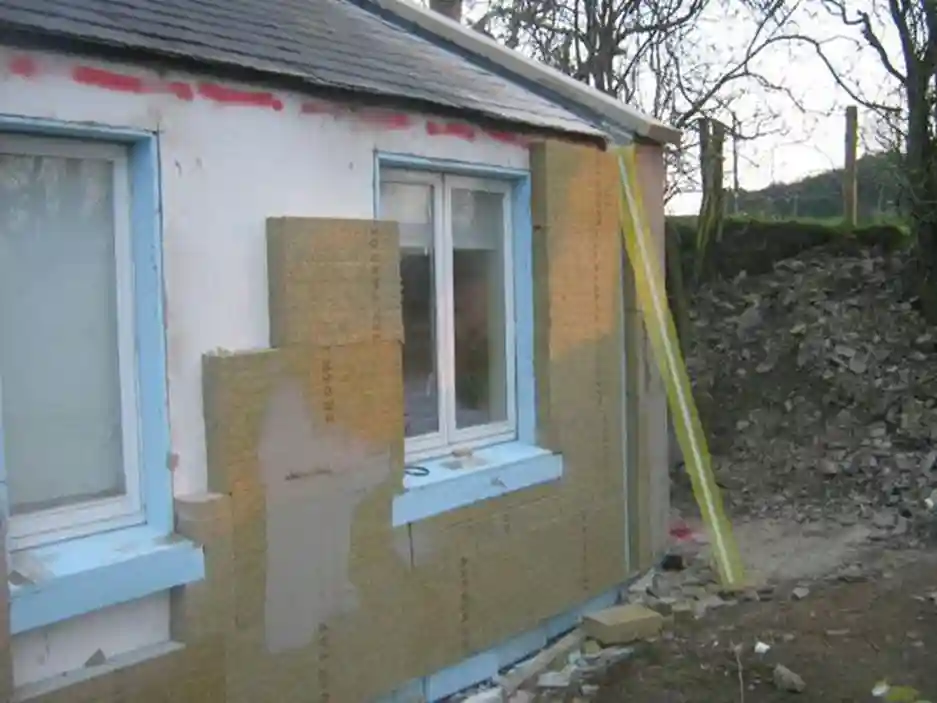

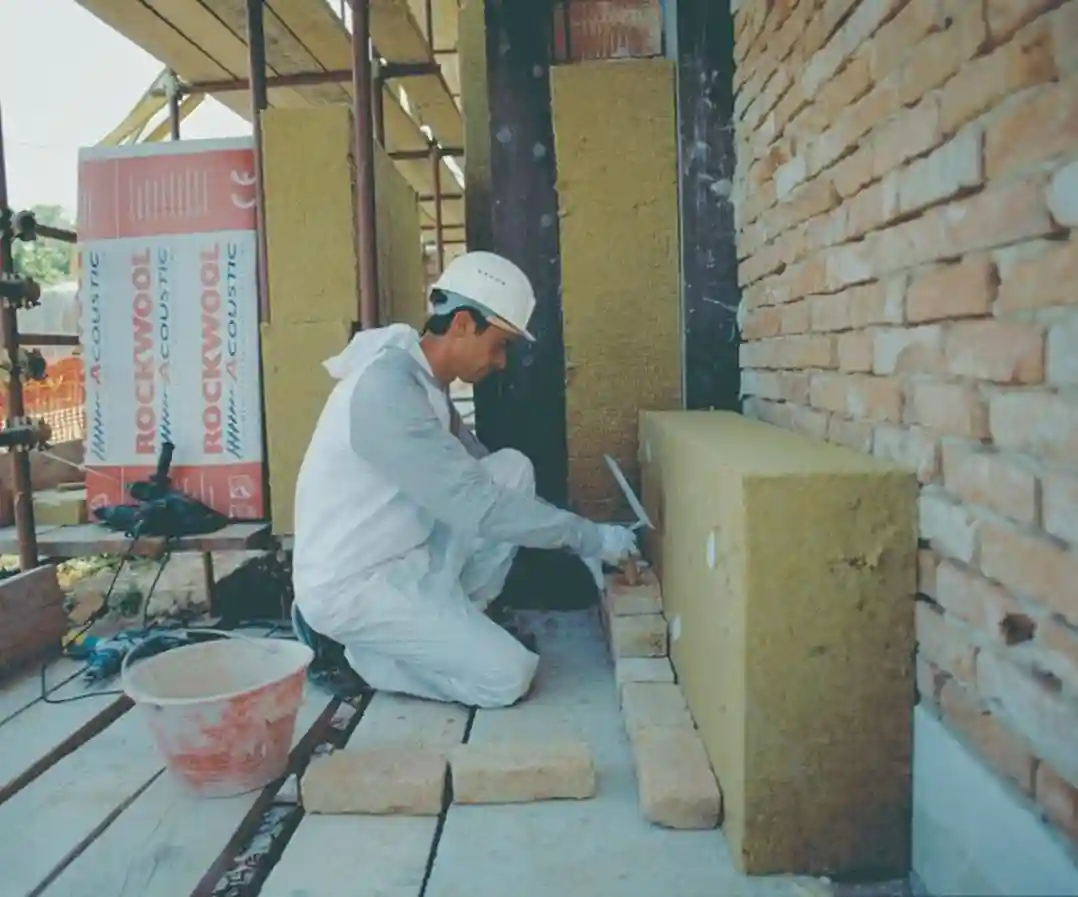

大型粘土空心砌块墙体的外侧，粘贴固定特厚岩棉的施工现场。

大型粘土空心砌块墙体的外侧，粘贴固定特厚岩棉的施工现场。

预制空心砌块墙体的外侧，粘贴固定特厚岩棉的施工现场。

粘贴固定岩棉保温层的墙体外侧，正待进行表面抹灰施工。

某地，一冷轧镀锌轻钢龙骨结构独立住宅的外侧，粘贴挤塑XPS聚苯乙烯泡沫保温板，施工现场的外观。

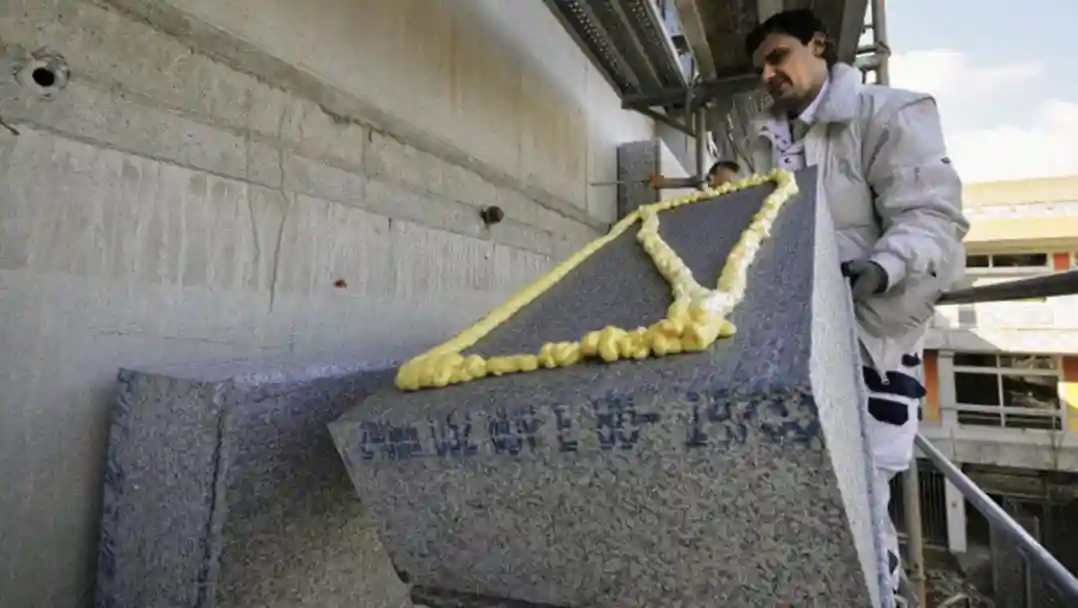

使用发泡聚氨酯粘贴挤塑XPS聚苯乙烯泡沫保温板，施工现场，局部特写。

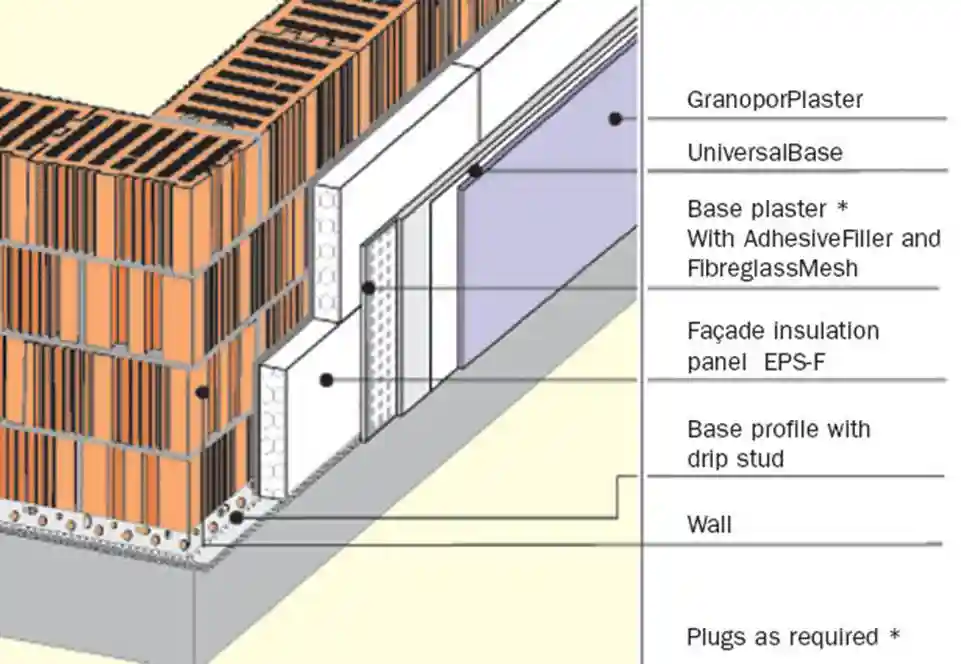

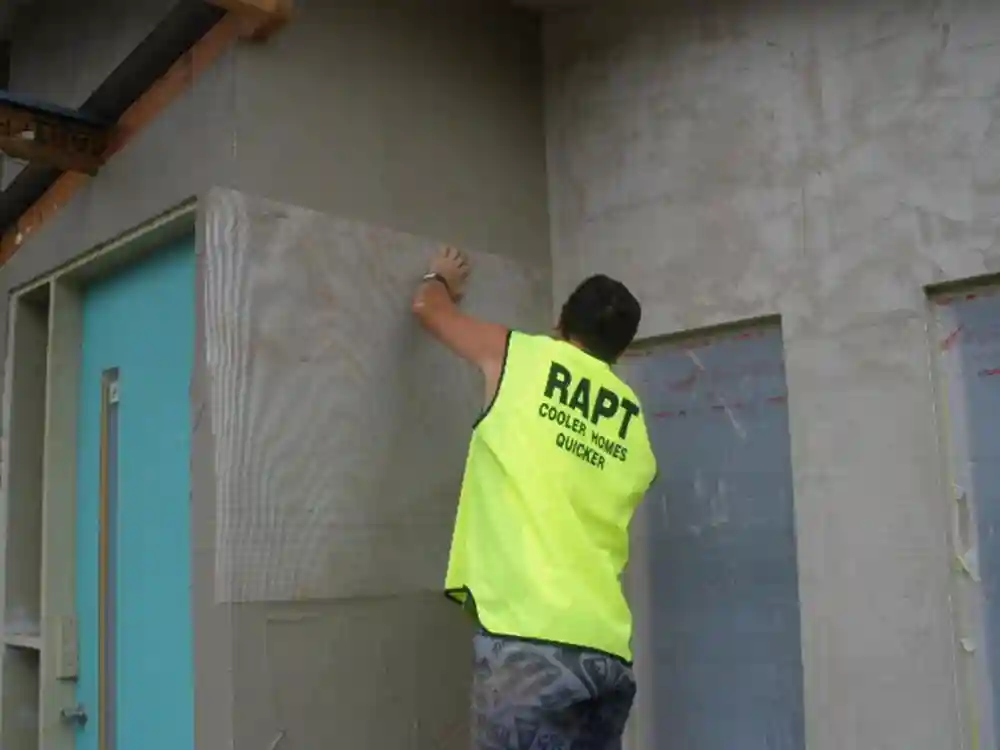

大型粘土空心砌块墙体的外侧，首先固定EPS保温层，然后进行耐碱玻璃纤维网格布的固定，最后再进行砂浆抹灰的外表处理。

EPS外墙外保温墙面上，保温层、耐碱玻璃纤维网格布、砂浆层之间的构造关系，局部特写。

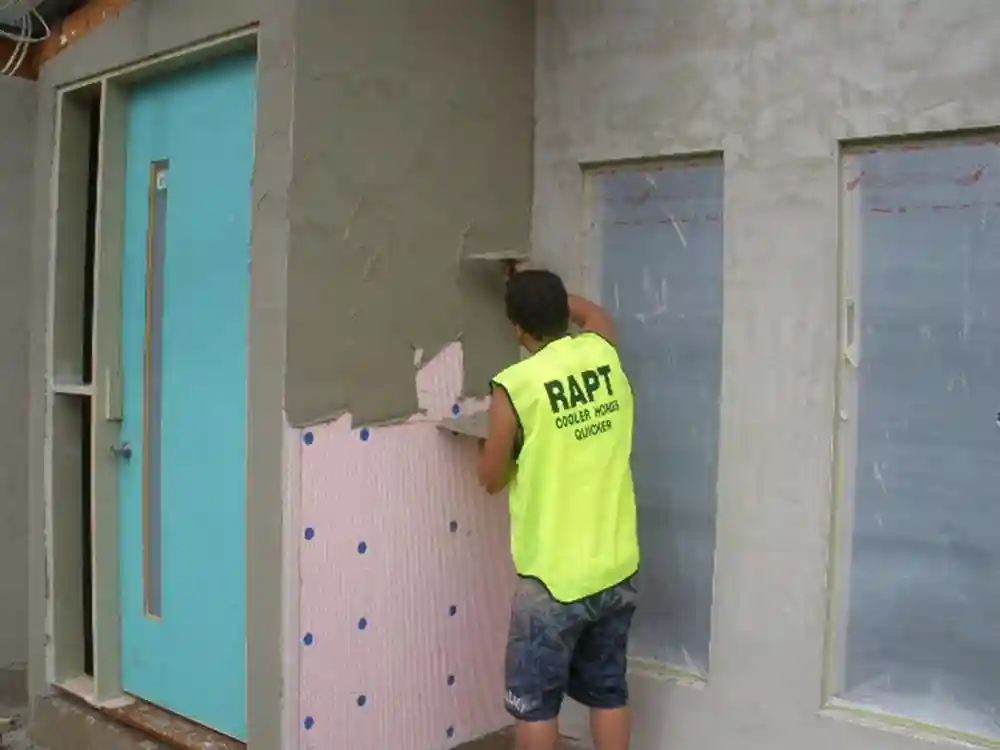

XPS外保温墙体的表面，砂浆抹灰，施工现场。

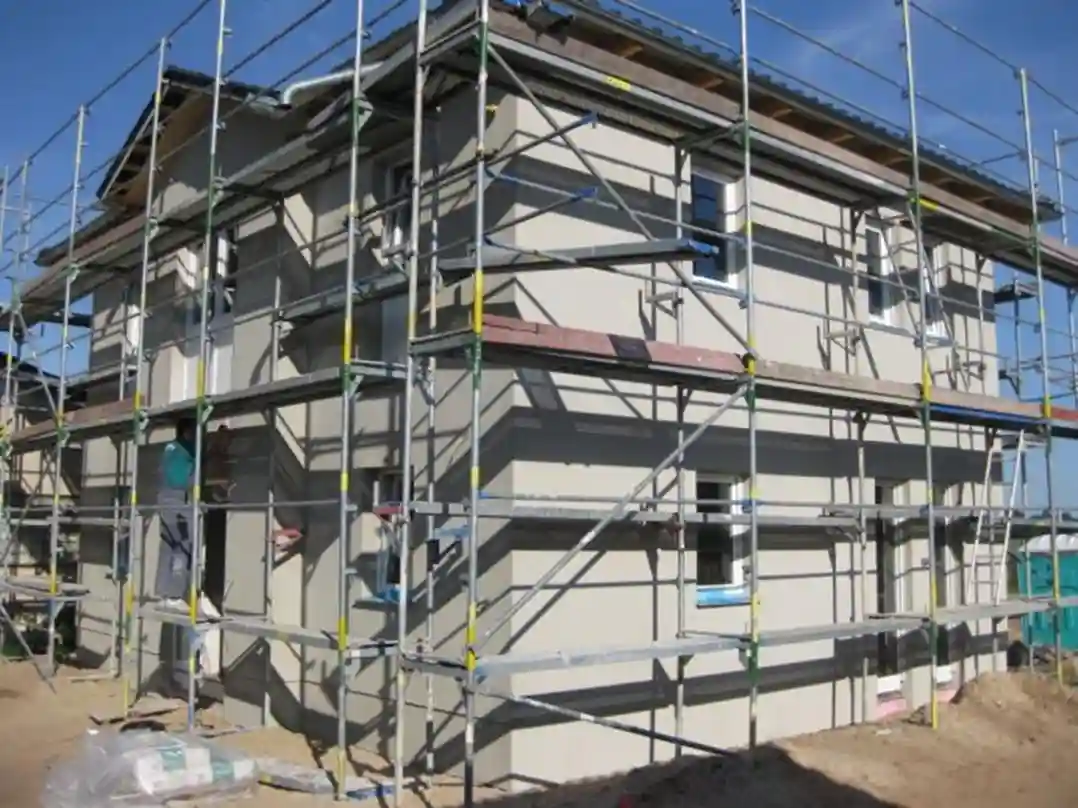

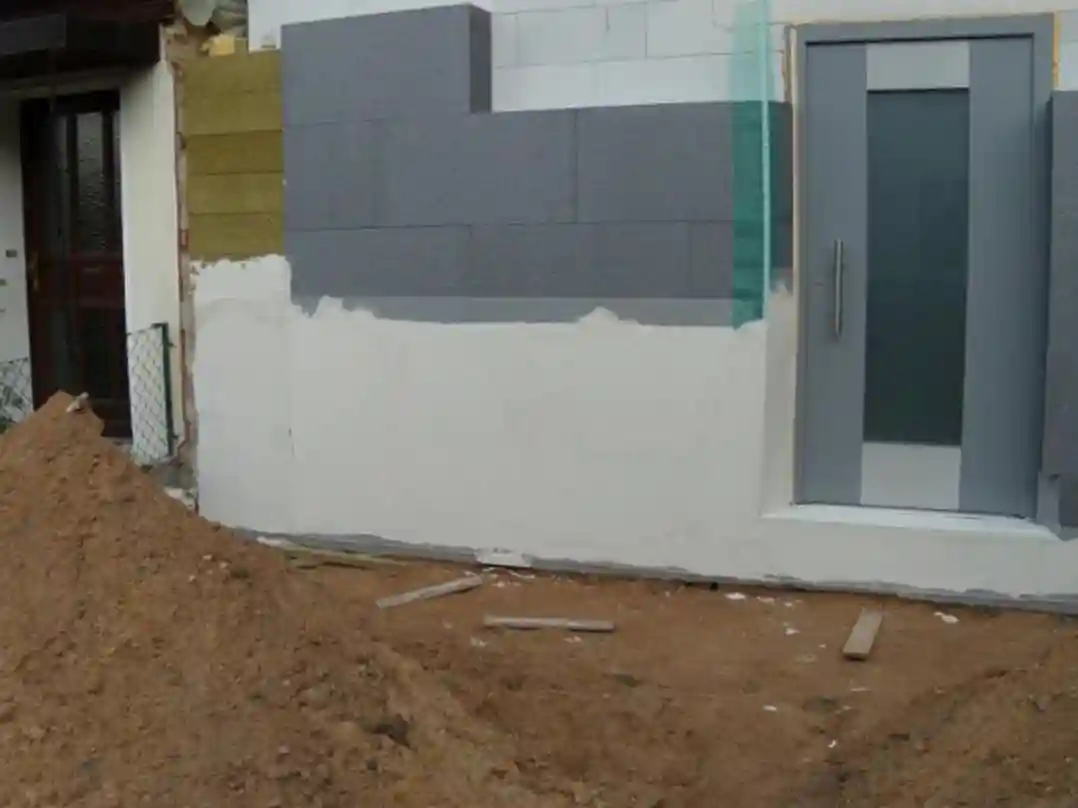

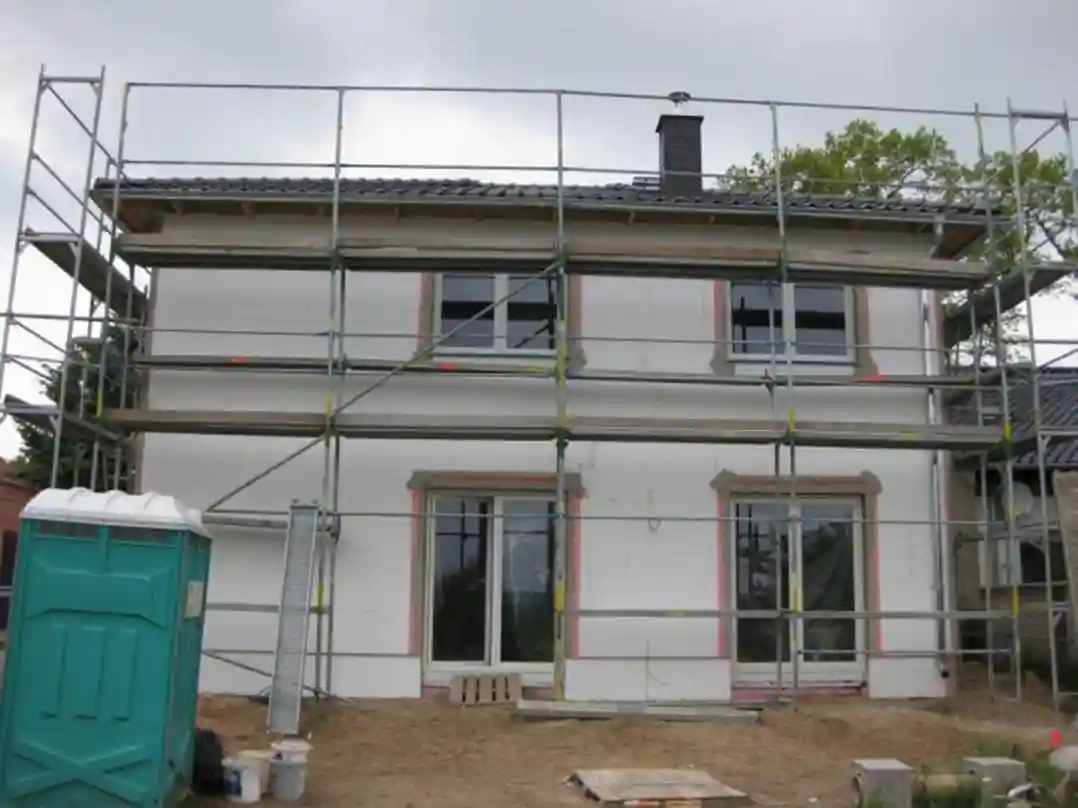

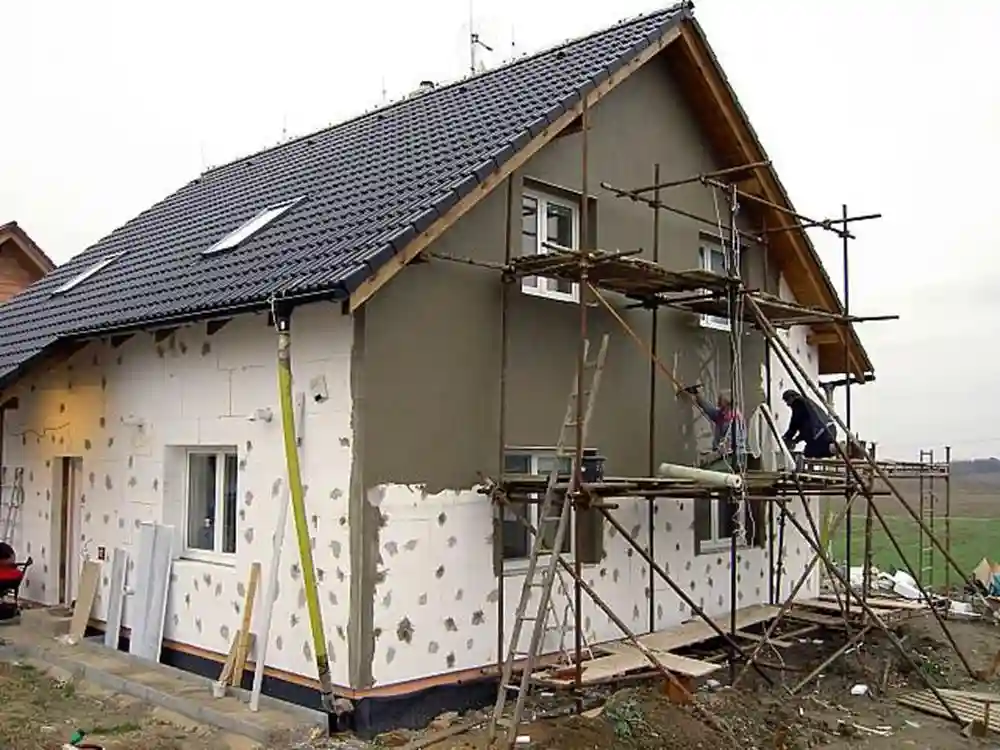

外保温墙体的表面，砂浆抹灰，施工现场。

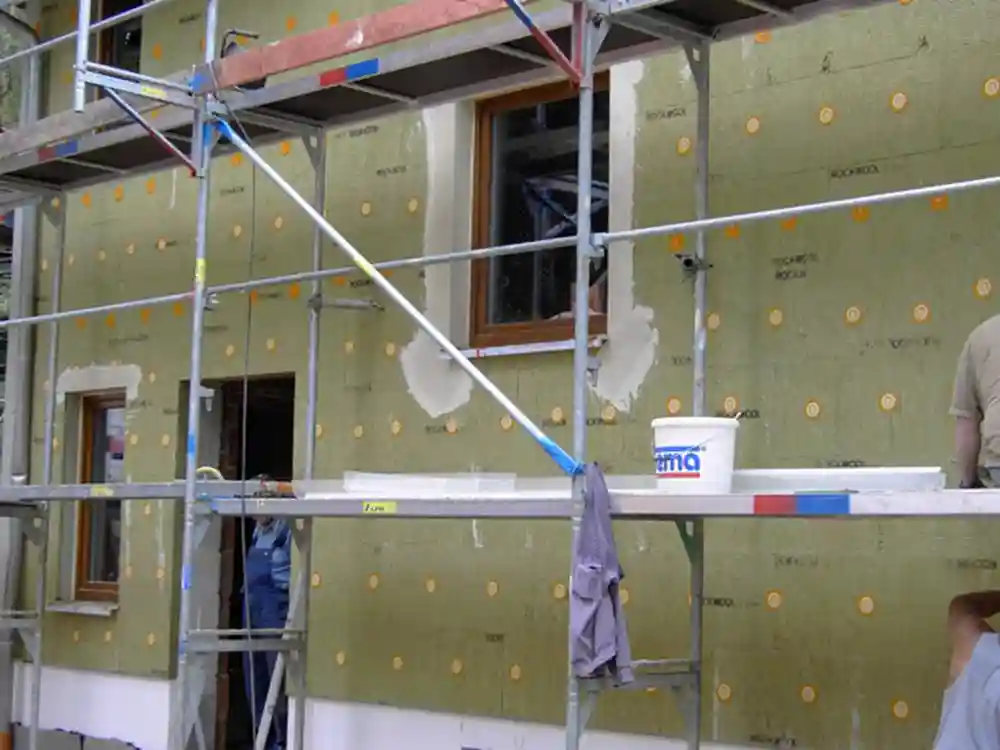

外保温墙面，围贴岩棉保温层，施工现场。

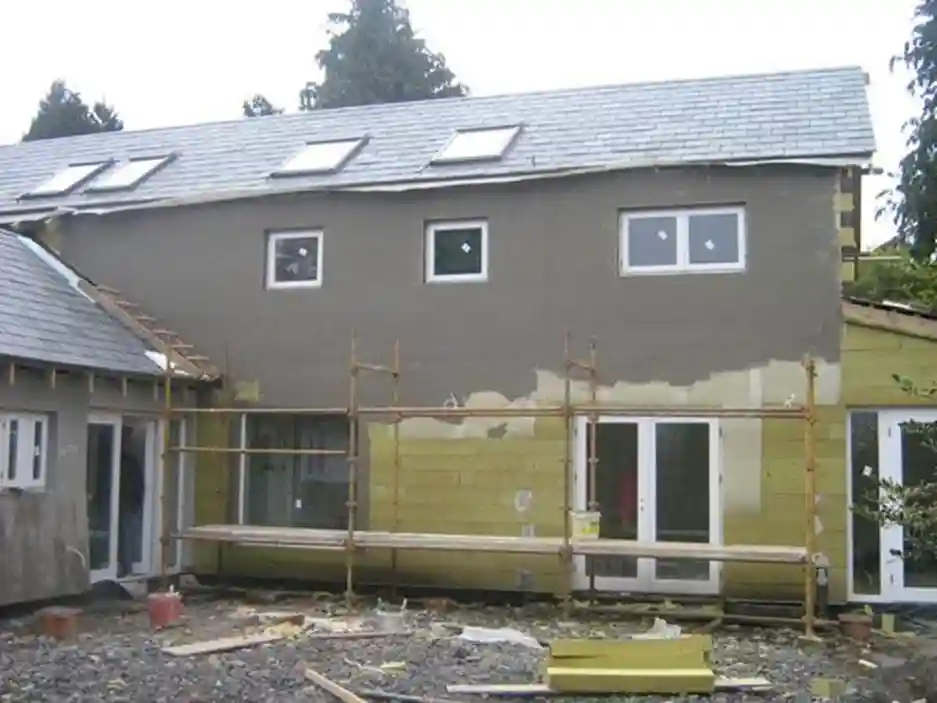

特厚岩棉保温层的外侧，进行砂浆抹灰，施工现场。

特厚岩棉保温层的外侧，进行砂浆抹灰，施工现场。

特厚岩棉保温层施工完后场景。

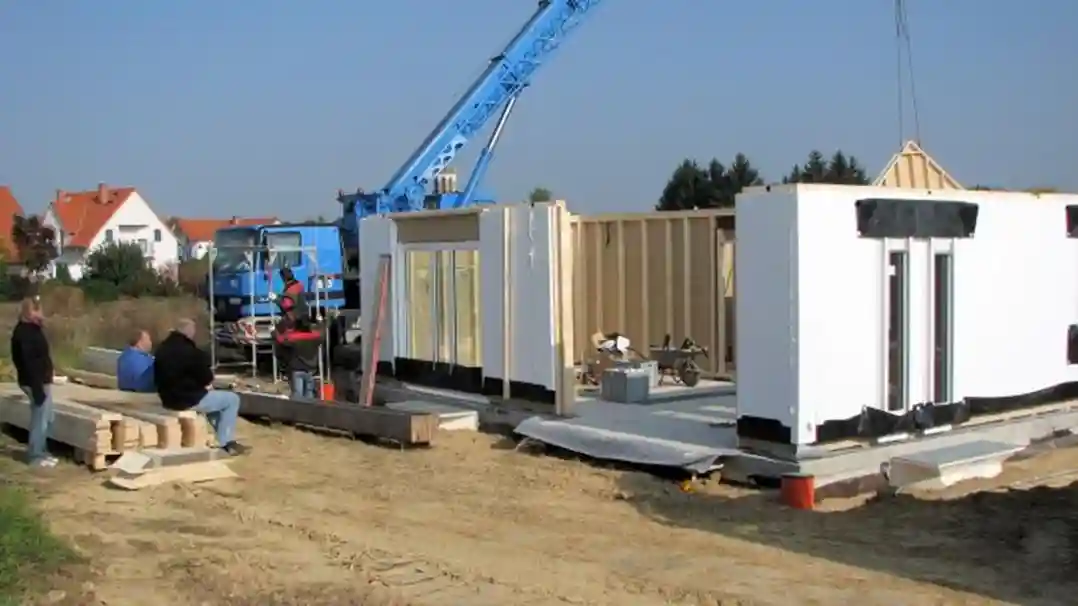

轻型木结构住宅，施工现场外观。

木结构墙体的外侧，粘贴固定白色的阻燃型泡沫保温板。

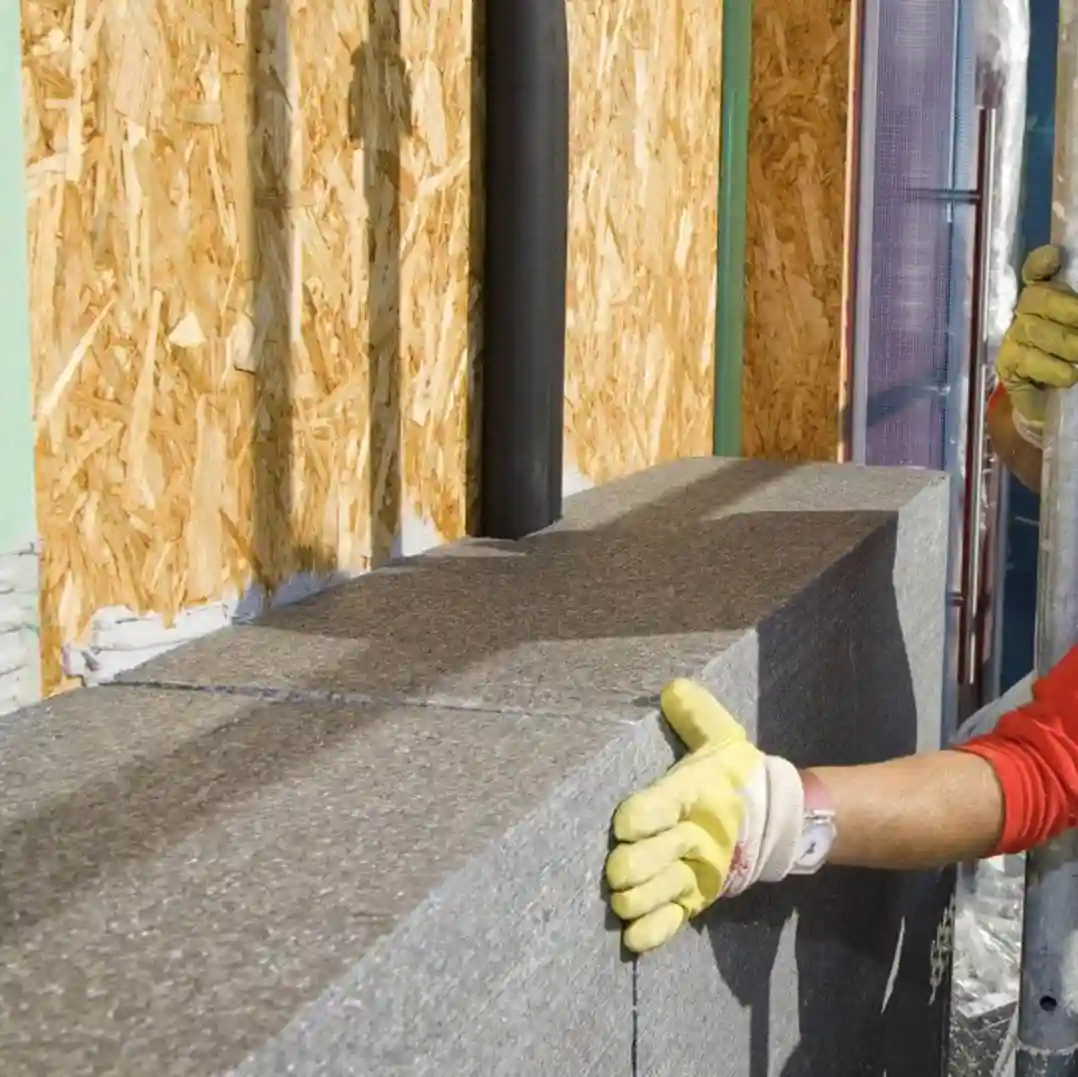

木结构墙体的外侧，围护阻燃型特厚EPS聚苯乙烯泡沫保温板，施工现场，局部特写。

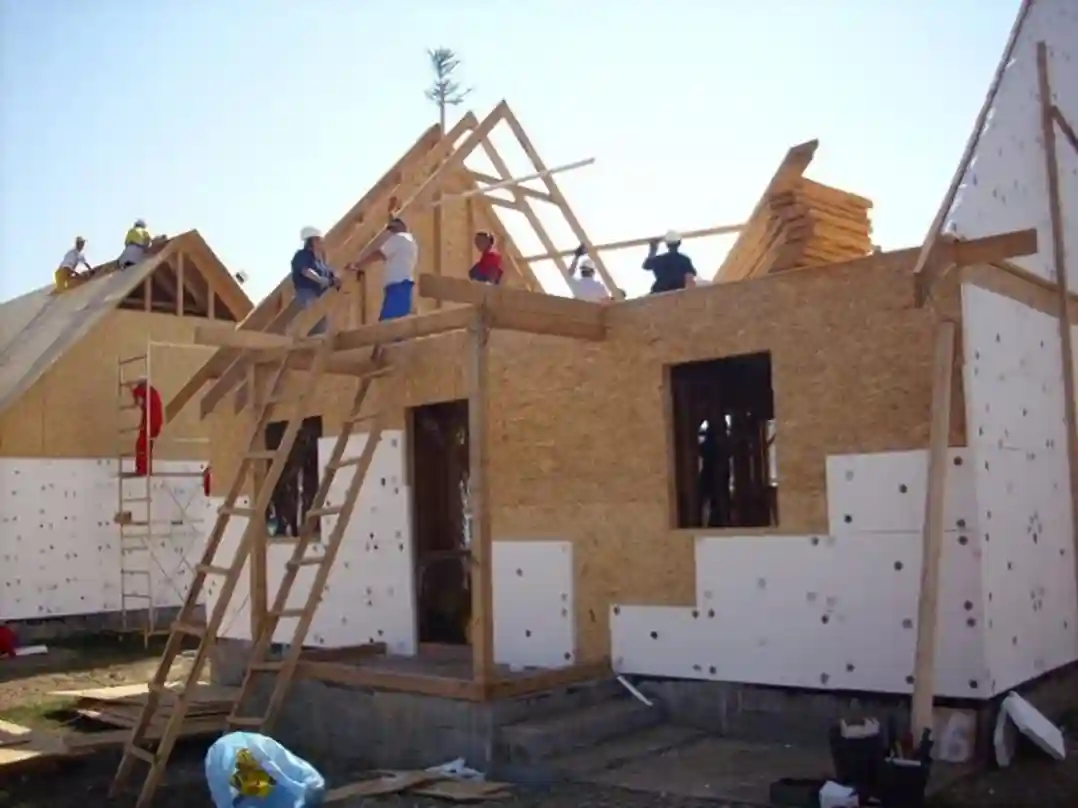

轻型木结构独立住宅，OSB定向刨花板墙面的外侧，围贴固定白色的阻燃型XPS聚苯乙烯泡沫保温板，施工现场。

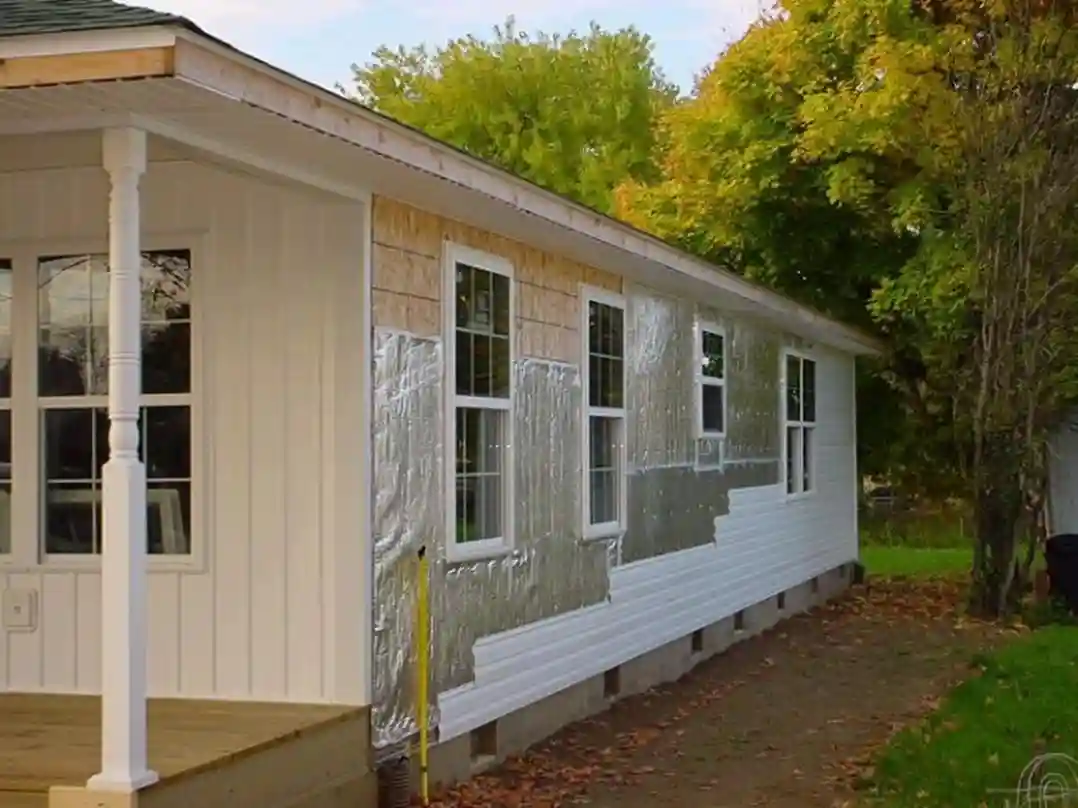

轻型木结构独立住宅，OSB定向刨花板墙面的外侧，围贴固定铝箔保温膜，

最终，墙体外侧表面，安装固定水平壁板。

粉红色的挤塑XPS聚苯乙烯泡沫保温板的外侧，安装固定水平壁板，施工现场。

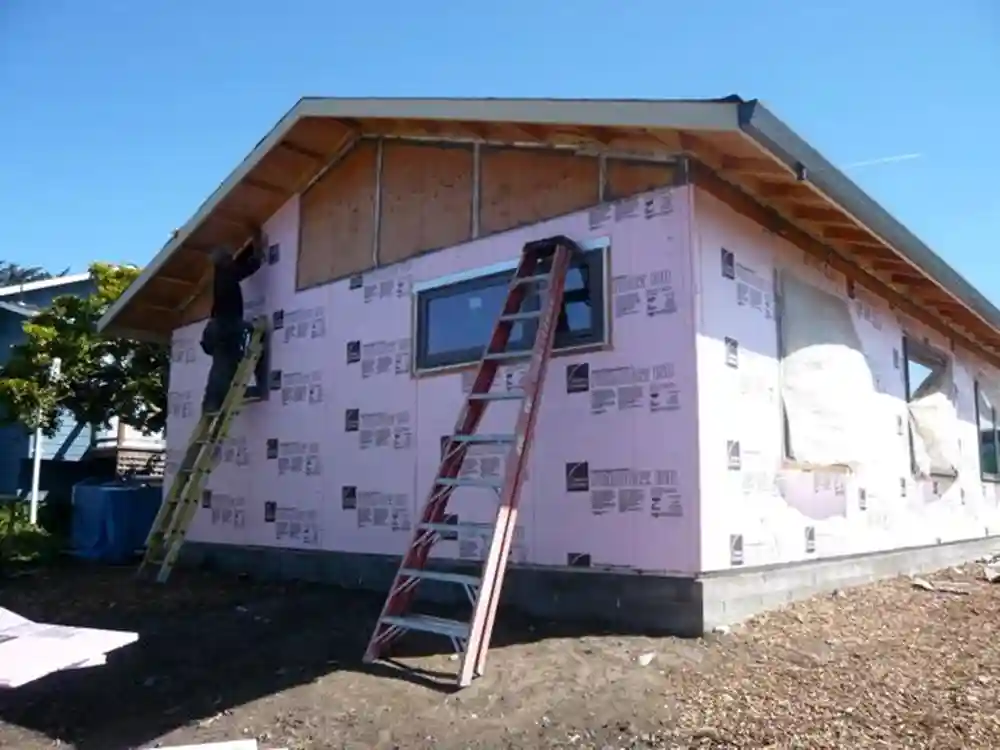

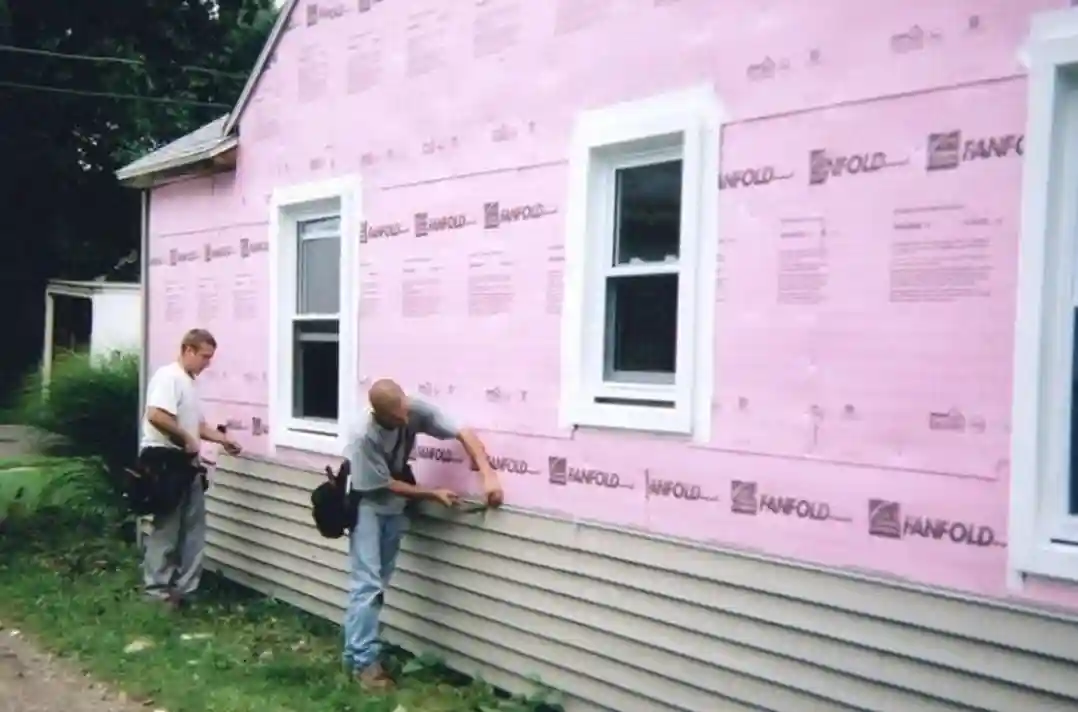

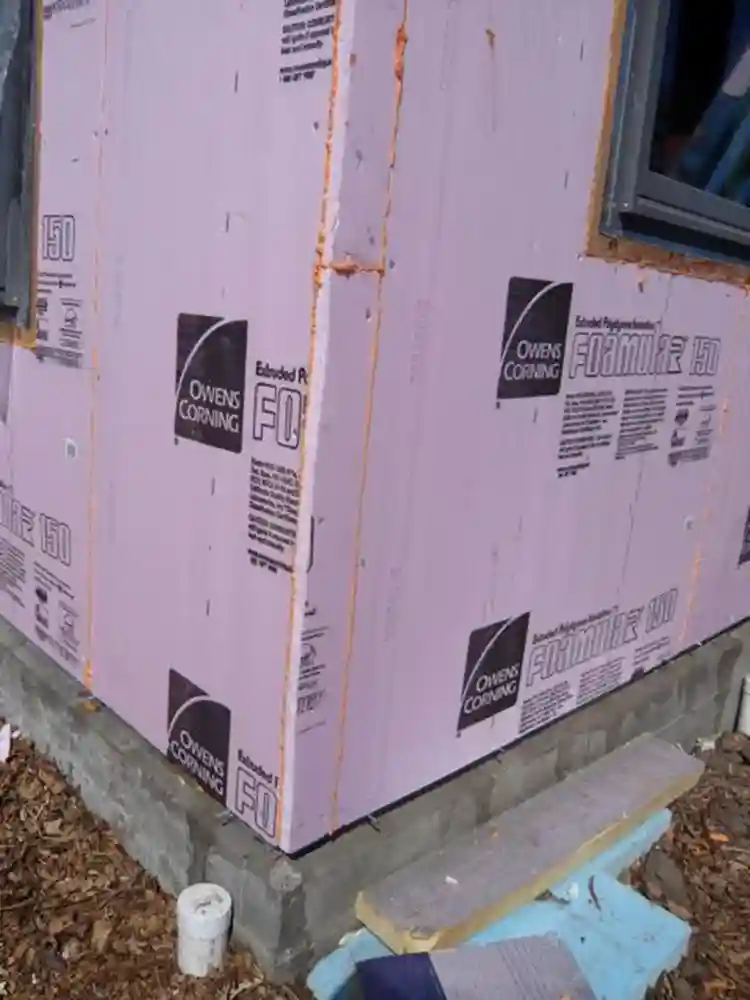

北美地区，一幢轻型木结构公共住宅的墙体外侧，已经围贴固定粉红色的挤塑XPS聚苯乙烯泡沫保温板。

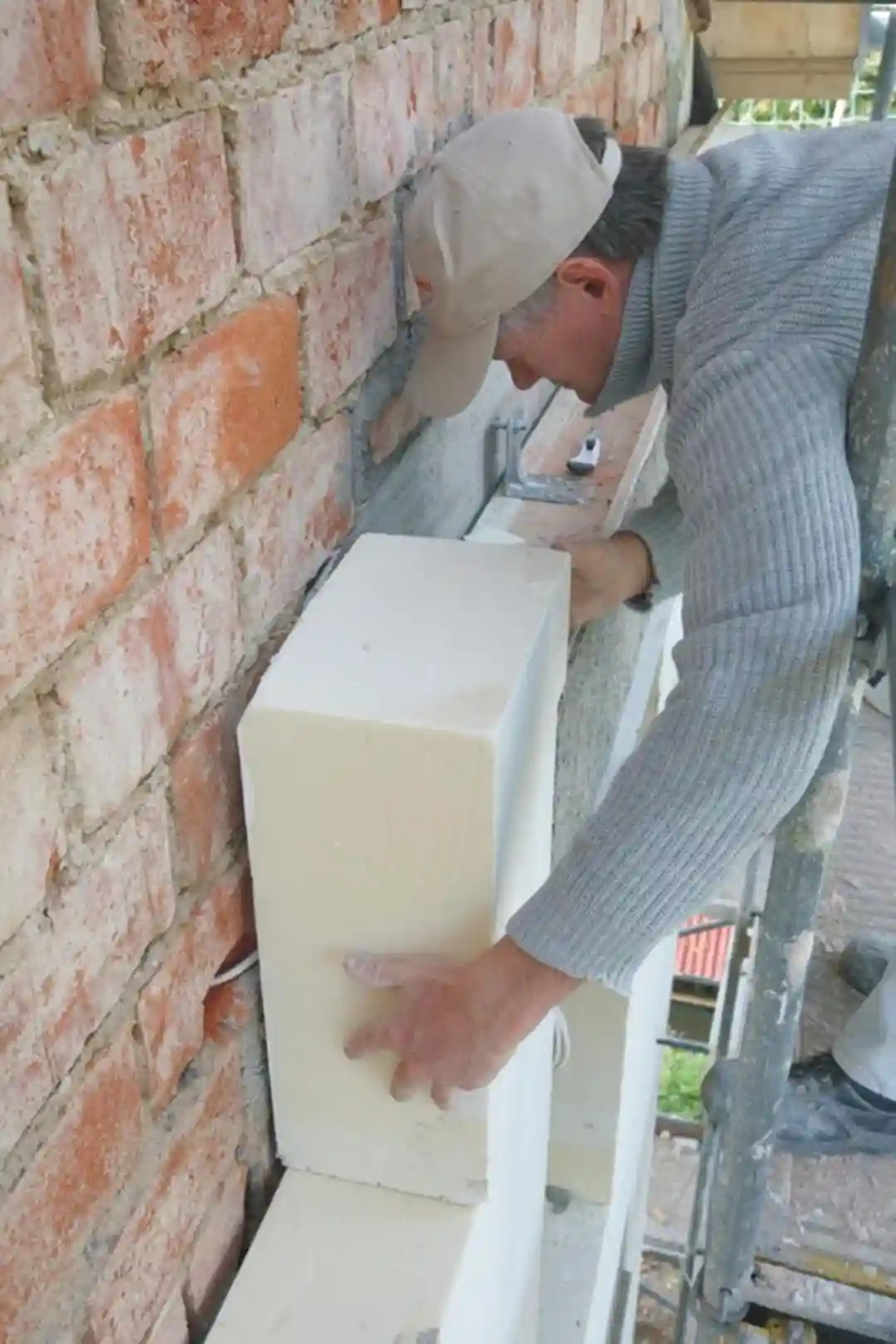

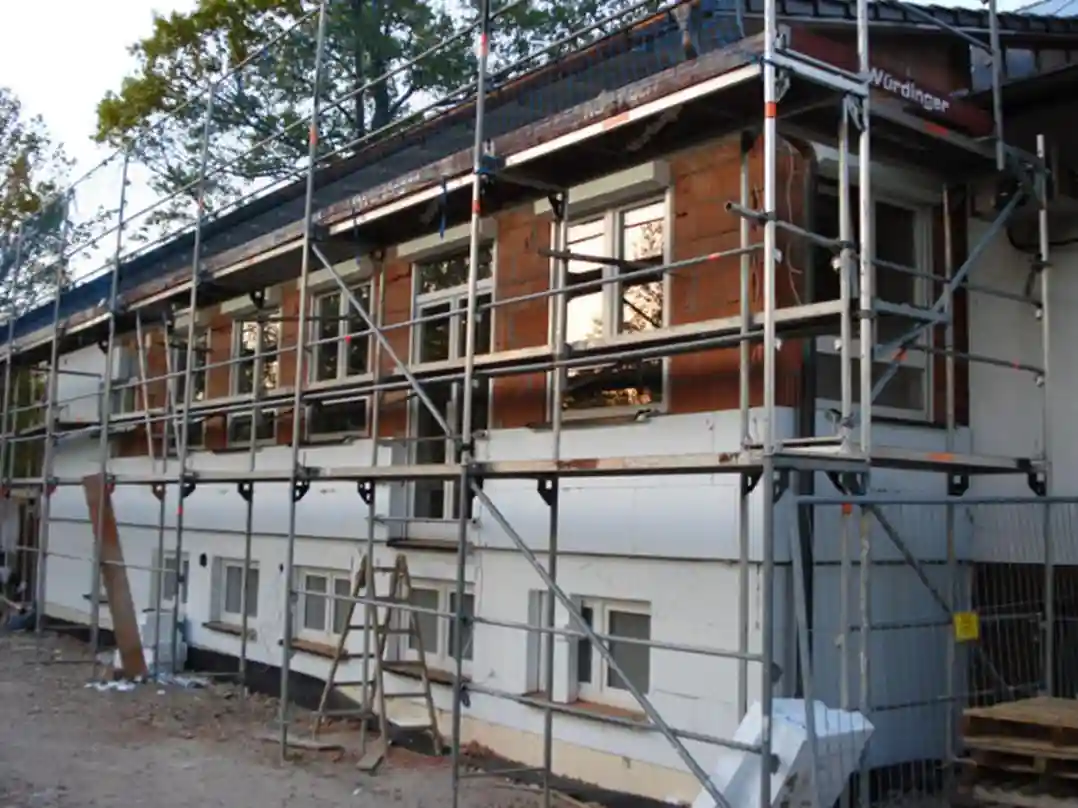

原有旧建筑，外墙外保温，升级改造，施工现场01

去掉原有墙面上的砂浆层，清理墙面。

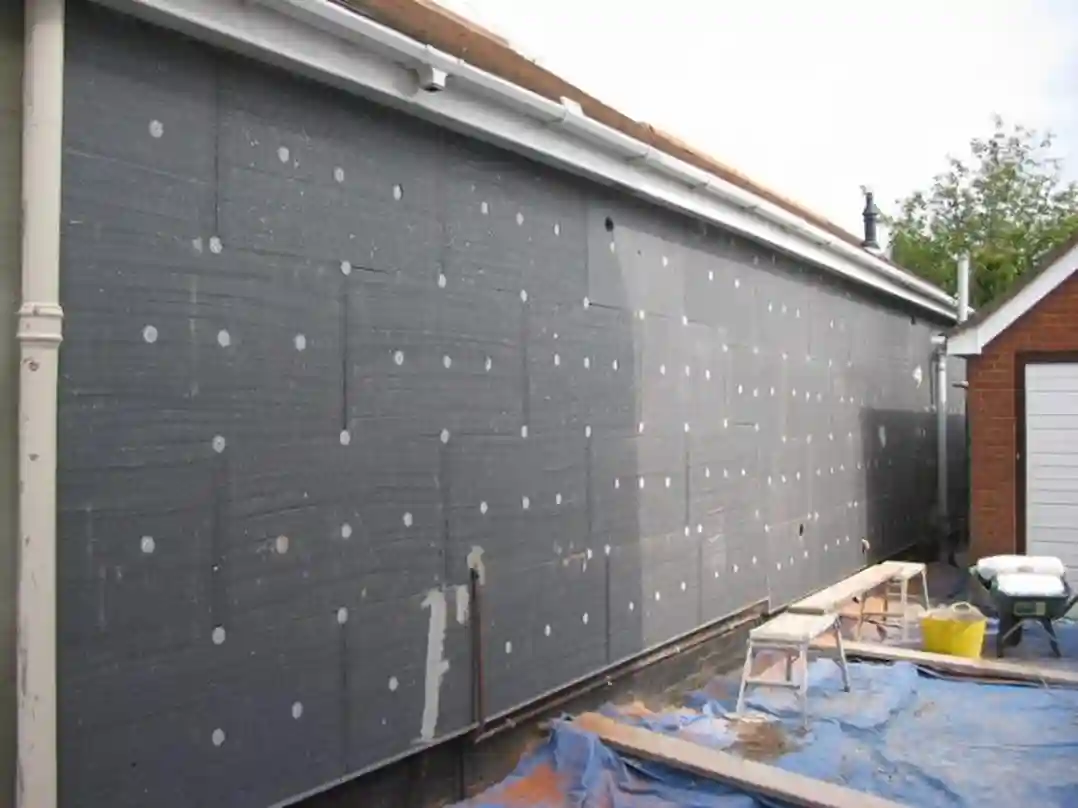

原有旧建筑，外墙外保温，升级改造，施工现场02

围贴固定特厚EPS聚苯乙烯泡沫保温板。

原有旧建筑，外墙外保温，升级改造，施工现场03

在保温层的外侧，喷涂聚合物砂浆面层。

旧建筑物，外墙外保温，升级改造，施工现场01。

粘贴特厚挤塑XPS聚苯乙烯泡沫保温板

旧建筑物，外墙外保温，升级改造，施工现场02。

粘贴特厚挤塑XPS聚苯乙烯泡沫保温板

六、墙体防水隔潮

在研究建筑住宅保温隔热的时候，应该清楚地看到，建筑住宅的防水隔潮构造处理，也是非常重要的。

防水隔潮的构造处理，实际上，与保温隔热也是密切相关的。

比如，纤维状的保温材料，假若遇水和吸潮以后，它的保温隔热、吸音隔声的性能，也会大大地降低。

现浇钢筋混凝土整体式板式基础的顶面，

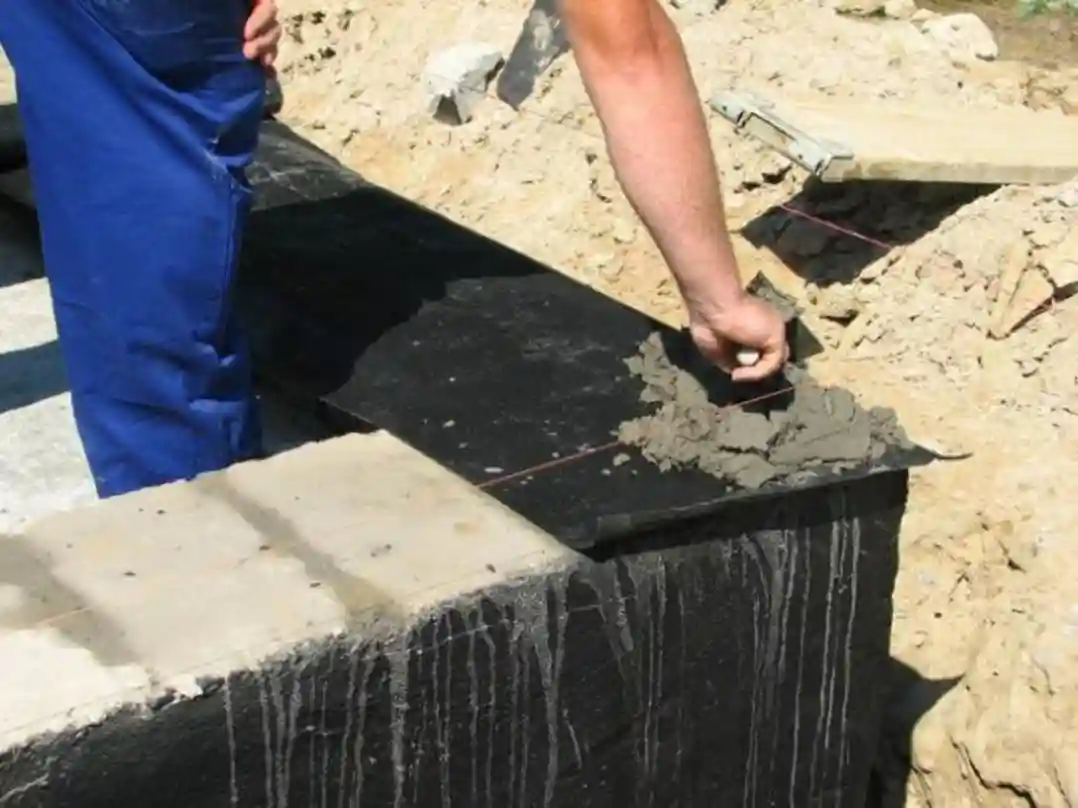

在砌筑墙体之前，首先涂刷一道黑色的防水隔潮涂料，然后再铺贴沥青油毡卷材，最后，再砌筑上部的墙体。

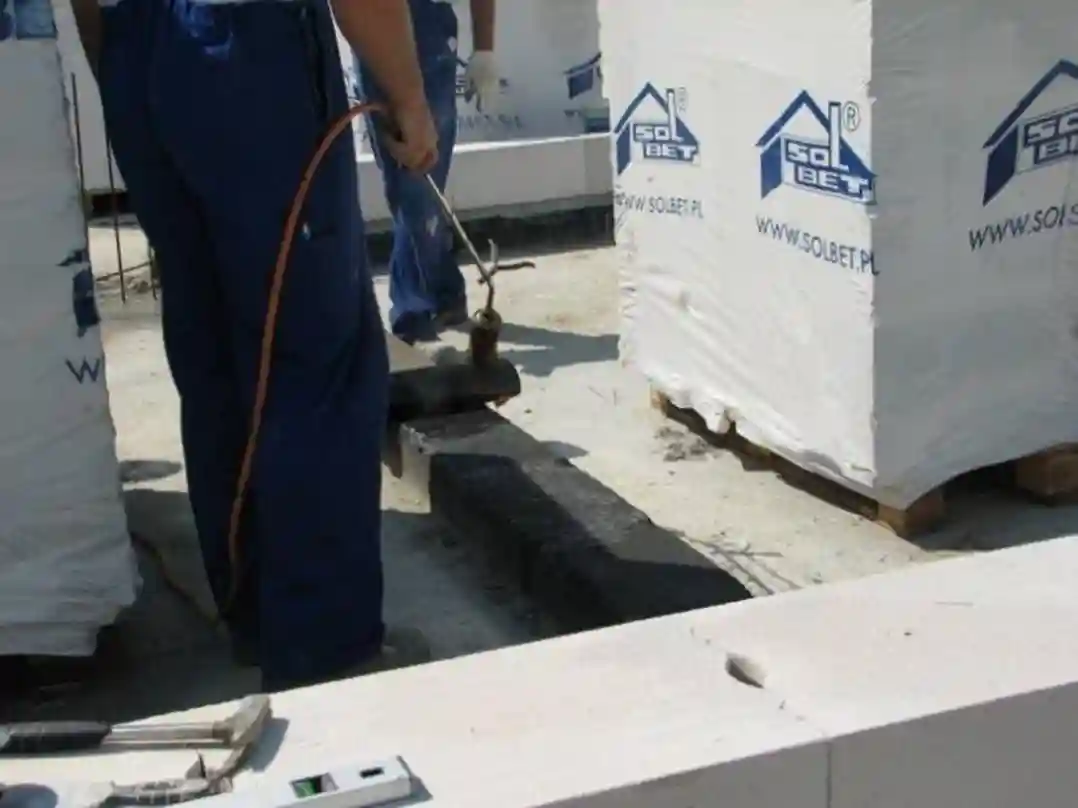

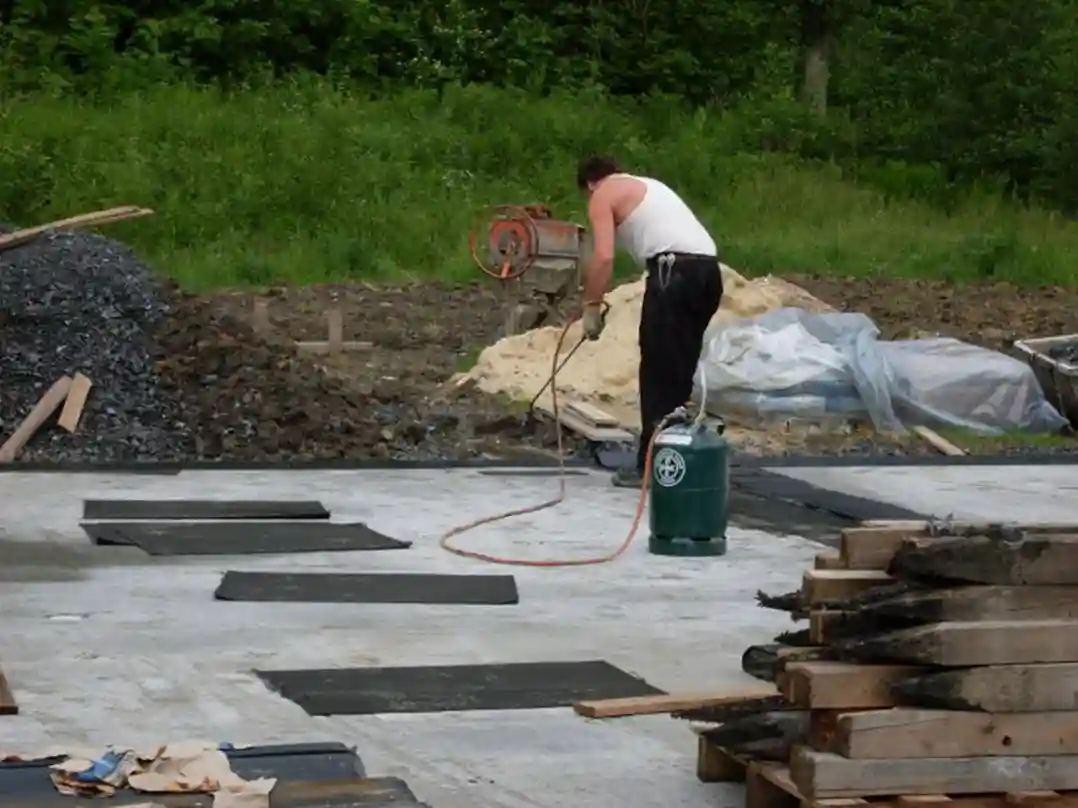

在防水隔潮涂料的区域，使用燃气喷灯，烘烤铺贴沥青油毡卷材。

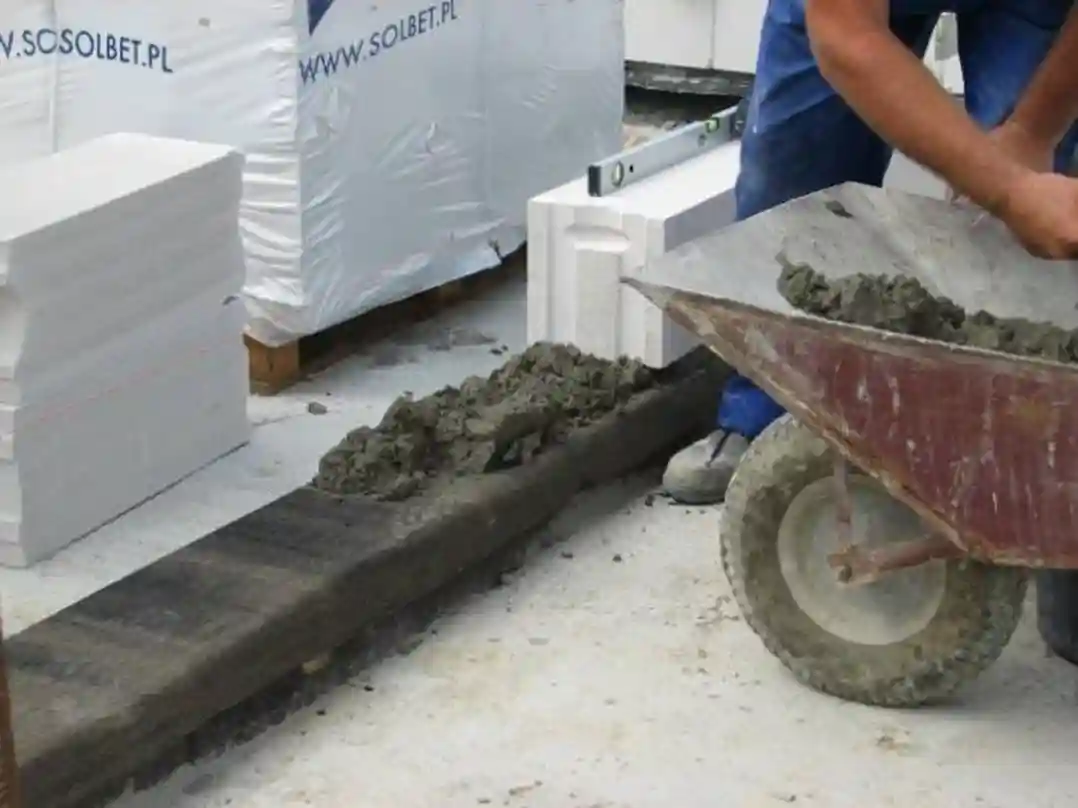

防水隔潮构造层，沥青油毡卷材的上部，摊铺砂浆，砌筑白色的蒸压加气混凝土砌块墙体。

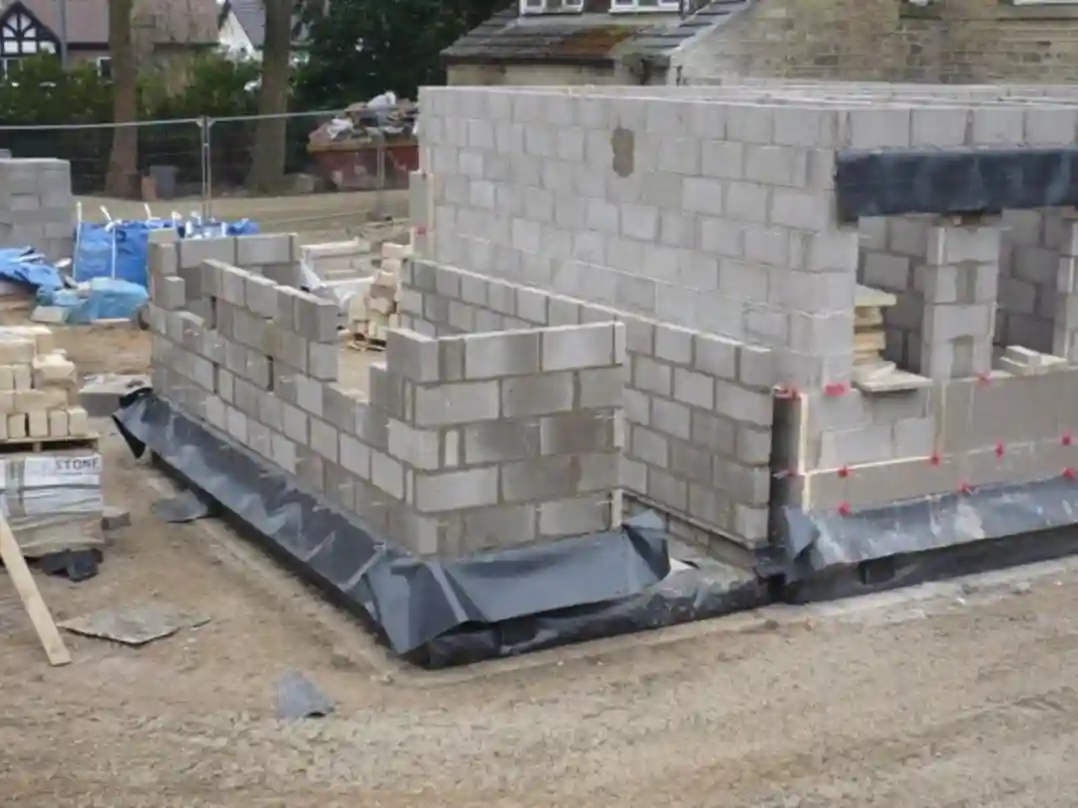

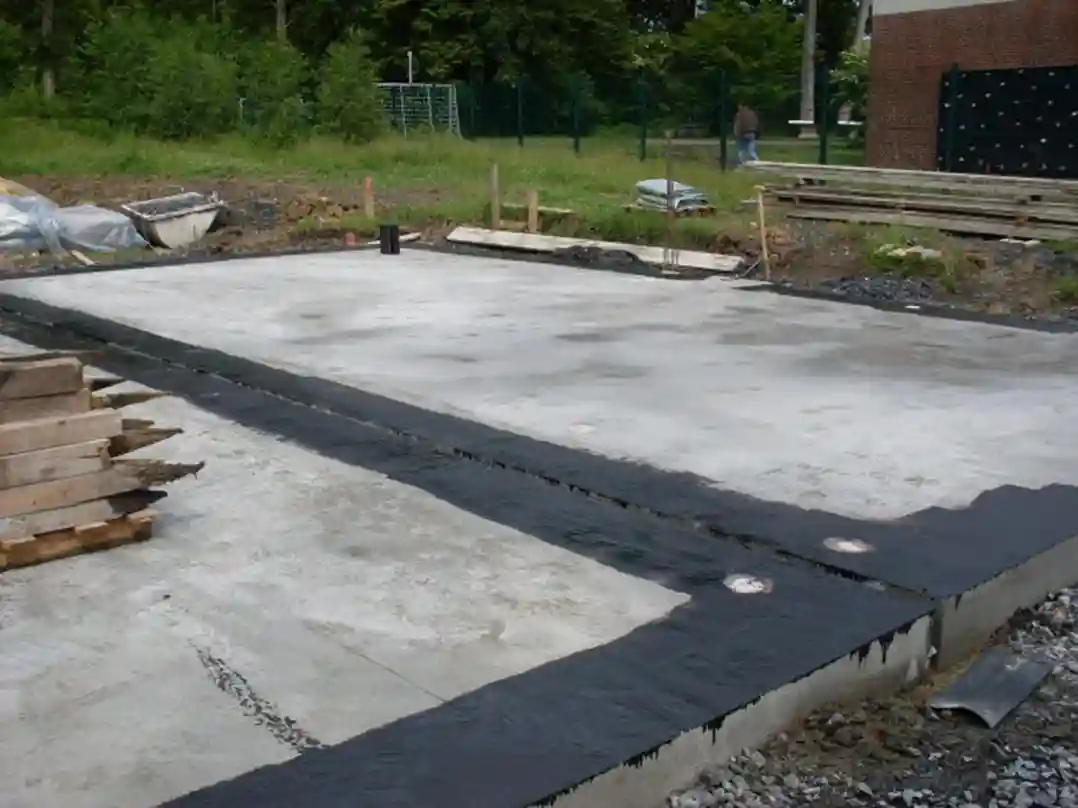

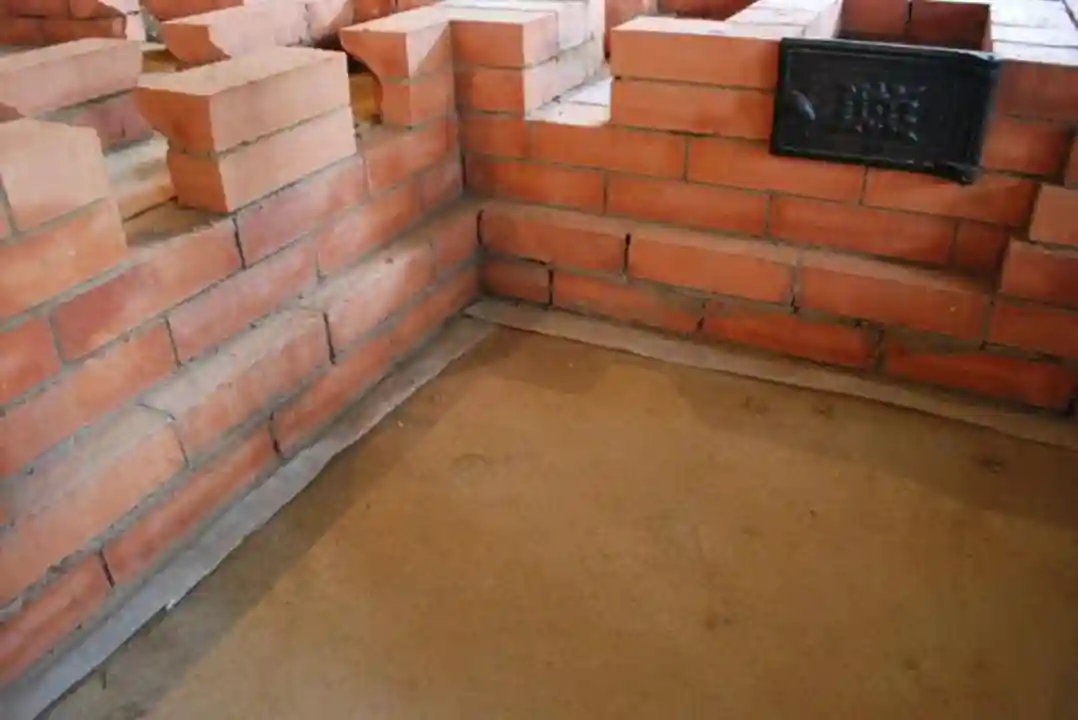

钢筋混凝土板式基础的顶面，铺设一道防水隔潮卷材构造层，然后开始砌筑粘土砖墙体。

从施工现场的图片中，可以看出，砌块墙体上，有三个地方，用到了防水隔潮卷材构造：

一是，板式基础的顶面，墙体的下部位置；二是第一皮砌块的顶面；三是窗洞过梁的位置。

可以确定，外墙为双层结构中间夹芯保温层形式。

七、双层结构夹芯保温层外墙

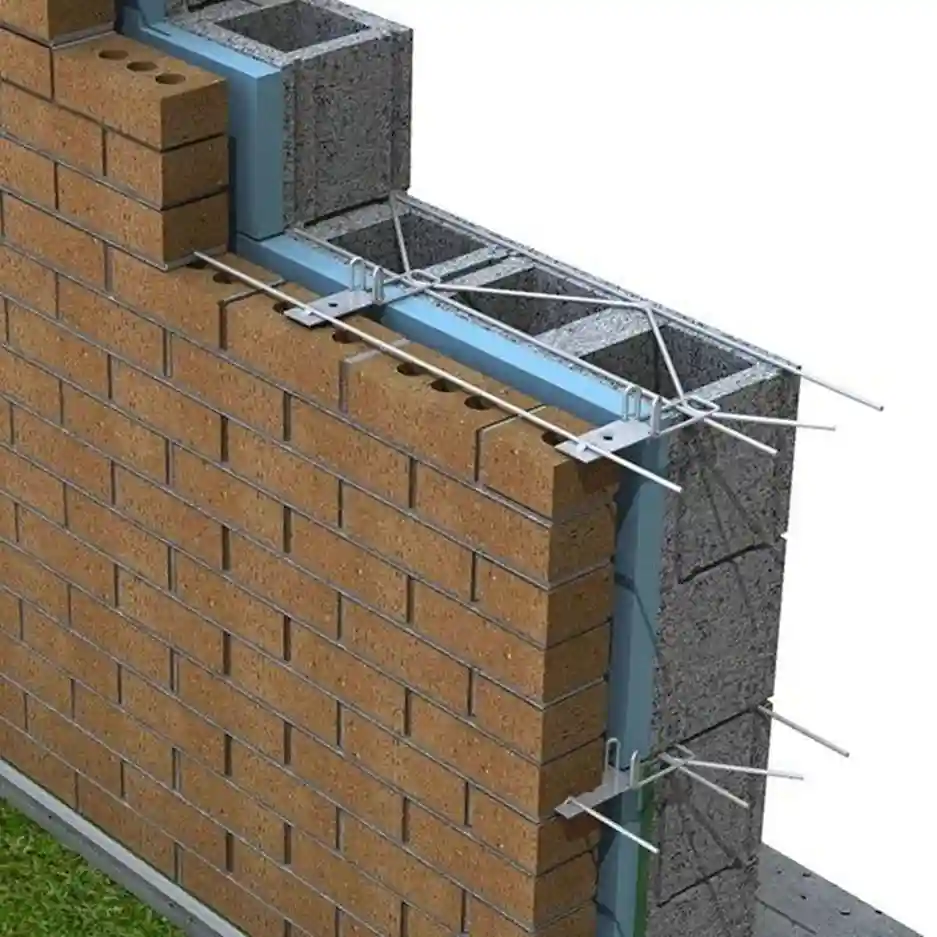

双层结构中间夹芯保温层墙体，三维立体剖解示意图。

里侧为预制混凝土空心砌块承重墙体，

中间空腔，填充固定淡蓝色的挤塑XPS聚苯乙烯泡沫保温板，

外侧为非承重仅起围护作用的粘土空心砖墙体。

墙体上，按照预制混凝土空心砌块，每两皮的砌筑高度，布置一道钢制拉接筋，以增强整个墙体的稳定性能。

双层结构中间夹芯保温层墙体，三维立体剖解示意图。

里侧为大型预制砌块承重墙体，

中间空腔，填充固定铝箔覆面的聚氨酯PU泡沫保温板，

外侧为非承重仅起围护作用的粘土空心砖墙体。

保温板穿透钢制拉接筋，通过钢制拉接筋，进行里层墙体与外层墙体的连系。

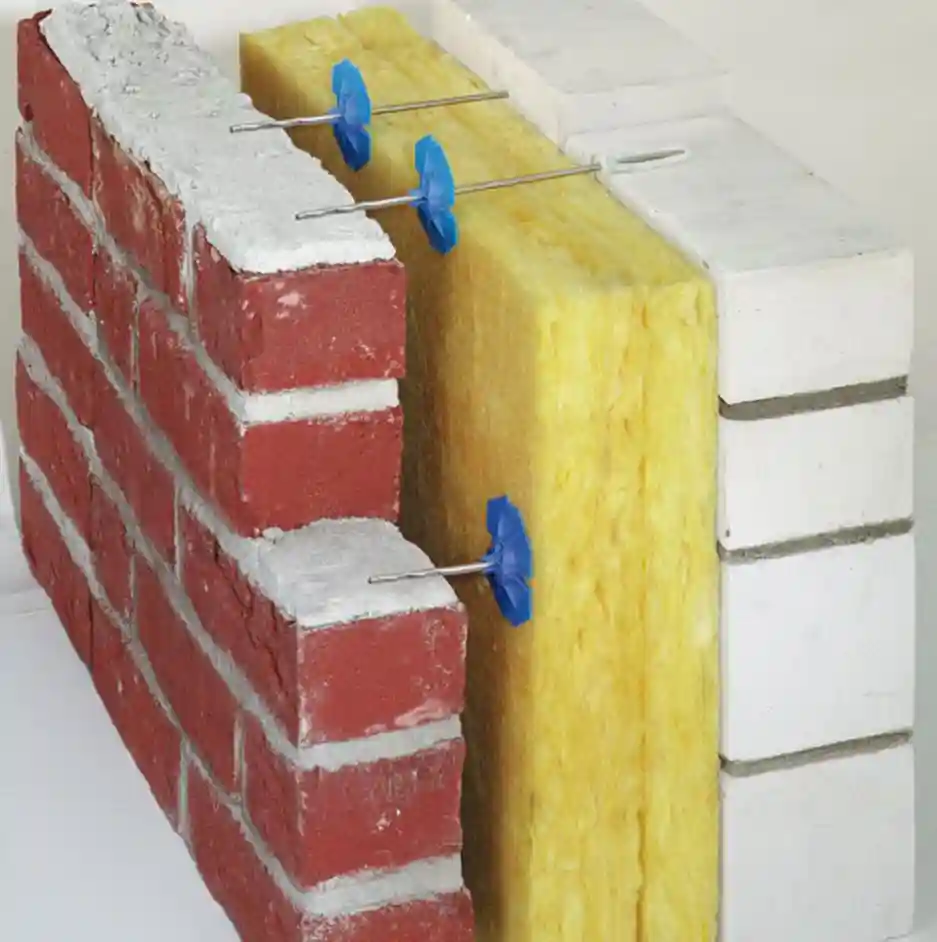

双层结构中间夹芯保温层墙体，三维立体剖解示意图。

里侧为蒸压加气混凝土砌块承重墙体，

中间空腔，填充固定无机物材质的不燃型玻璃纤维保温毡毯，

外侧为非承重仅起围护作用的粘土空心砖墙体。

保温层穿透钢制拉接筋，通过钢制拉接筋，进行里层墙体与外层墙体的连系。

轻型木结构独立住宅，双层结构中间夹芯保温层墙体，三维立体剖解示意图。

里侧为承重木结构立柱结构墙体，里面钉贴防火型石膏板，外侧钉贴OSB定向刨花板，

墙体结构的中间空腔，填充固定铝箔覆面的聚氨酯PU泡沫保温板，

外侧为非承重仅起围护作用的粘土实心砖墙体。

保温板穿透钢制拉接筋，通过钢制拉接筋，进行里层墙体与外层墙体的连系。

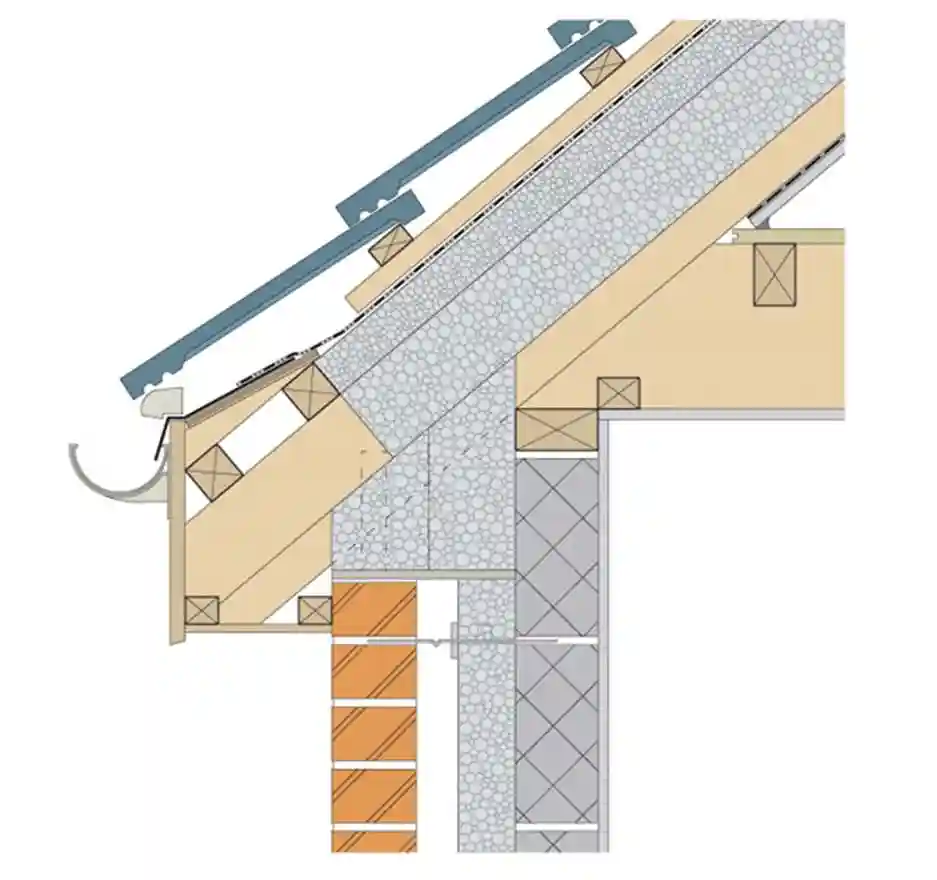

双层结构中间夹芯保温层墙体，屋面檐口节点位置，竖向剖面，构造组成，示意图。

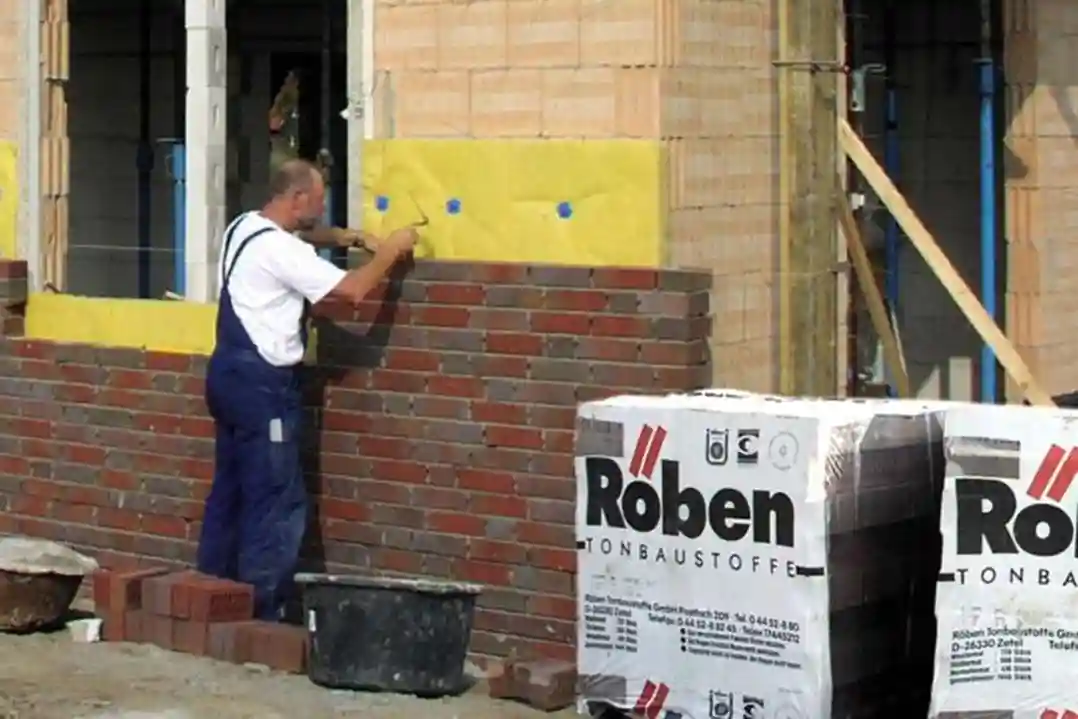

双层结构中间夹芯保温层墙体，施工现场局部外观。

里侧为大型粘土空心砌块承重墙体，

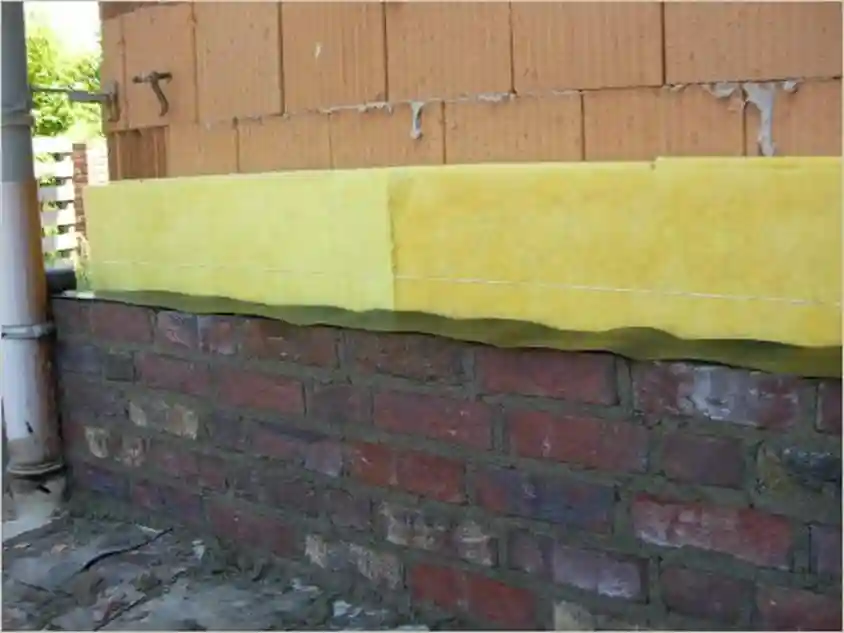

中间空腔，填充固定无机物材质的不燃型玻璃纤维保温毡毯，

外侧为非承重仅起围护作用的粘土空心砖墙体。

保温层穿透钢制拉接筋，通过钢制拉接筋，进行里层墙体与外层墙体的连系。

八、预制空心砌块填充保温材料

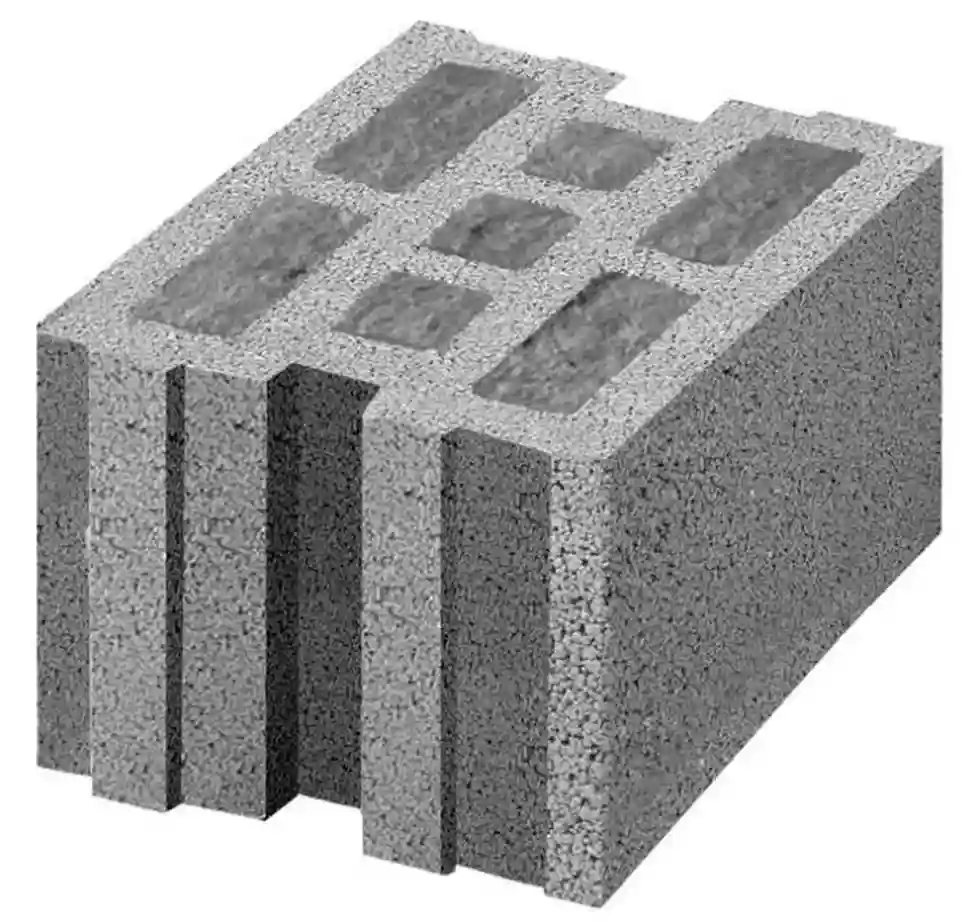

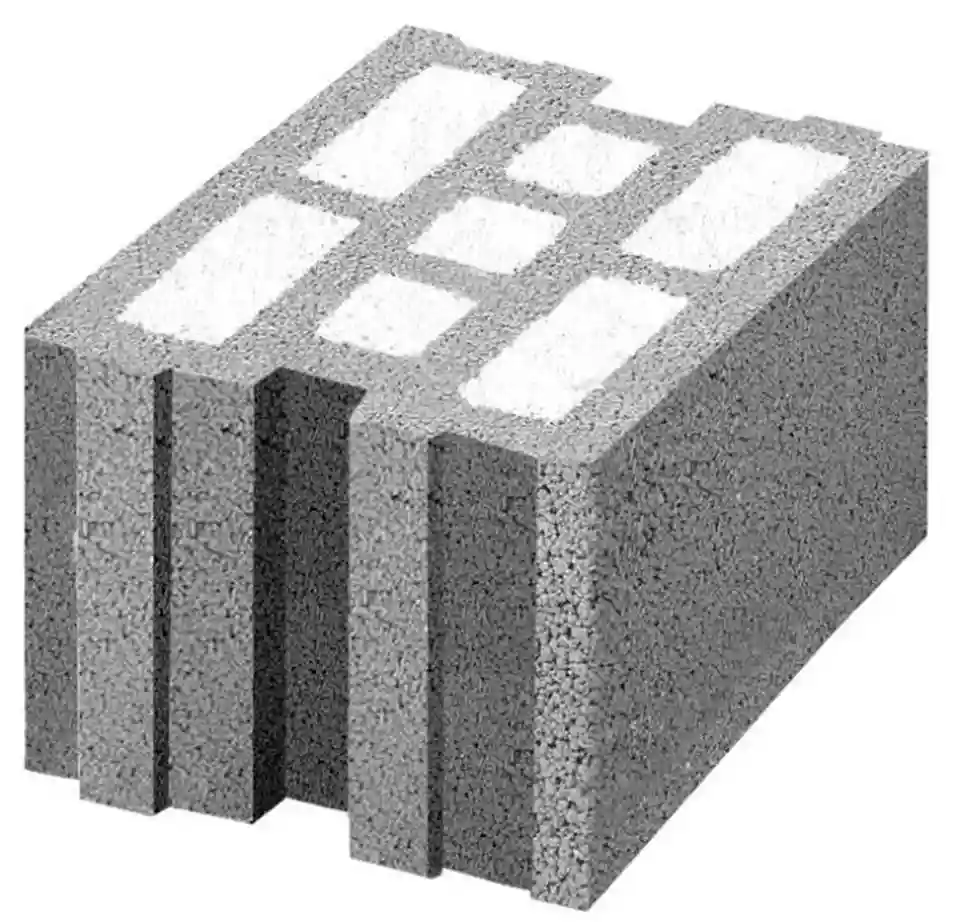

预制混凝土空心砌块的空腔内部，填充类似膨胀珍珠岩颗粒材质的保温材料。

预制混凝土空心砌块的空腔内部，填充类似玻璃纤维材质的保温材料。

预制混凝土空心砌块的空腔内部，填充类似膨胀珍珠岩颗粒材质的保温材料。

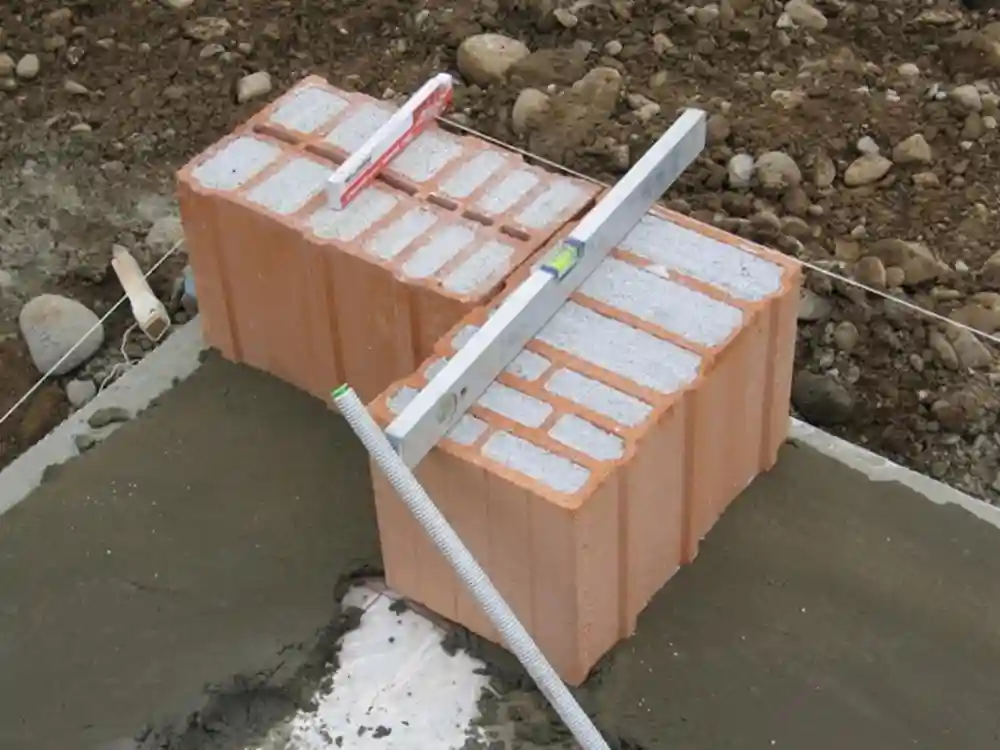

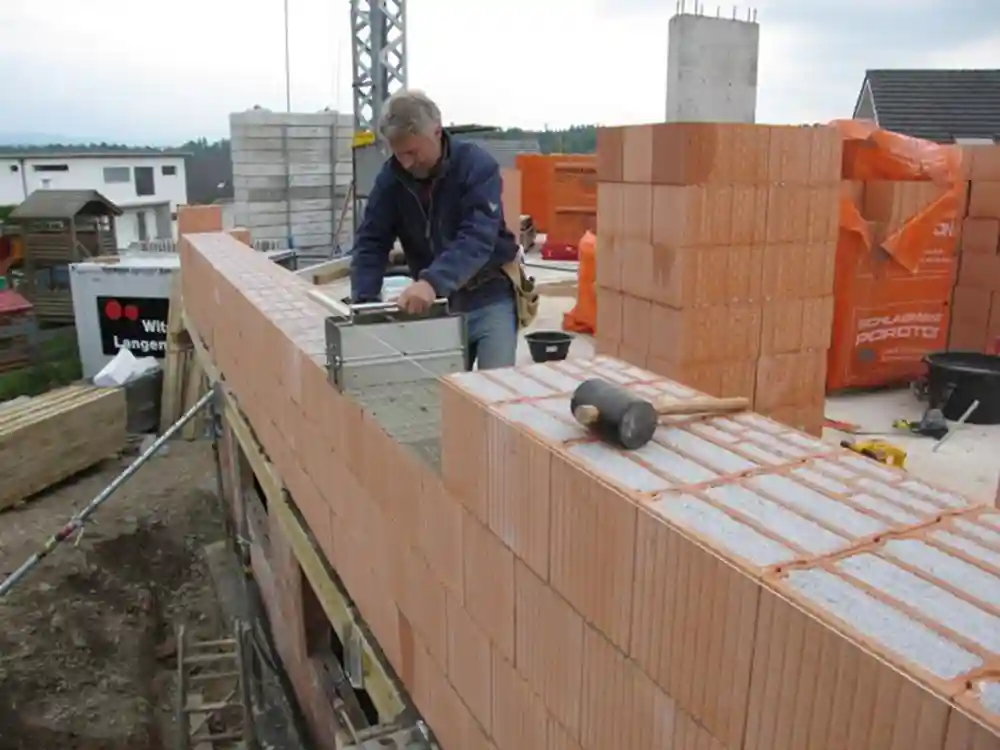

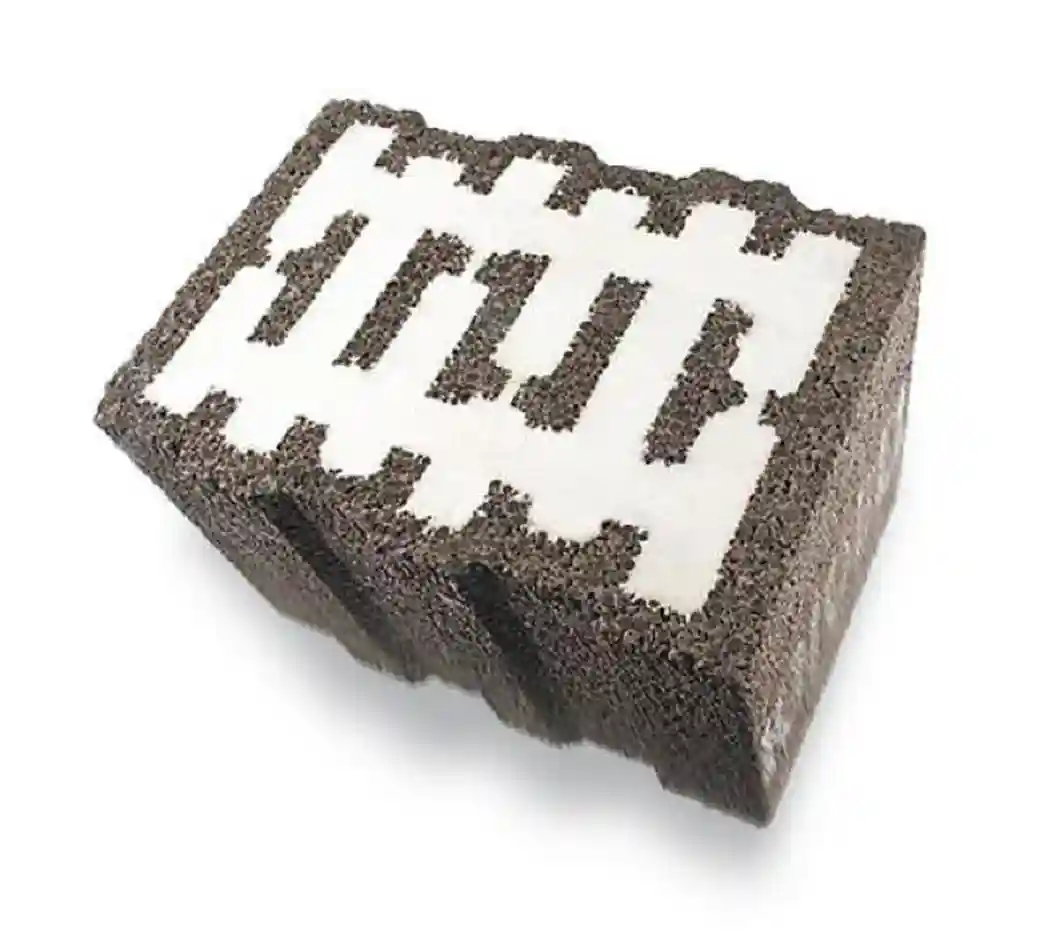

大型烧制粘土空心砌块的空腔内部，填充类似膨胀珍珠岩颗粒材质的保温材料。

大型烧制粘土空心砌块的空腔内部，填充类似膨胀珍珠岩颗粒材质的保温材料。

大型烧制粘土空心砌块的空腔内部，填充类似膨胀珍珠岩颗粒材质的保温材料。

大型烧制粘土空心砌块的空腔内部，填充类似膨胀珍珠岩颗粒材质的保温材料。

大型烧制粘土空心砌块的空腔内部，填充类似膨胀珍珠岩颗粒材质的保温材料。

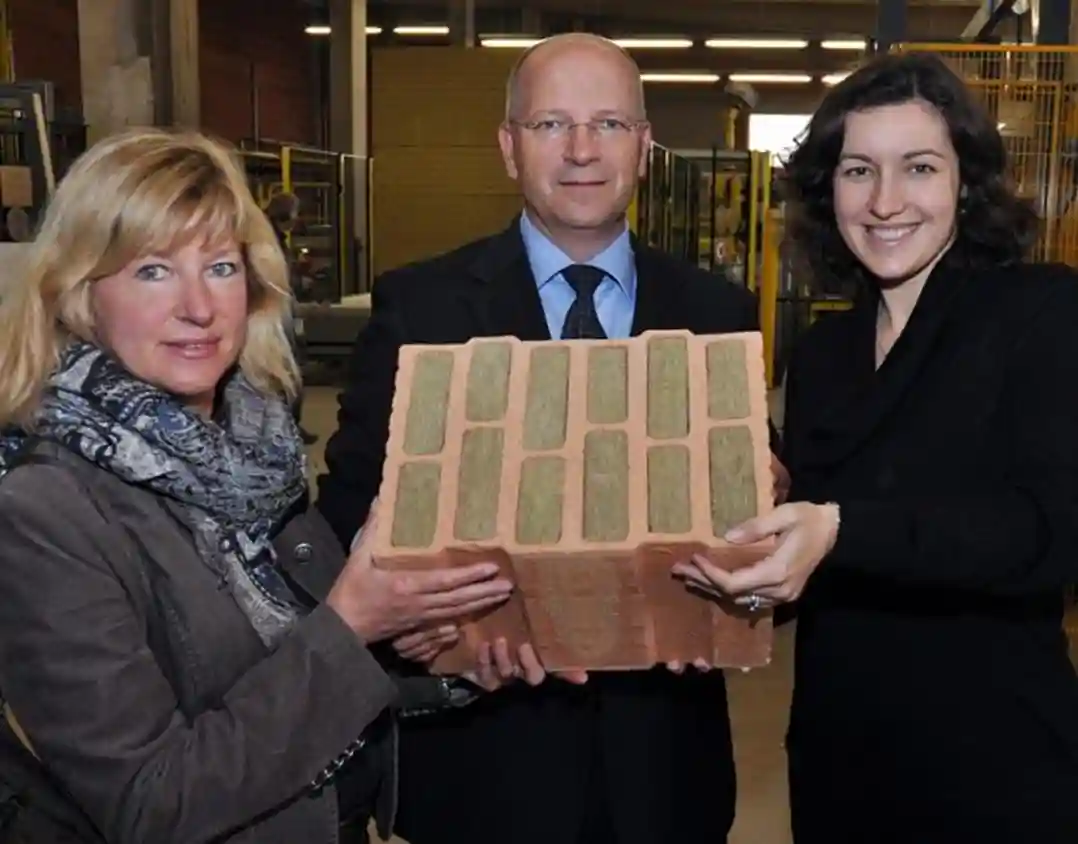

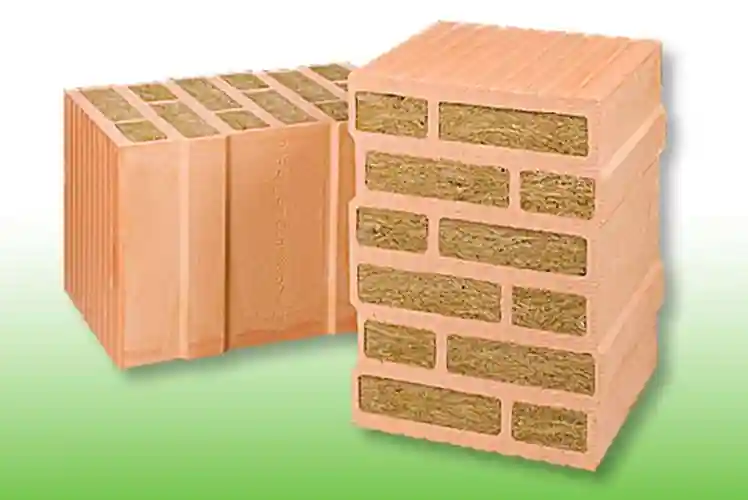

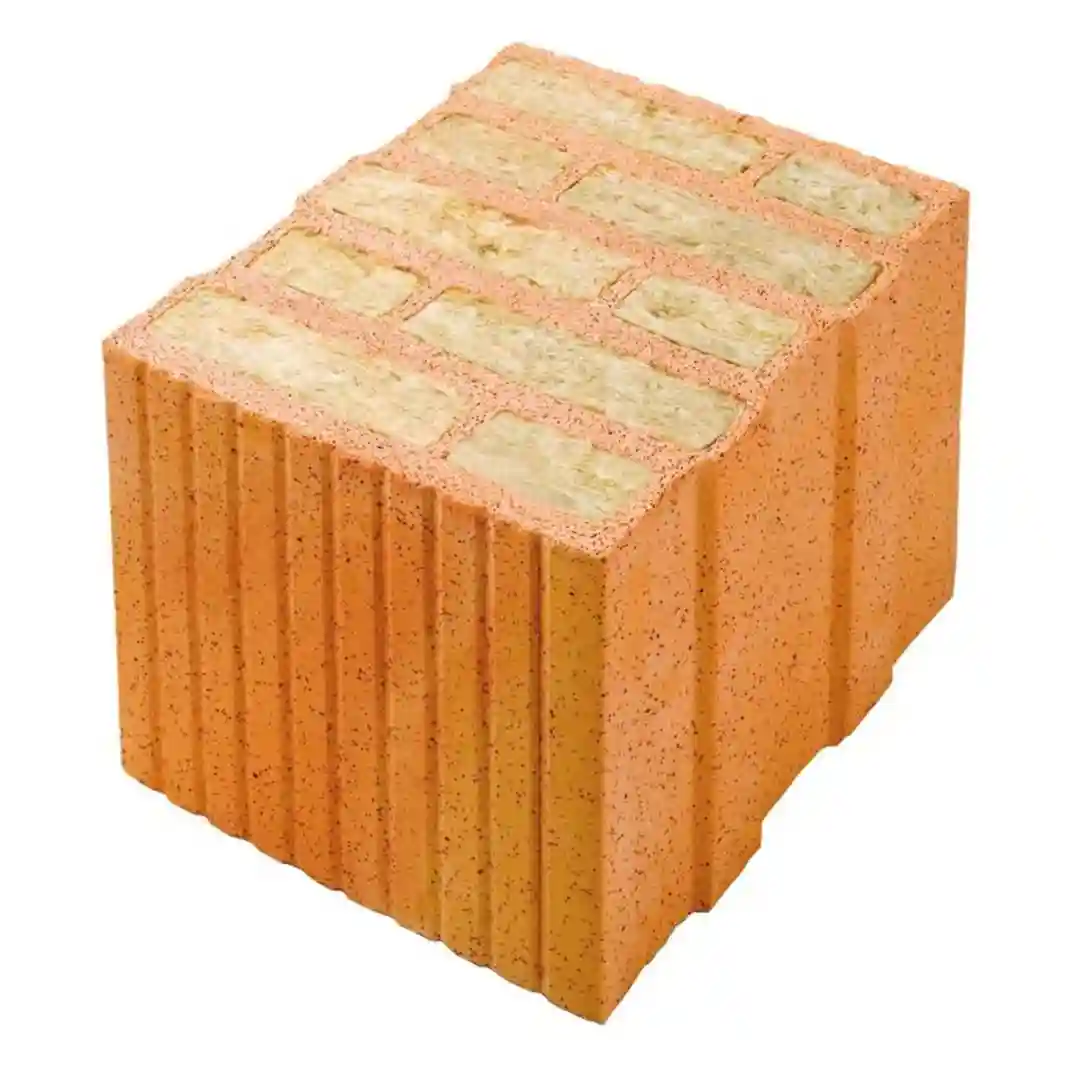

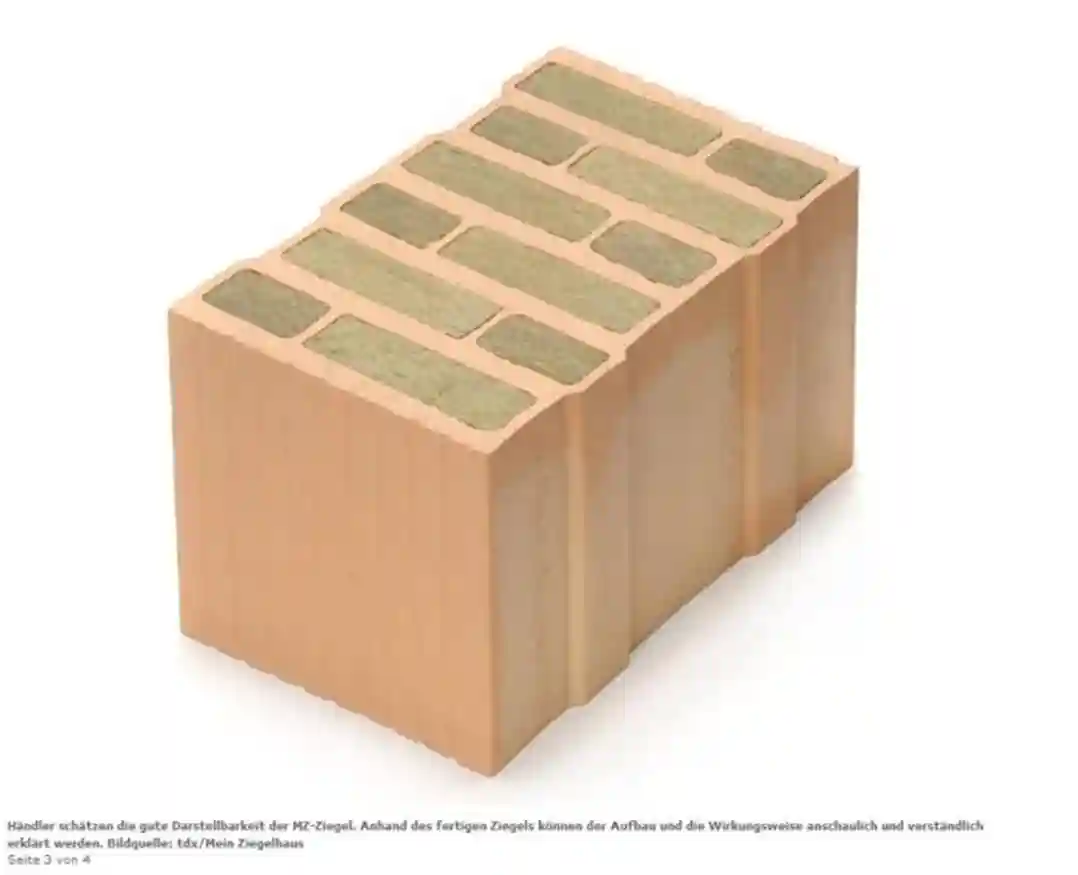

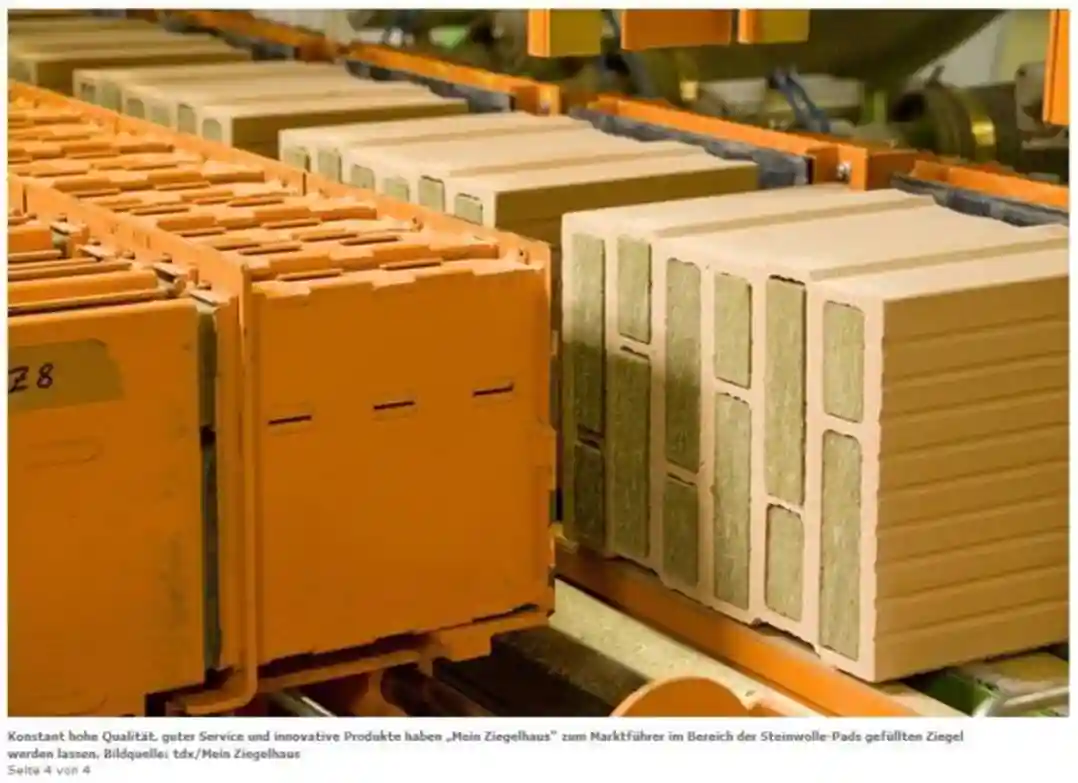

大型烧制粘土空心砌块的空腔内部，填充无机物材质的玻璃纤维保温材料。

大型烧制粘土空心砌块的空腔内部，填充无机物材质的玻璃纤维保温材料。

大型烧制粘土空心砌块的空腔内部，填充无机物材质的玻璃纤维保温材料。

大型烧制粘土空心砌块的空腔内部，填充无机物材质的玻璃纤维保温材料。

大型烧制粘土空心砌块的空腔内部，填充无机物材质的玻璃纤维保温材料。

九、外墙热桥部位的保温

搁置在大型烧制粘土空心砌块墙体上的钢筋混凝土楼板层的外侧位置，

是一个所谓的“热桥”现象容易发生的部位，需要在外端面上，围贴挤塑XPS聚苯乙烯泡沫保温板，进行特别的构造处理。

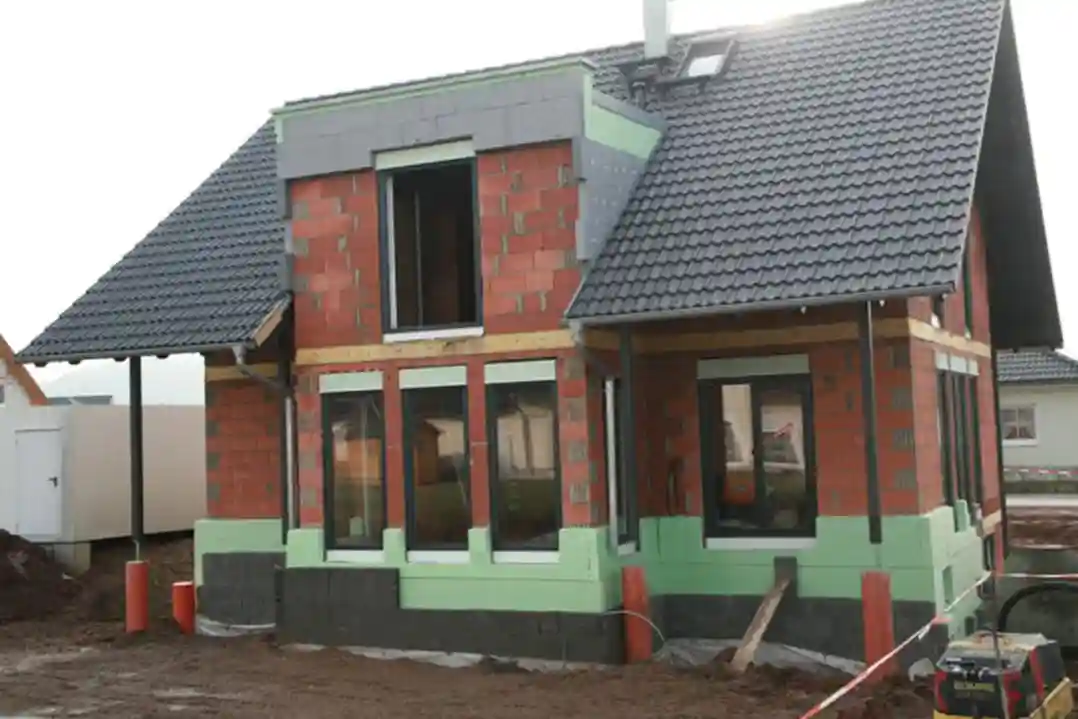

蒸压加气混凝砌块承重墙体上，搁置混凝土楼板以及局部构造圈梁的位置，已经围贴了浅绿色的挤塑XPS聚苯乙烯泡沫保温板。

十、多层中空玻璃窗户

采光玻璃本身的导热性能较大，是住宅内部能量损失的一个重要途径。

早期的单层玻璃窗户，在节能住宅上已不再使用，取而代之的是双层甚至是三层的中空低辐射（Low-E）玻璃窗户。各层玻璃之间，为了提高保温隔热、吸音隔声的效果，有的还填充氩气等气体。

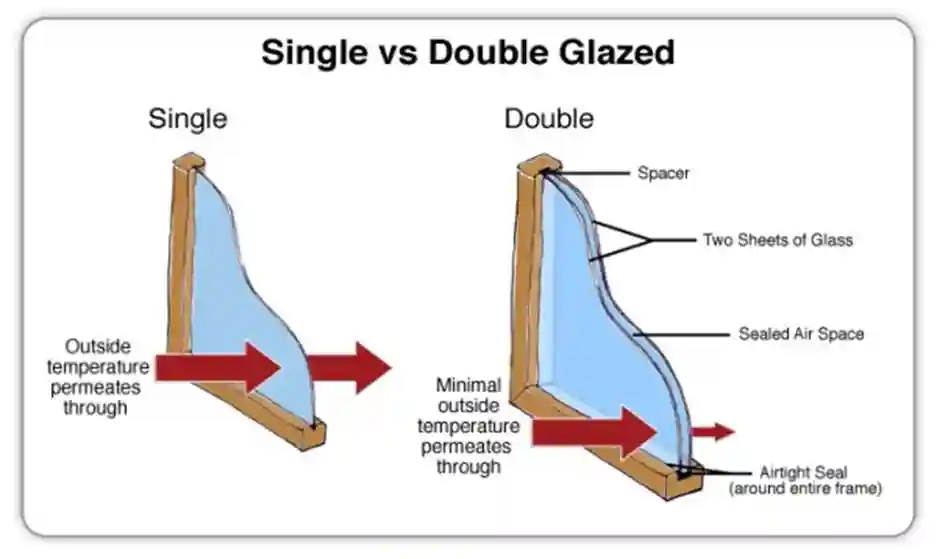

单层玻璃窗户与双层玻璃窗户的对比示意图

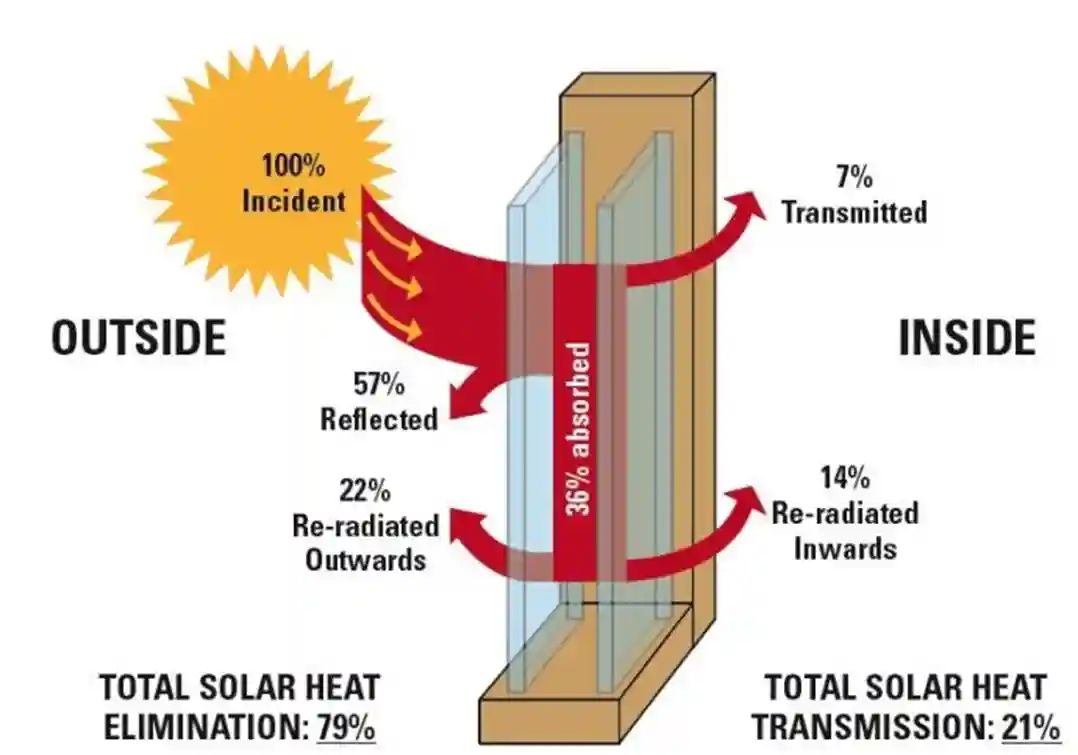

双层玻璃窗户节能效果示意图

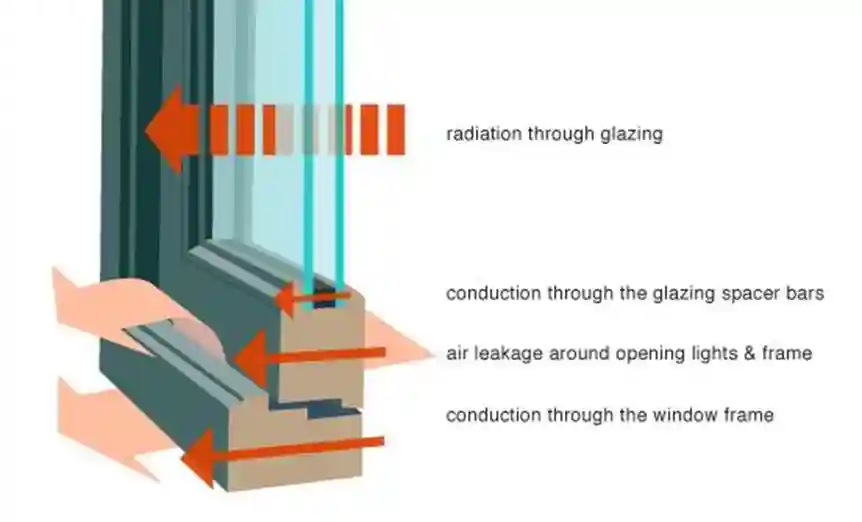

双层玻璃窗户能量散失示意图

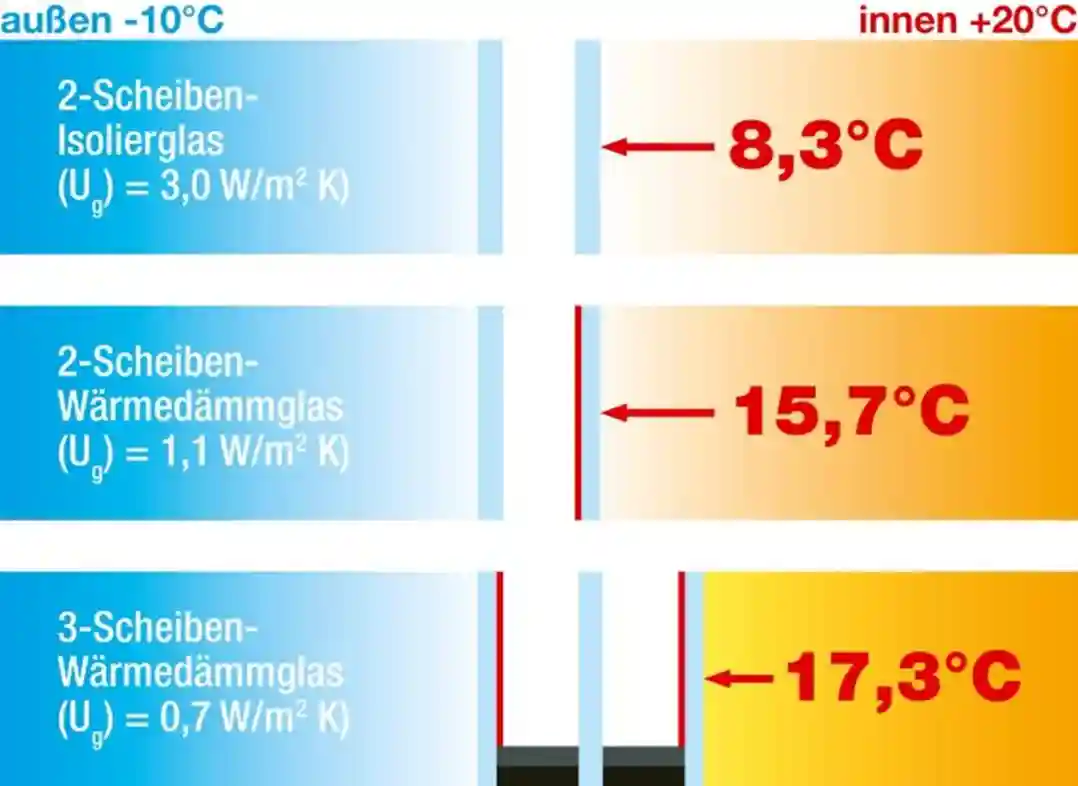

双层普通玻璃、双层镀膜玻璃、三层镀膜玻璃，节能效果对比示意图。

木结构独立住宅，窗台节点位置，墙体保温构造，三层玻璃窗户构造，三维立体，放大剖解，示意图。

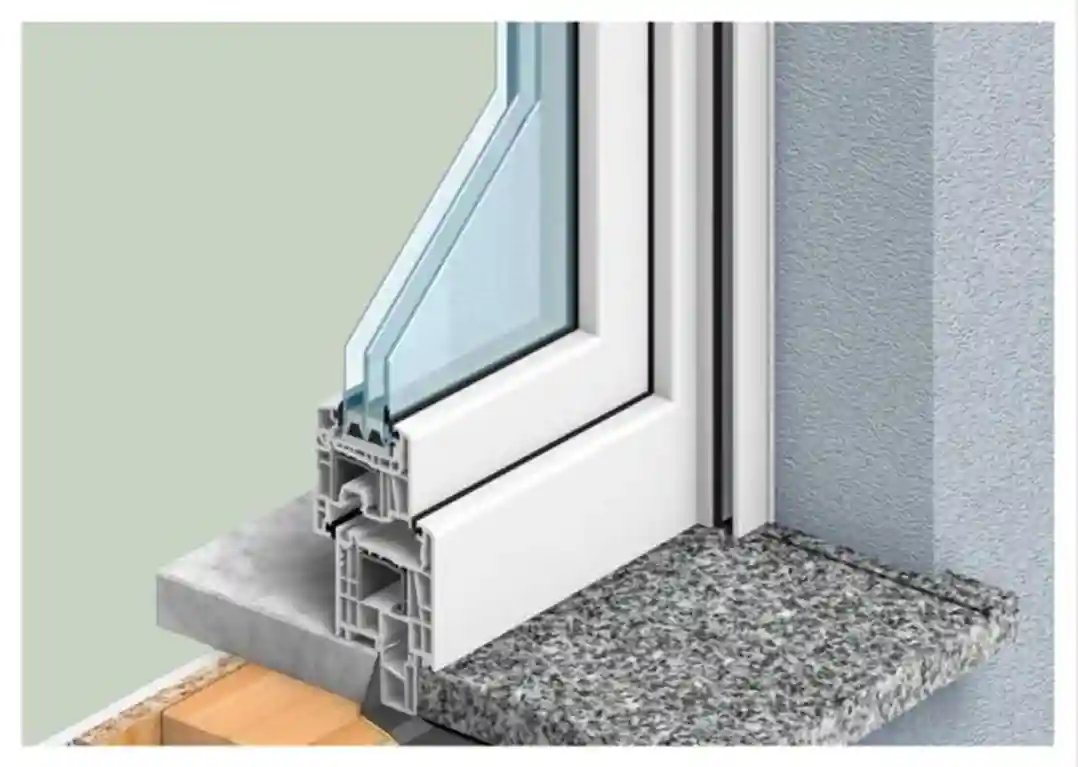

窗台节点位置，墙体保温构造，三层玻璃窗户构造，三维立体，放大剖解，示意图。

窗框断面为具有断热桥构造的异型空腔材料。

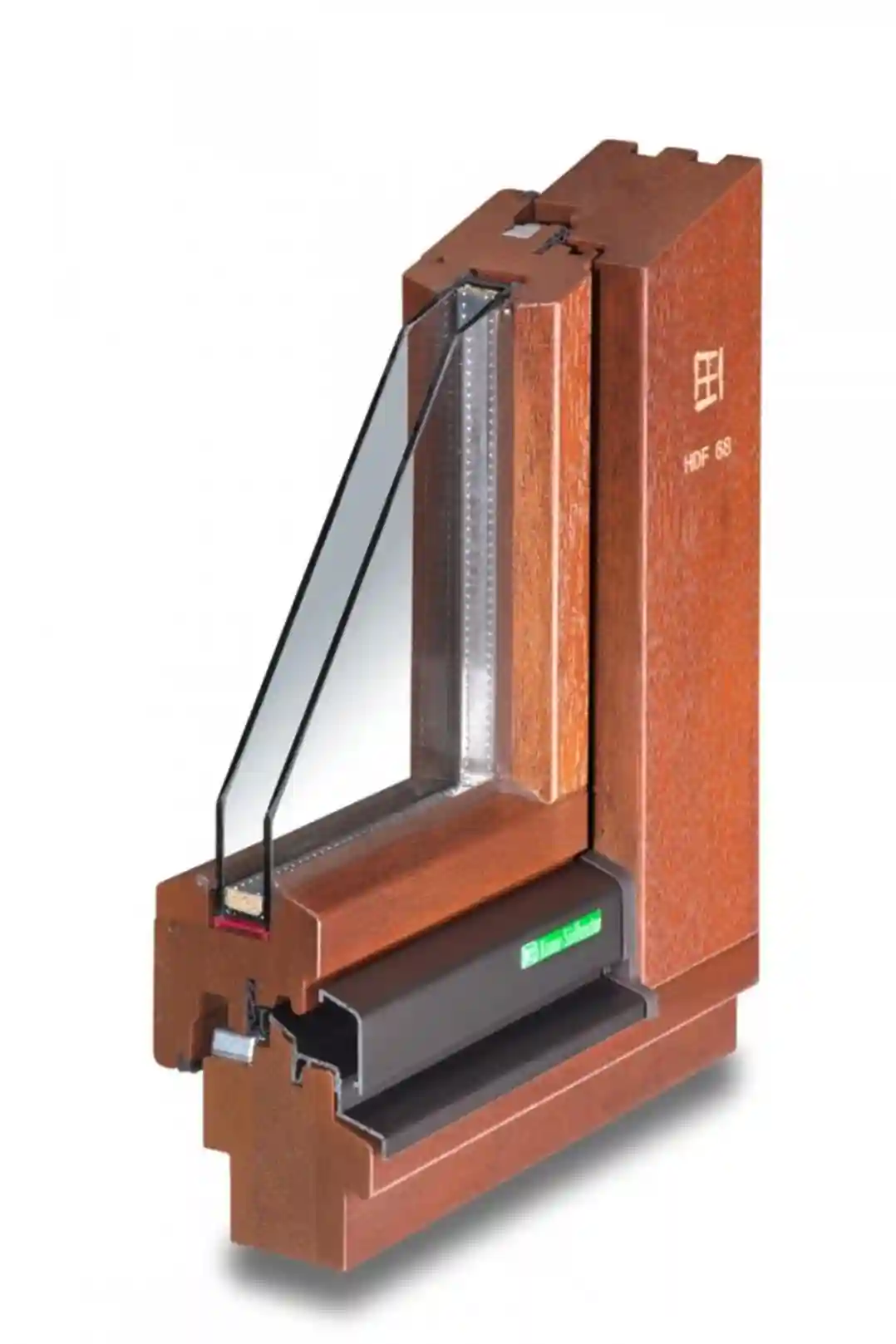

双层中空玻璃窗户，三维立体剖解示意图。

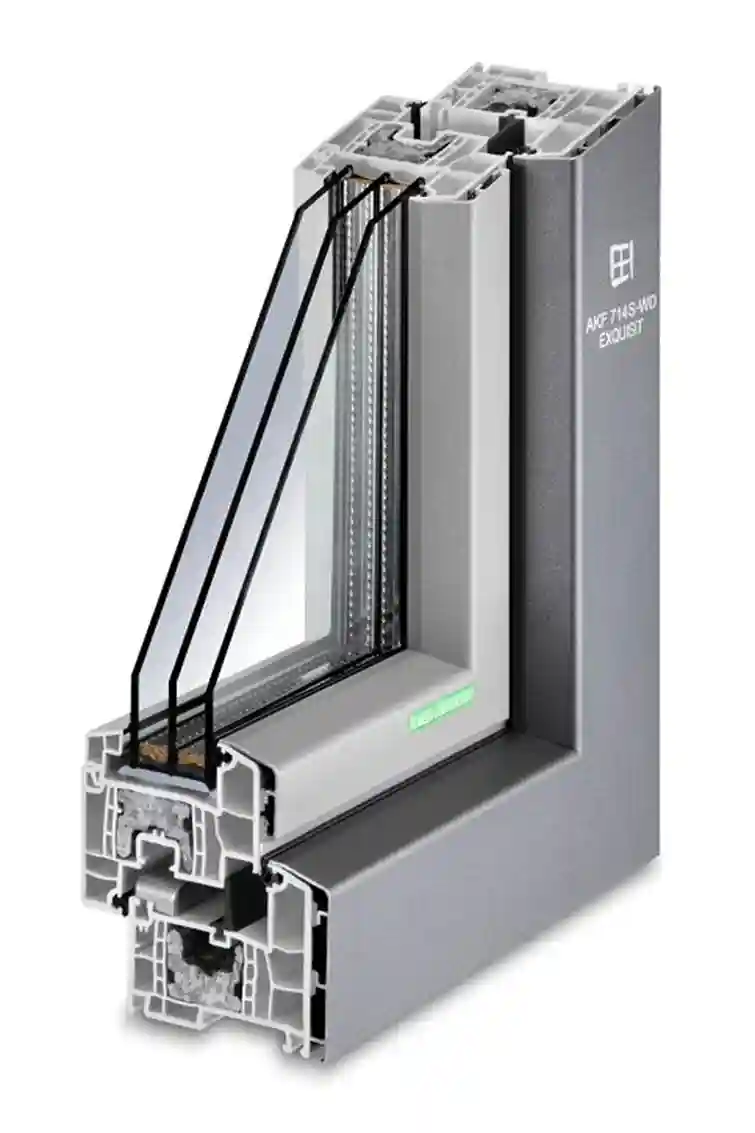

三层中空玻璃窗户，三维立体剖解示意图。

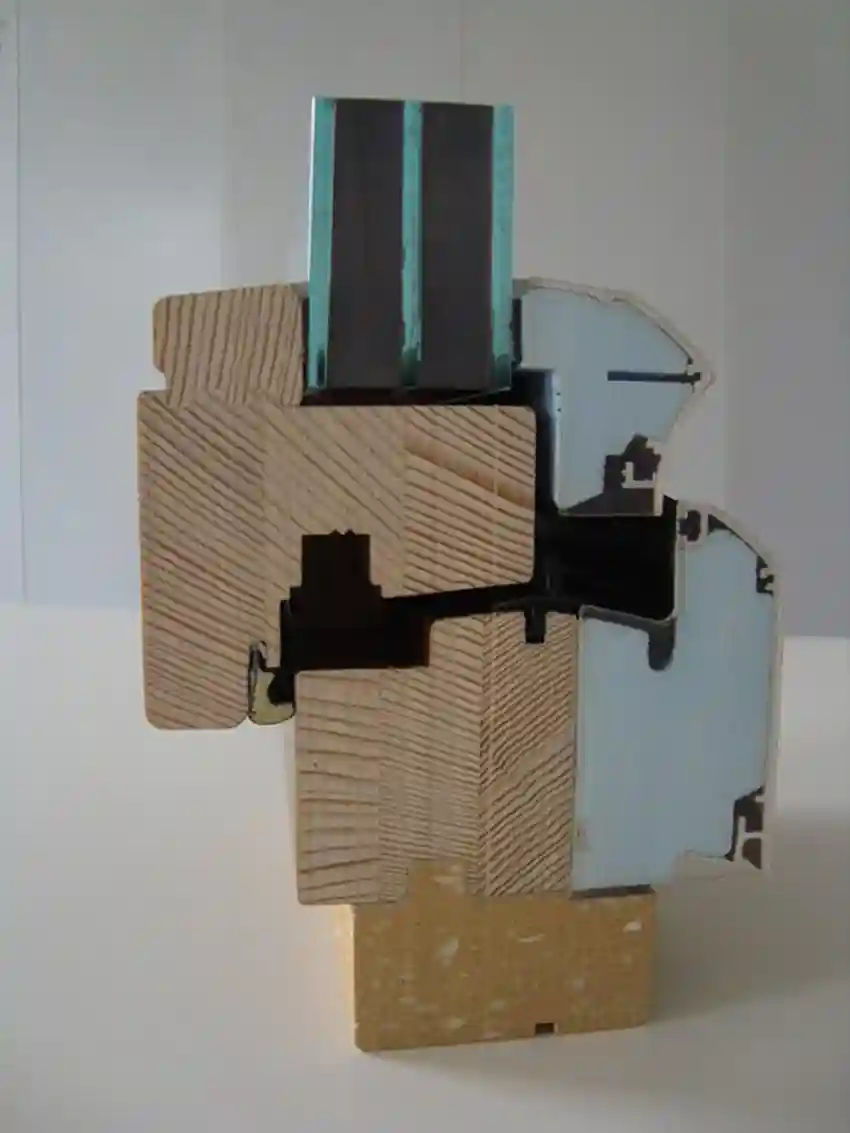

三层中空玻璃的窗户断面，窗框有两部分构造组成，一是复合木材窗框，二是填充保温材料的异型铝合金窗框。

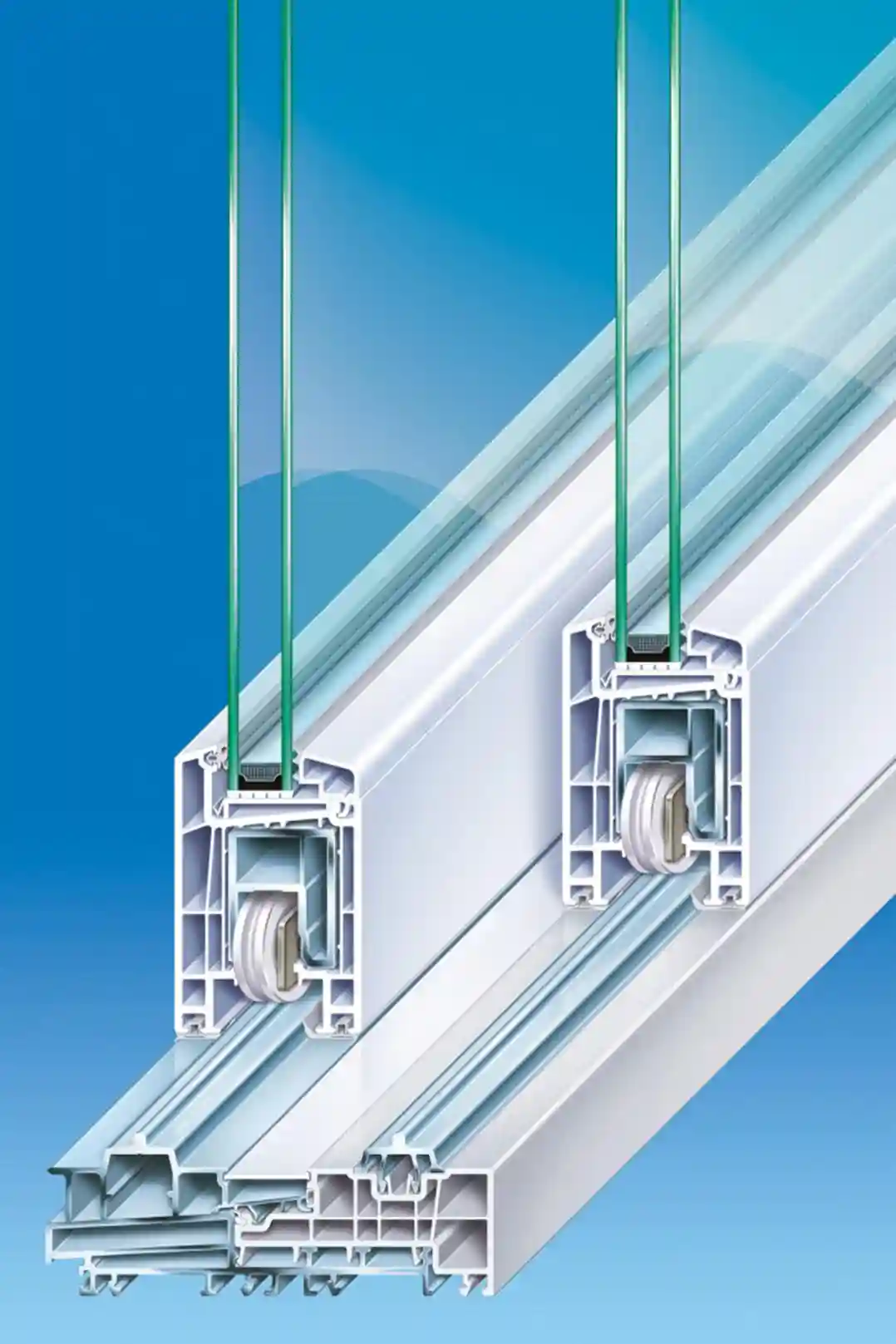

双层窗扇的窗户，断面剖解，示意图。

每层窗户，均为双层中空玻璃的构造形式。

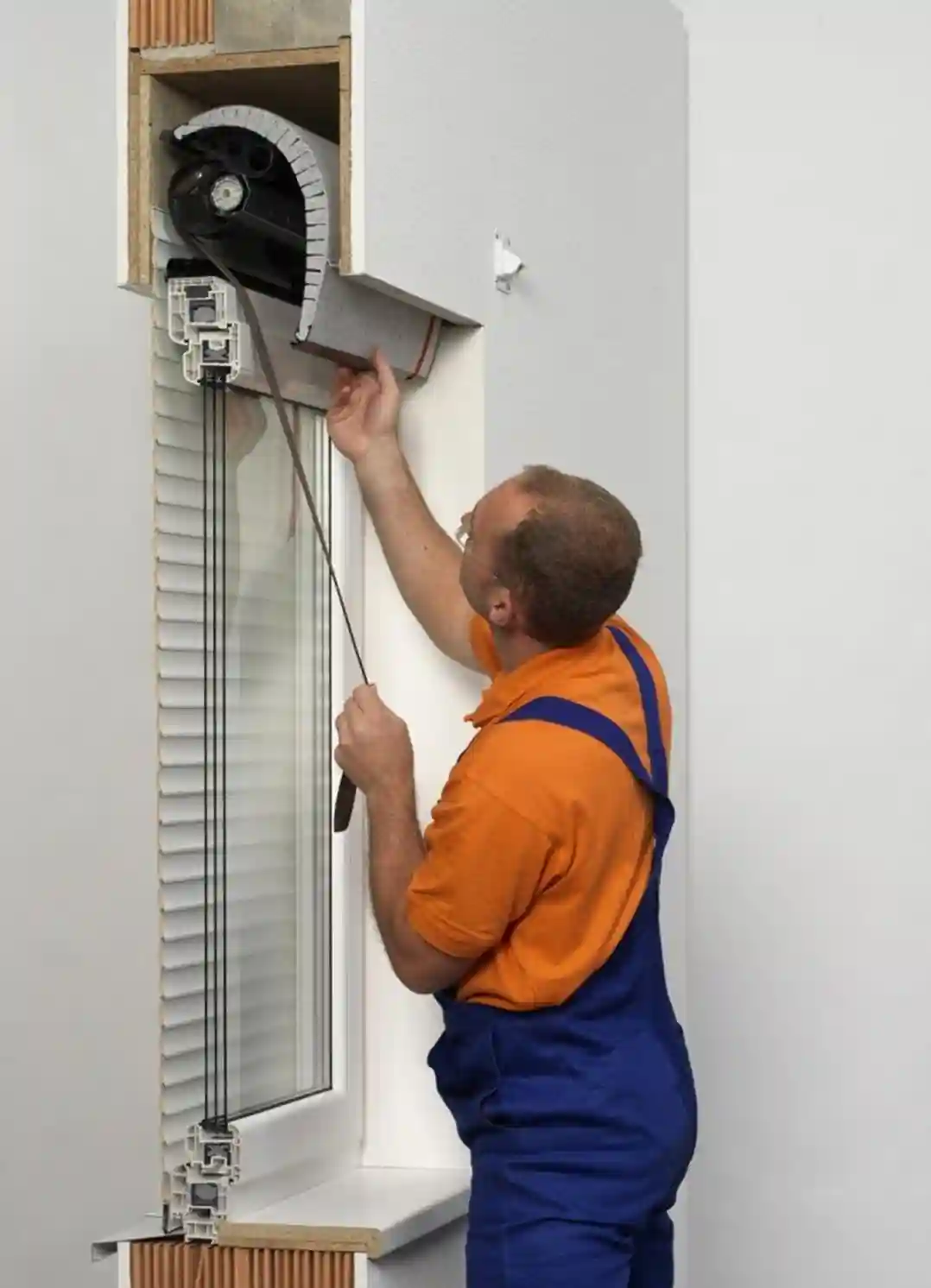

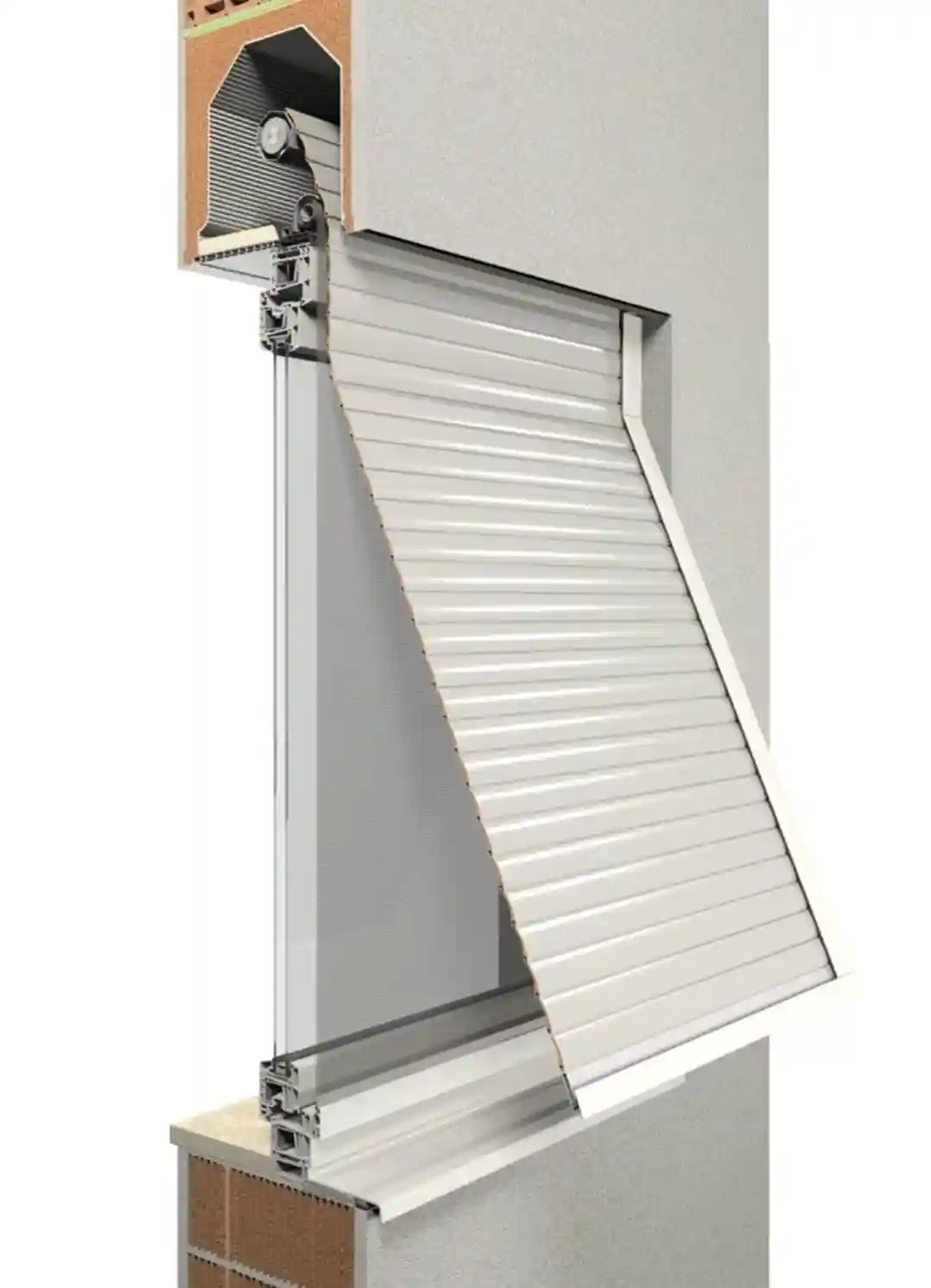

带保温卷帘的双层中空玻璃窗户，三维立体剖解示意图。

带保温卷帘的三层中空玻璃窗户，三维立体剖解示意图。

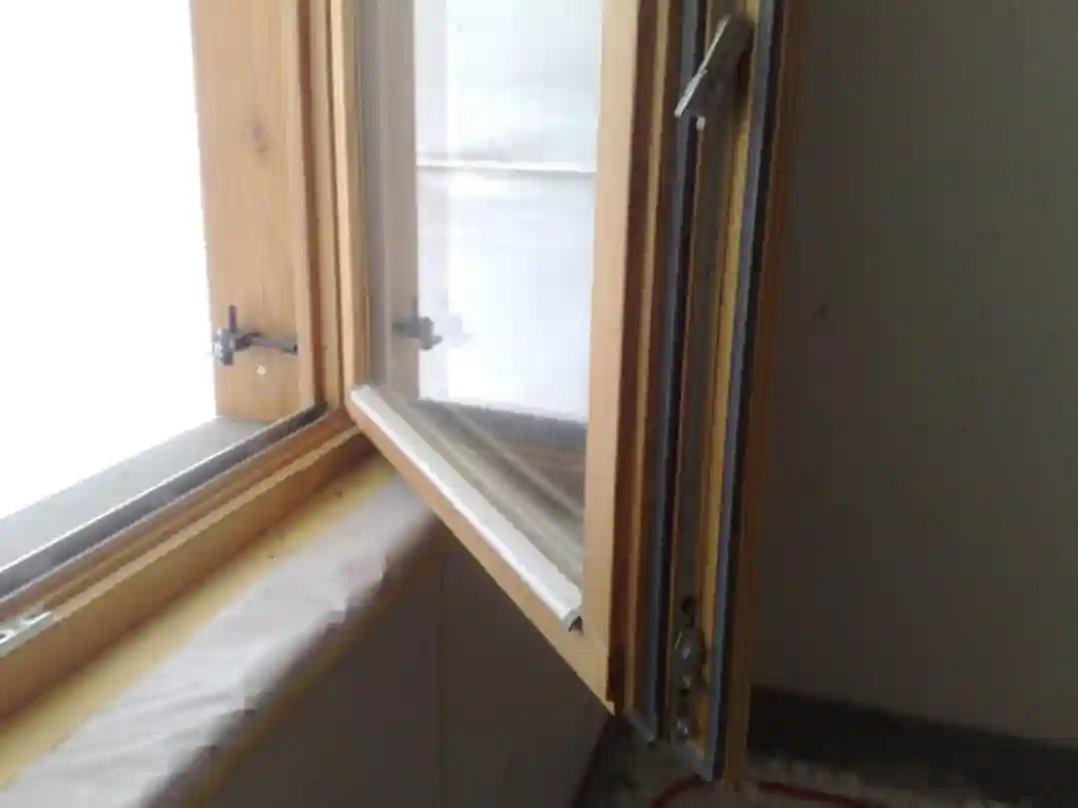

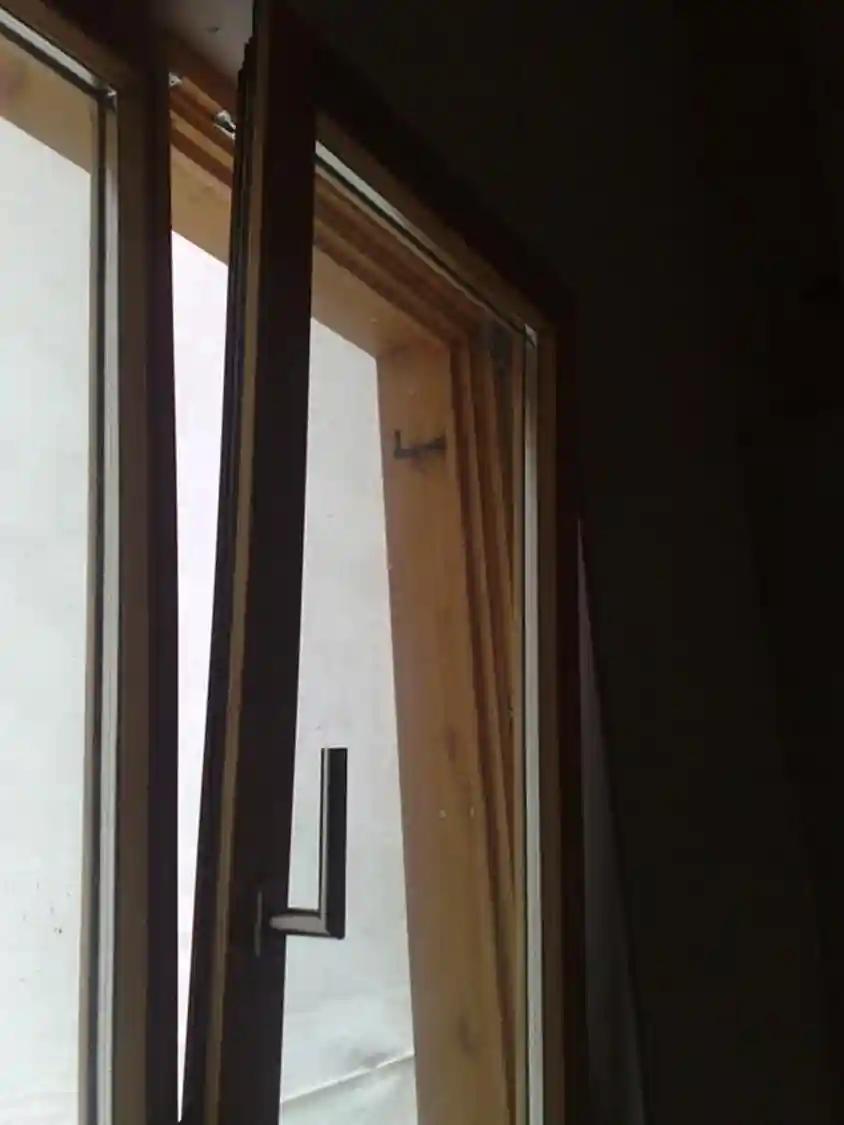

多层中空玻璃，复合实木窗框，保温窗户，实际一例。

十一、外墙内保温

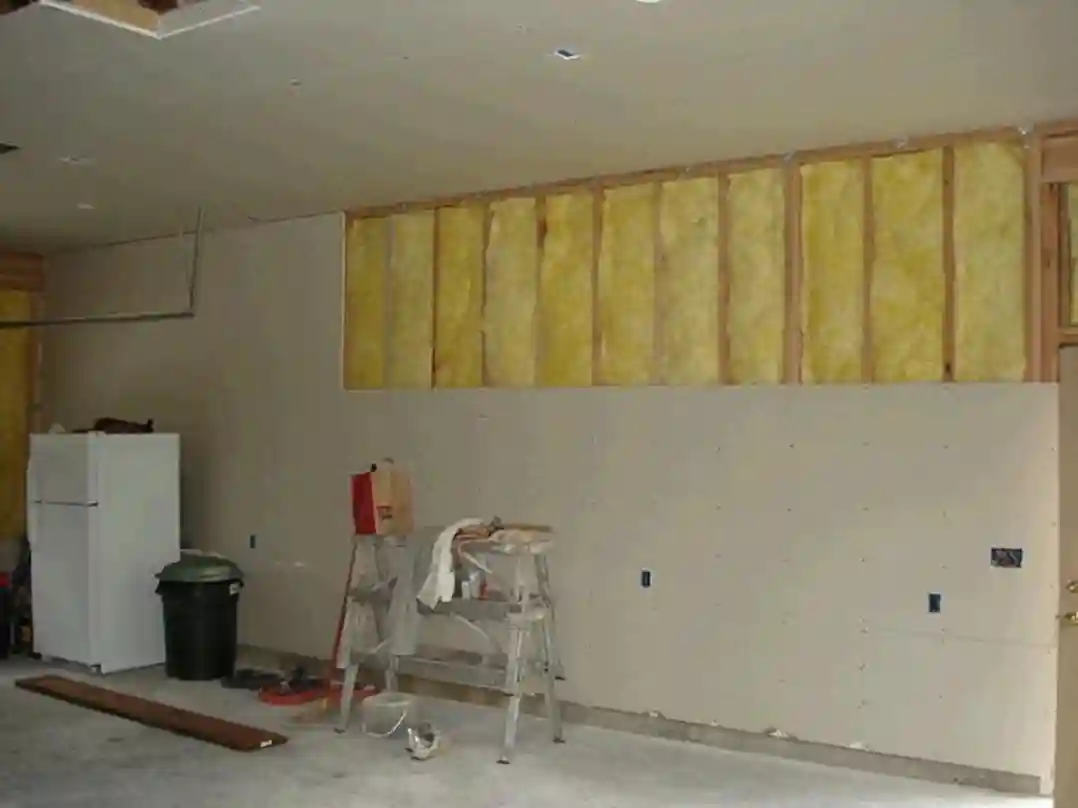

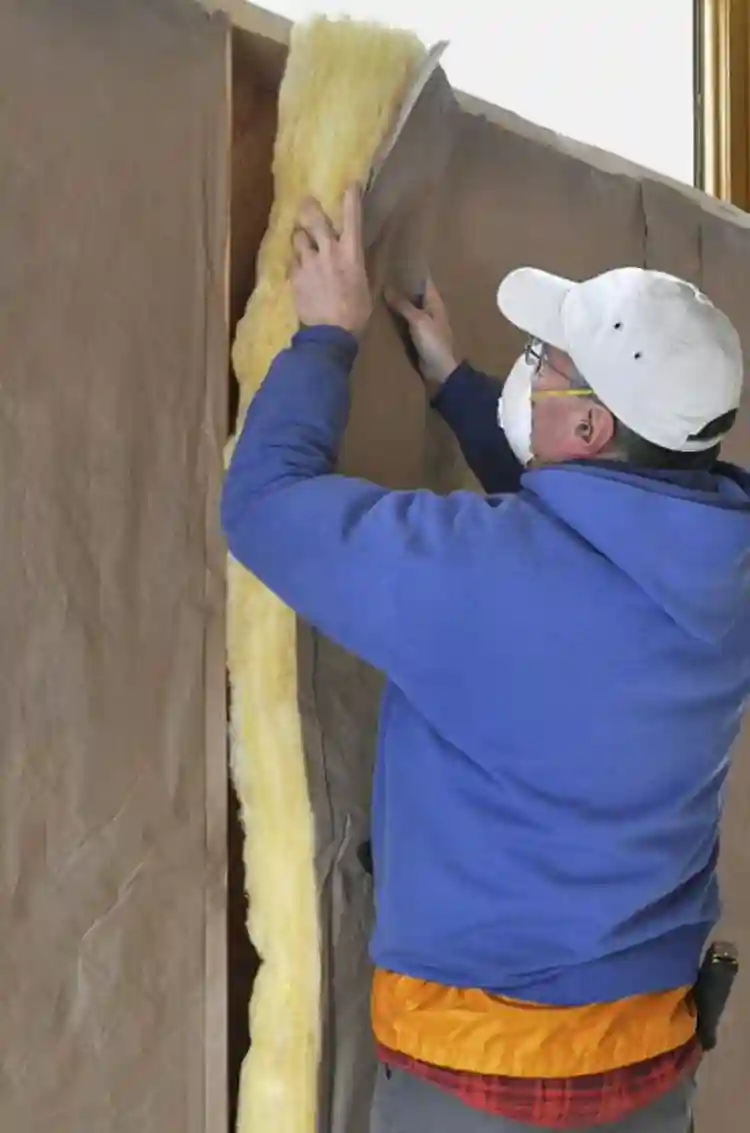

轻型木结构墙体框架的内部，填充一面粘贴牛皮纸的玻璃纤维保温材料。

填充保温材料的轻型木结构墙体框架的室内一侧，钉贴防火型纸面石膏板罩面。

室内墙面，钉贴铝箔保温薄膜，施工现场。

轻型木结构墙体框架的内部，现场发泡聚氨酯泡沫保温材料。

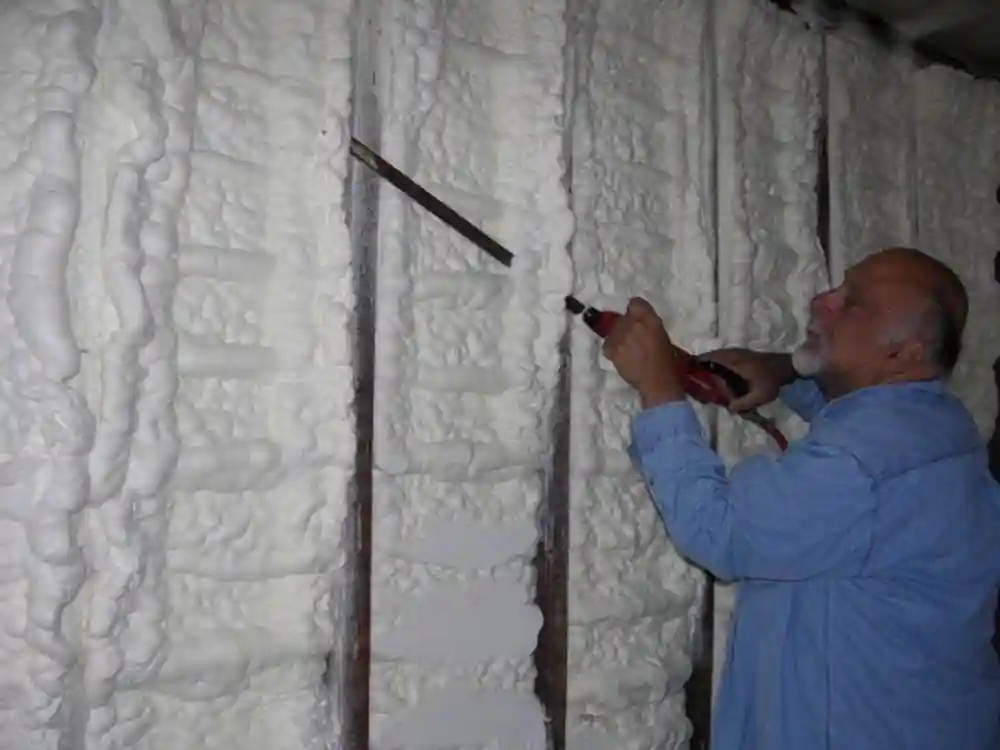

使用专用电热刀具，切削凸出的聚氨酯保温材料的多余部分。

十二、屋顶阁楼保温防水

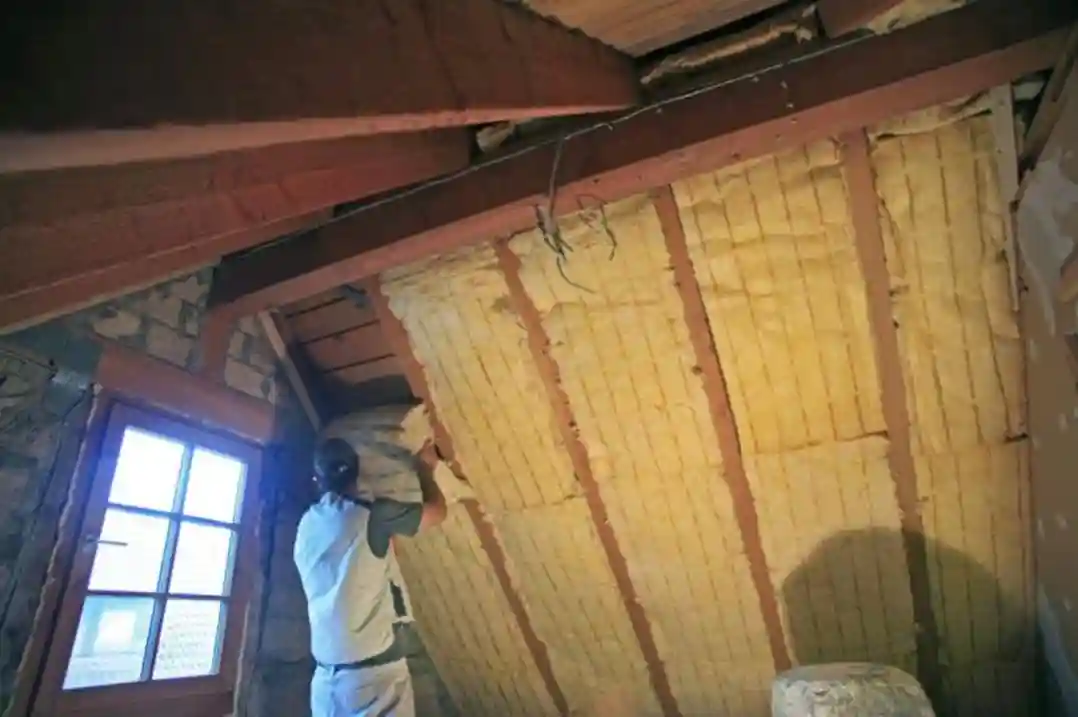

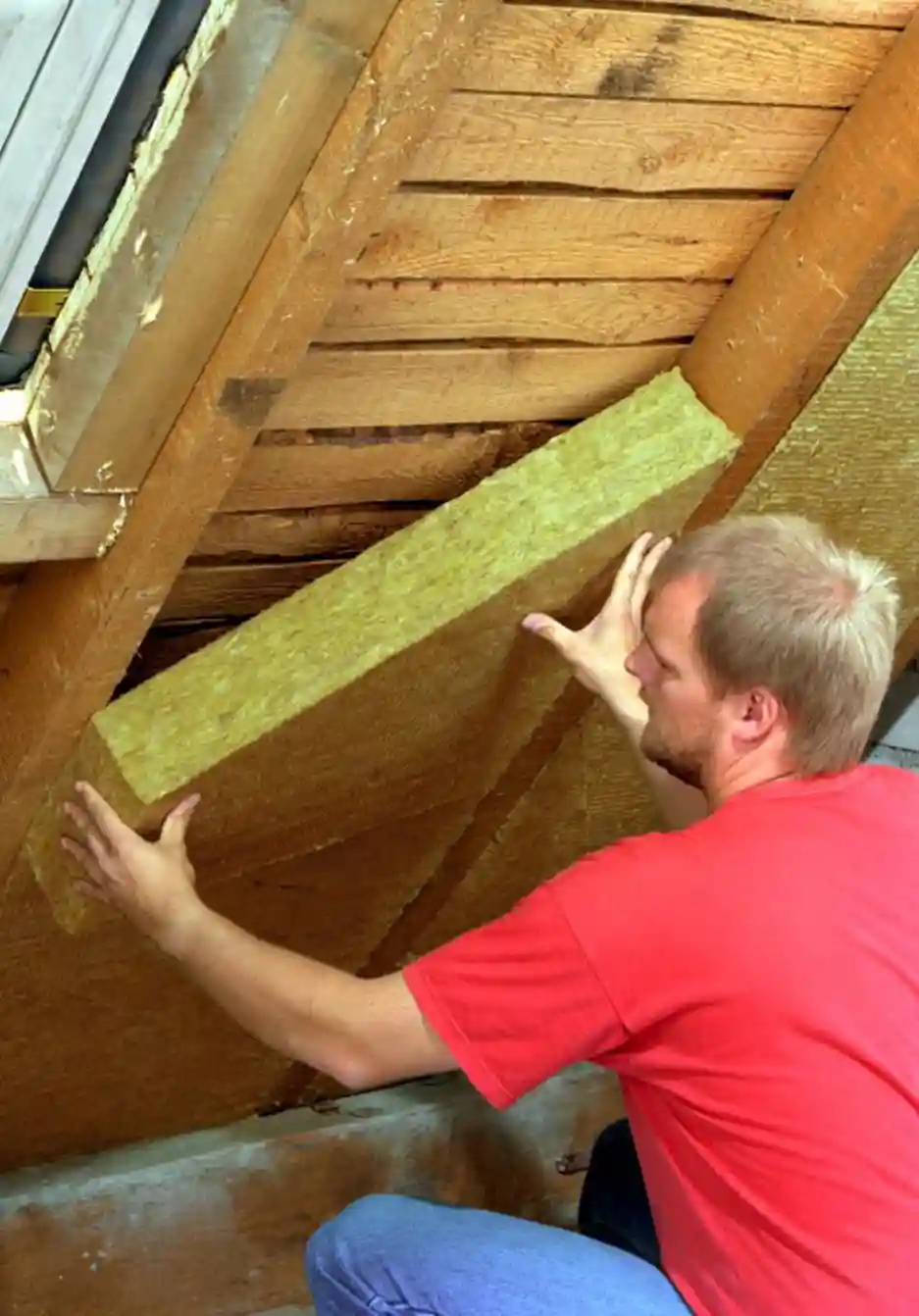

旧建筑阁楼内部，保温升级改造。

旧建筑阁楼内部，保温升级改造。

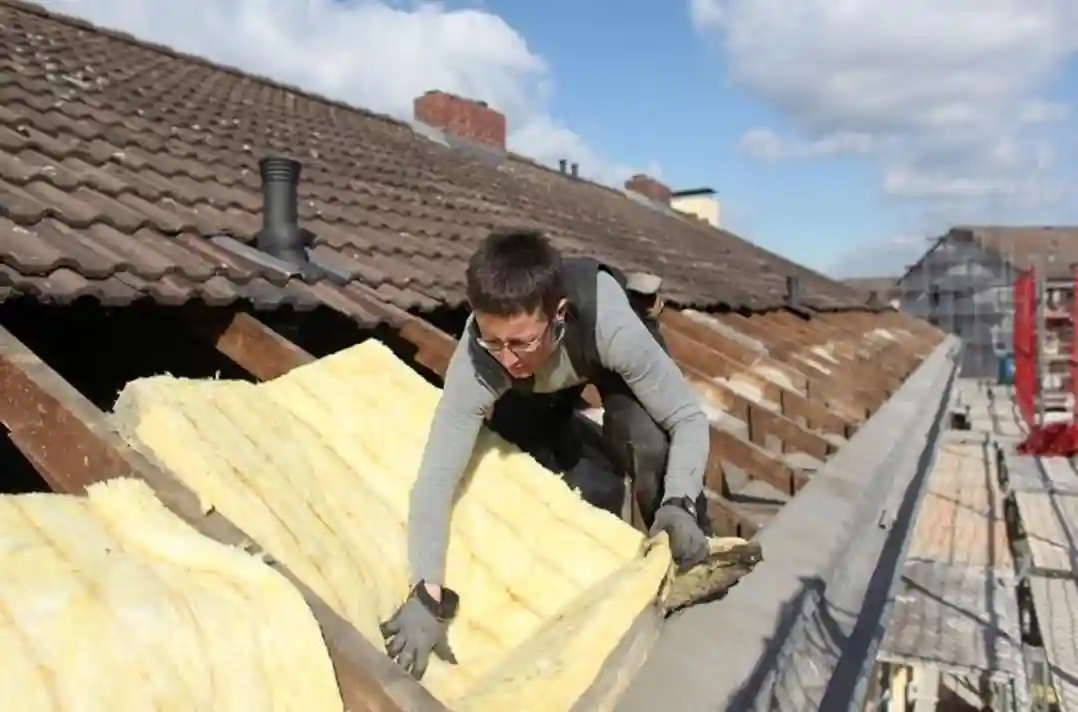

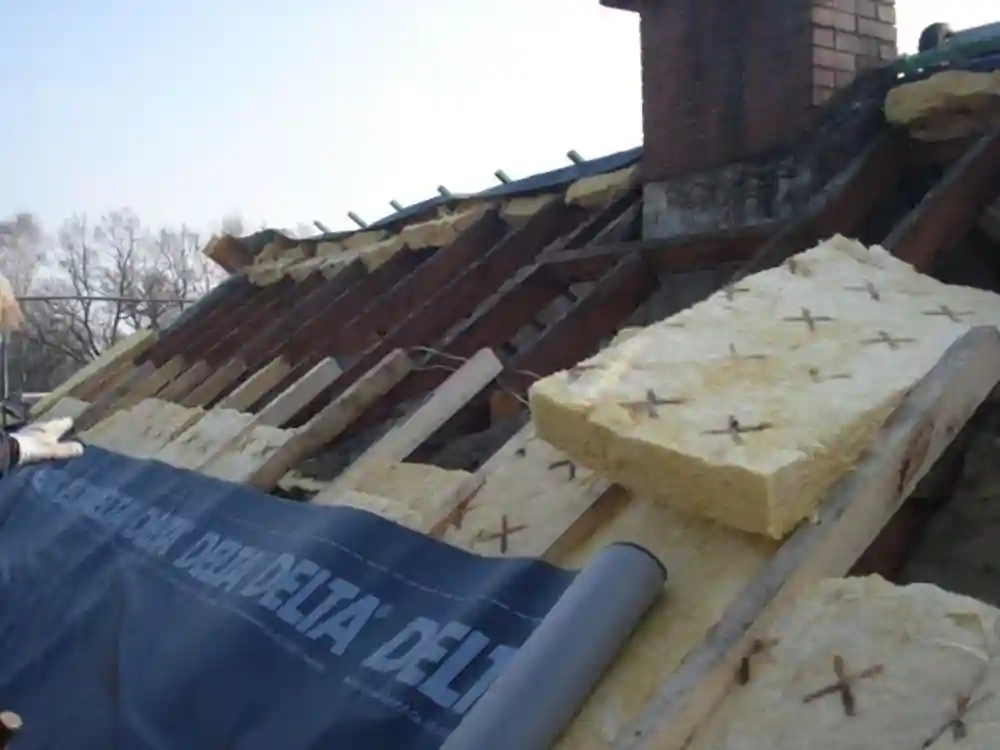

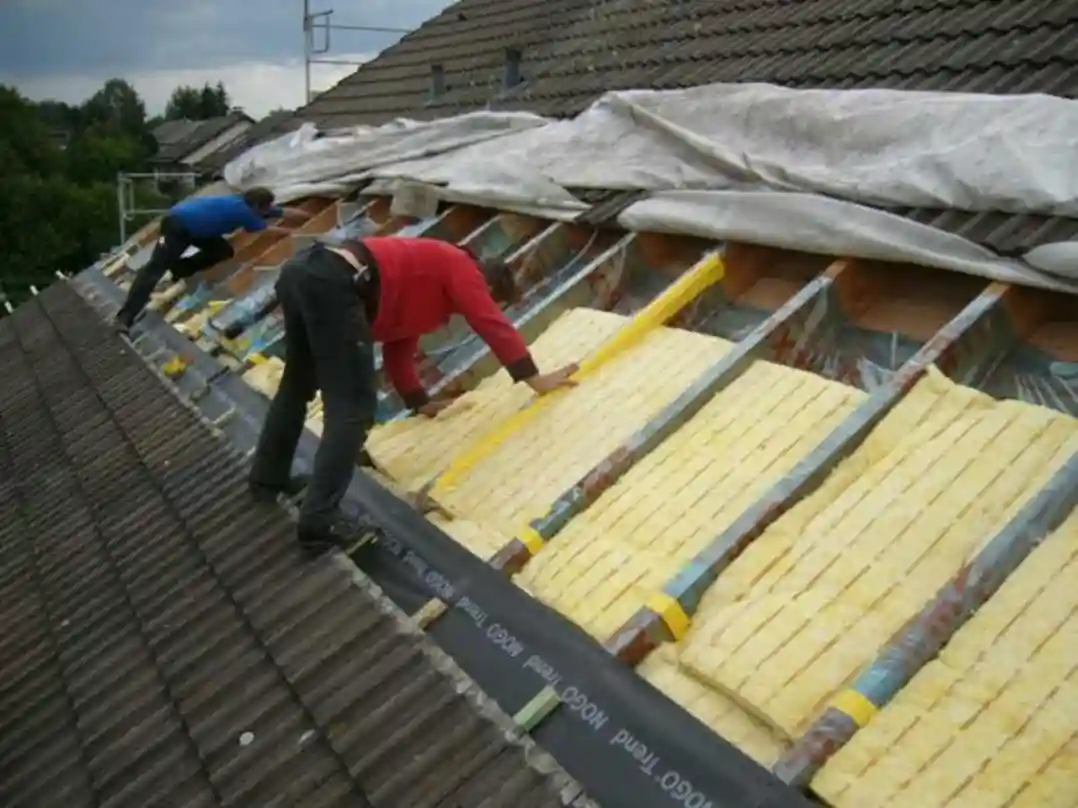

旧建筑屋顶，保温升级改造。

旧建筑屋顶，保温升级改造。

旧建筑屋顶，保温升级改造。

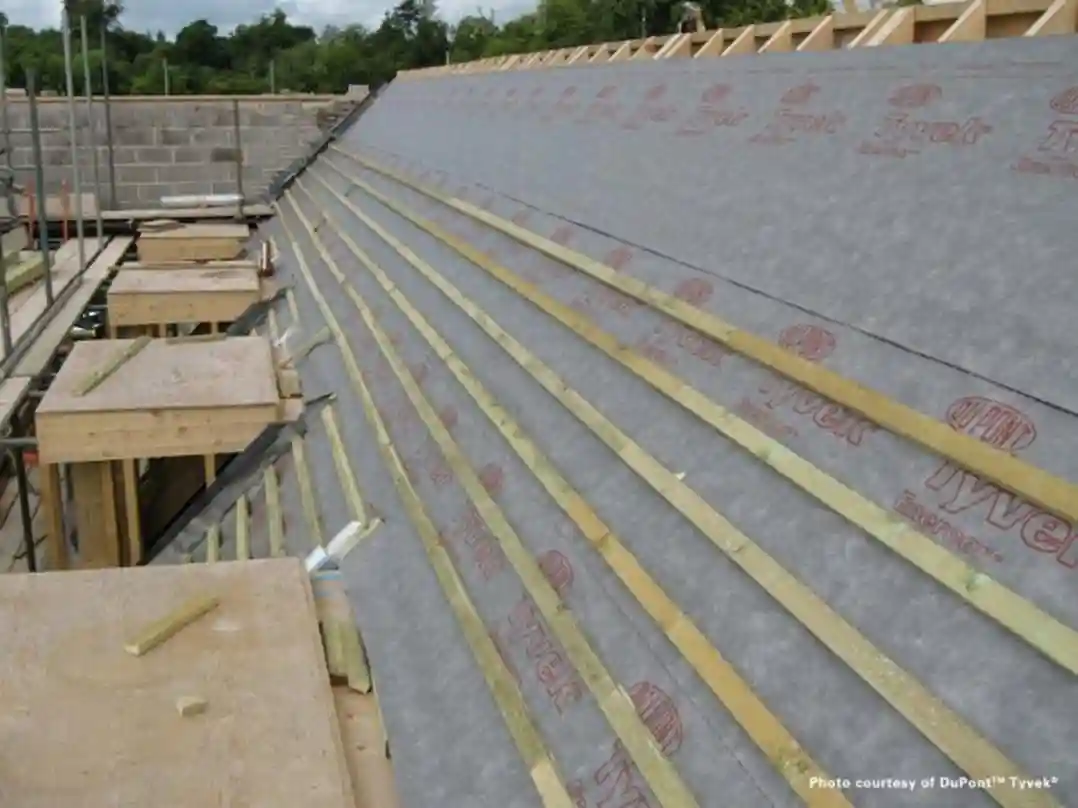

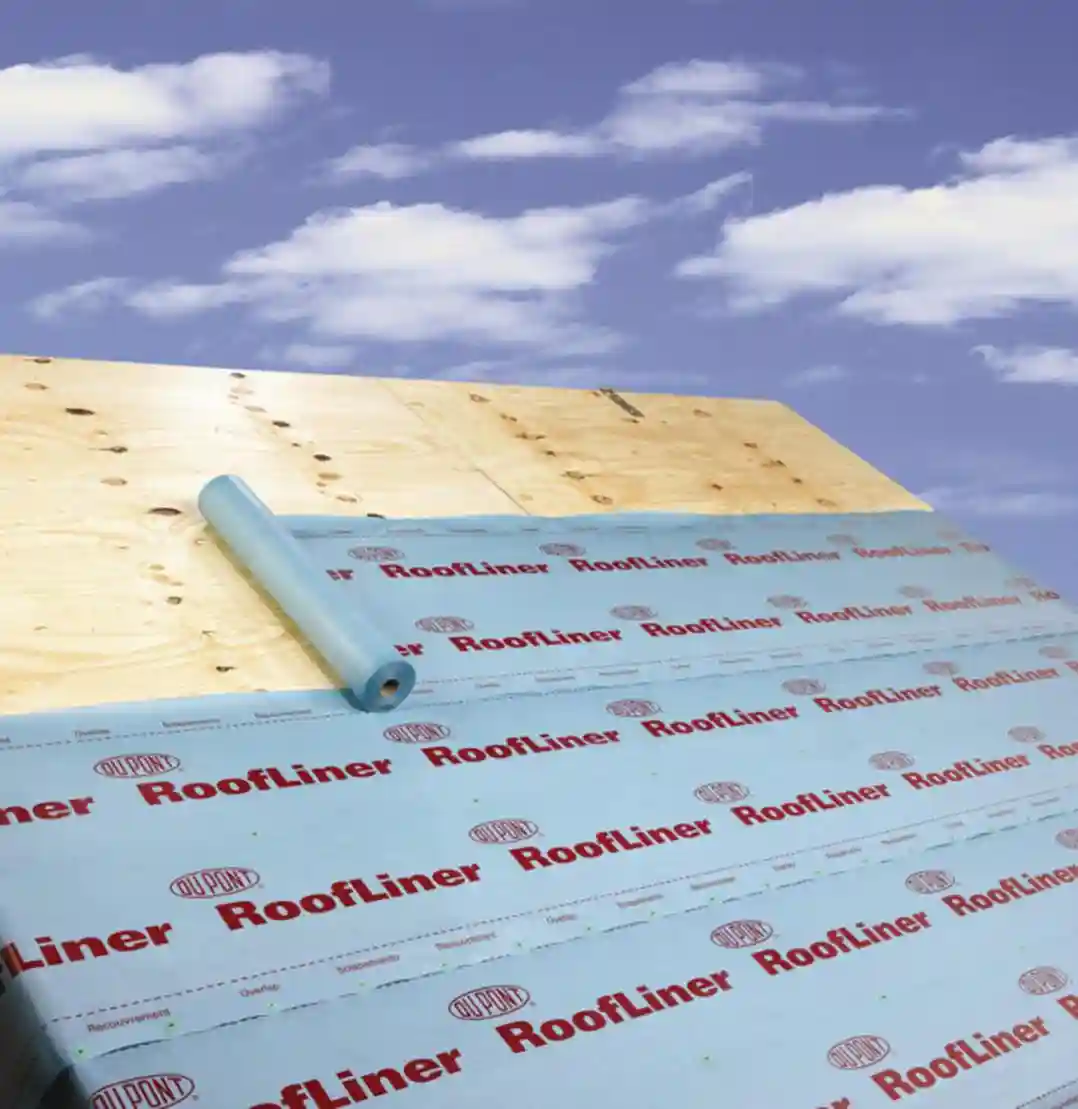

木材屋面板的上方，铺设美国杜邦（DUPONT）公司生产的防水卷材。

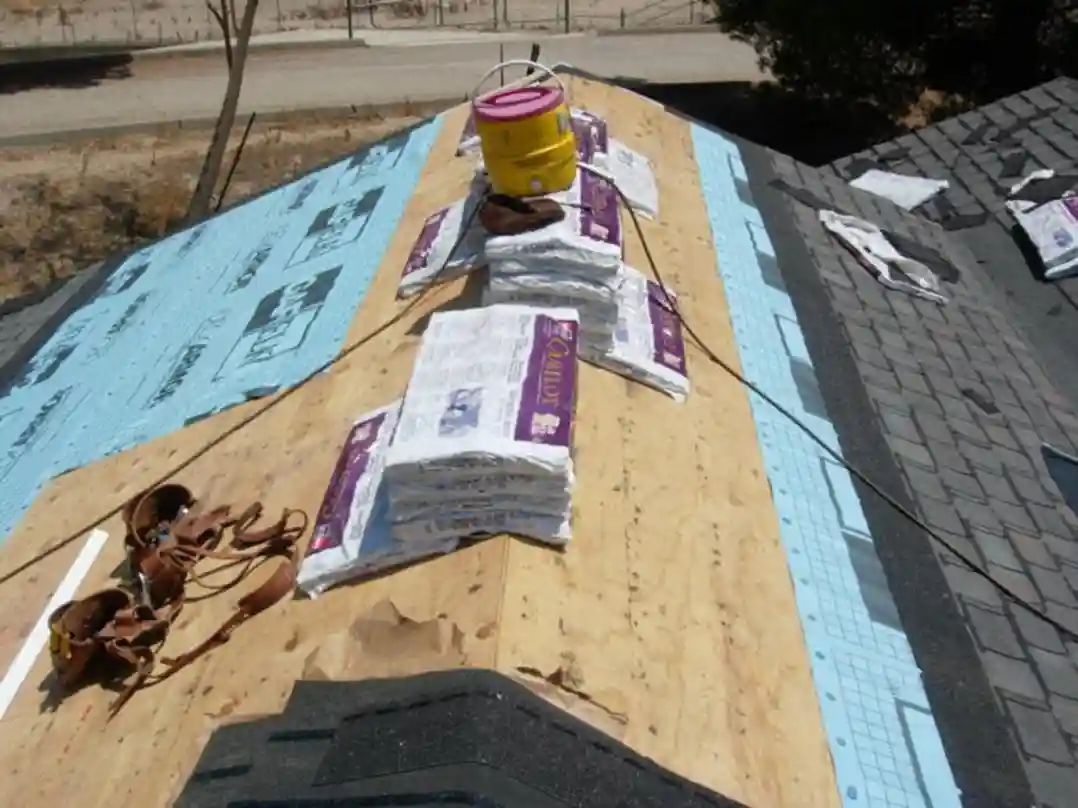

北美地区常见的沥青油毡材质的瓦片屋面，构造施工现场。

承重木结构屋架的外侧，铺设美国杜邦（DUPONT）公司生产的专用防水卷材。

十三、地板采暖

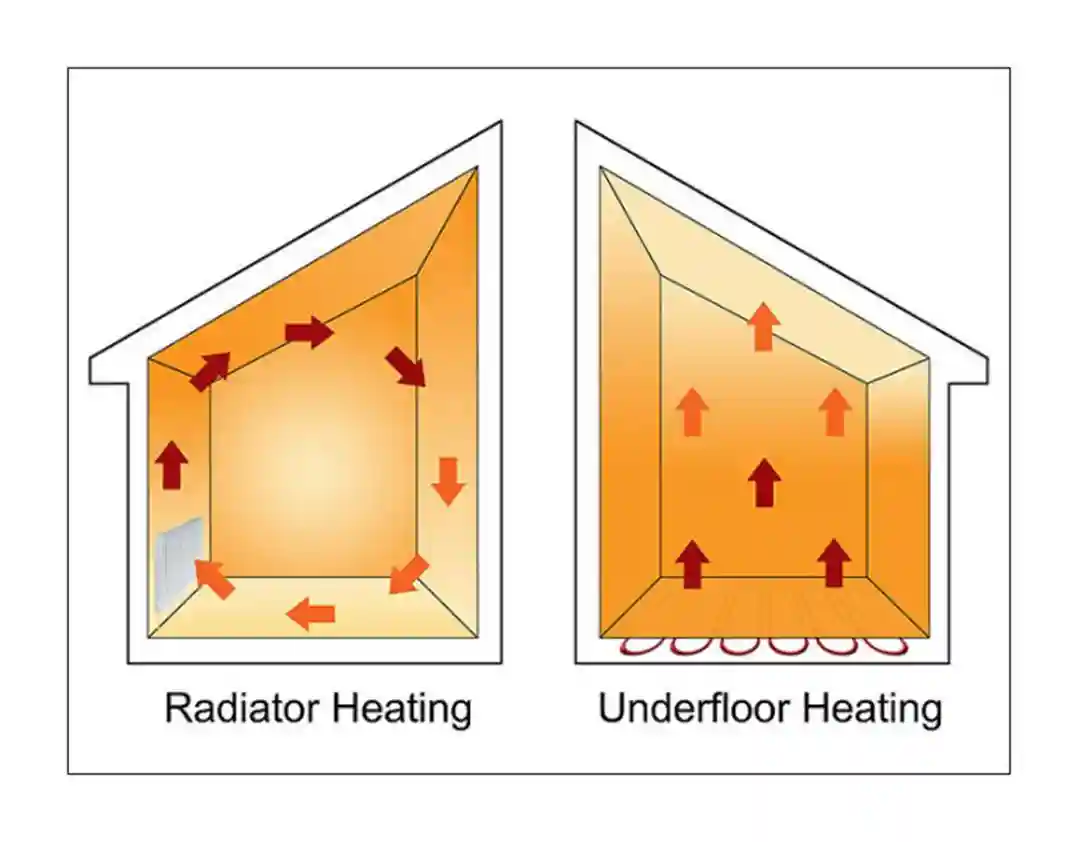

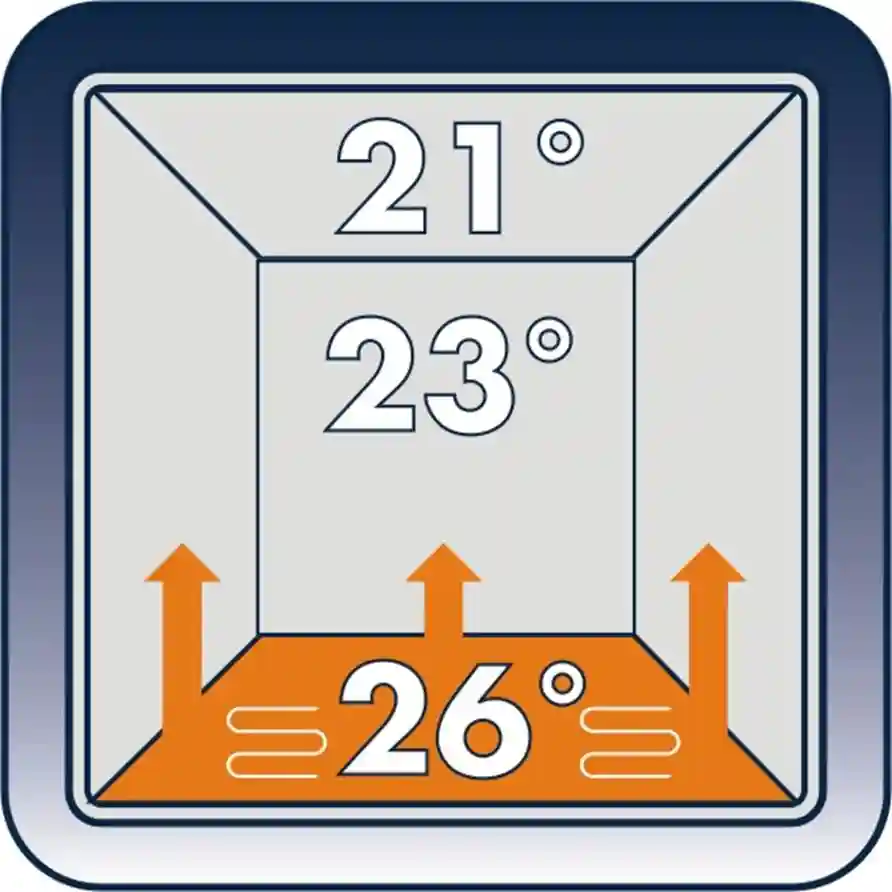

传统立式暖气片采暖室内热量分布效果，与低温热水辐射地板采暖——地暖，室内热量分布效果，对比示意图。

地暖房间内部，温度由低空到高空，逐渐降低，适合人体的舒适感觉。

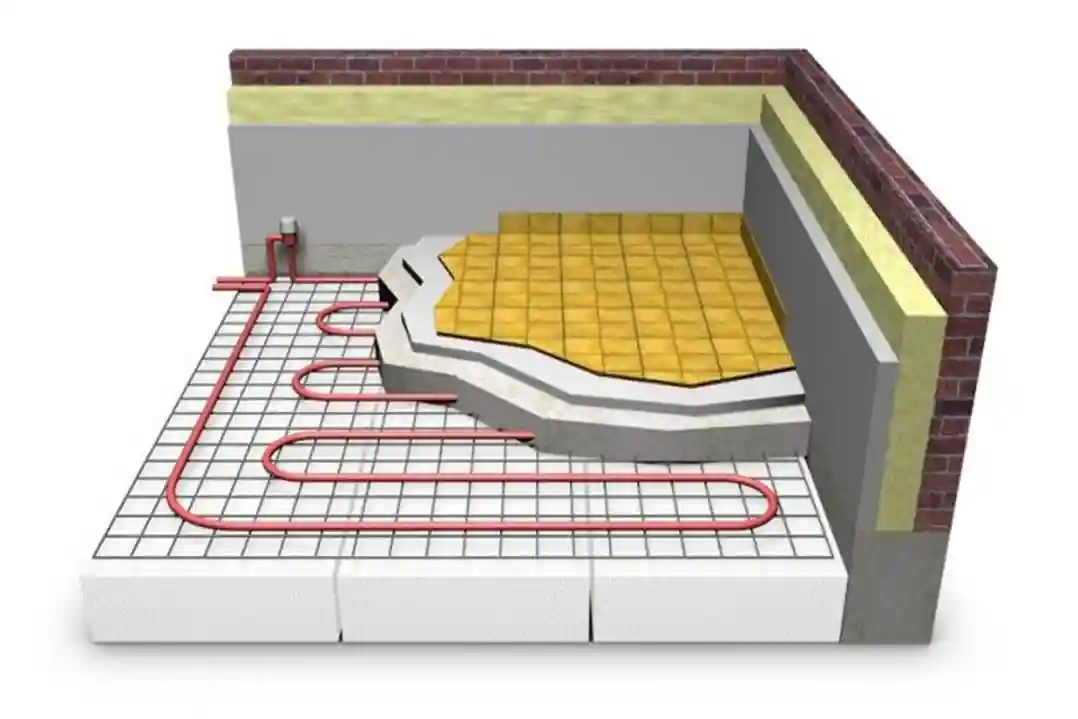

低温热水辐射地板采暖——地暖，构造组成，三维立体剖解，示意图。

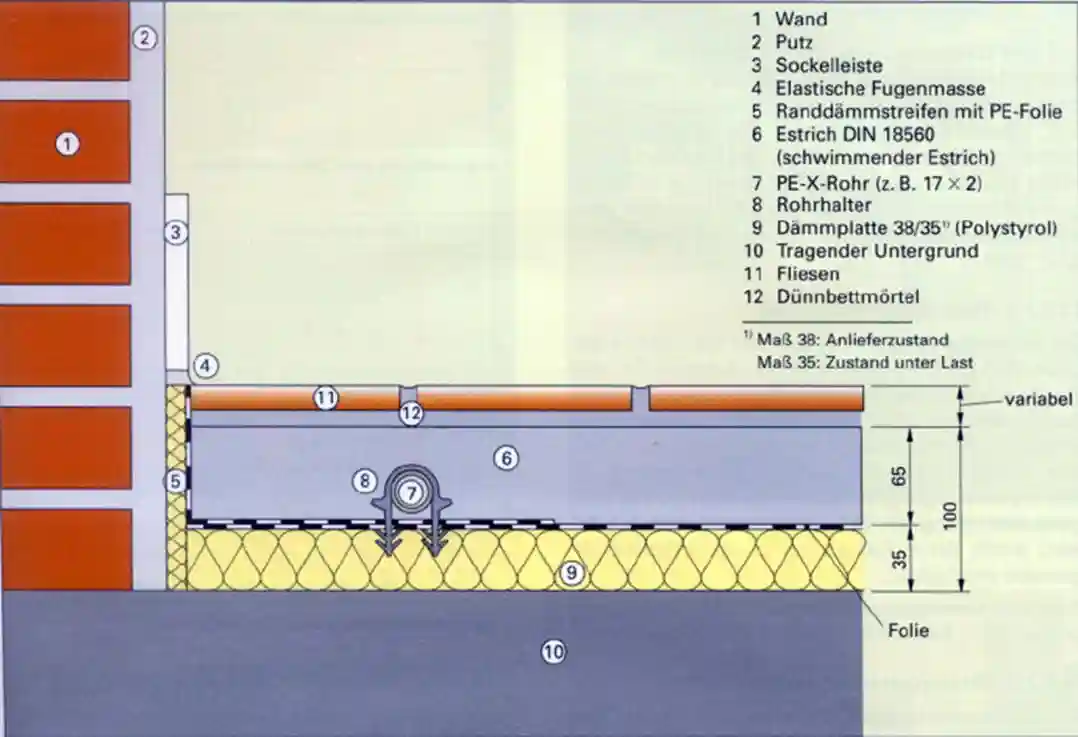

低温热水辐射地板采暖——地暖，构造组成，断面剖解，示意图

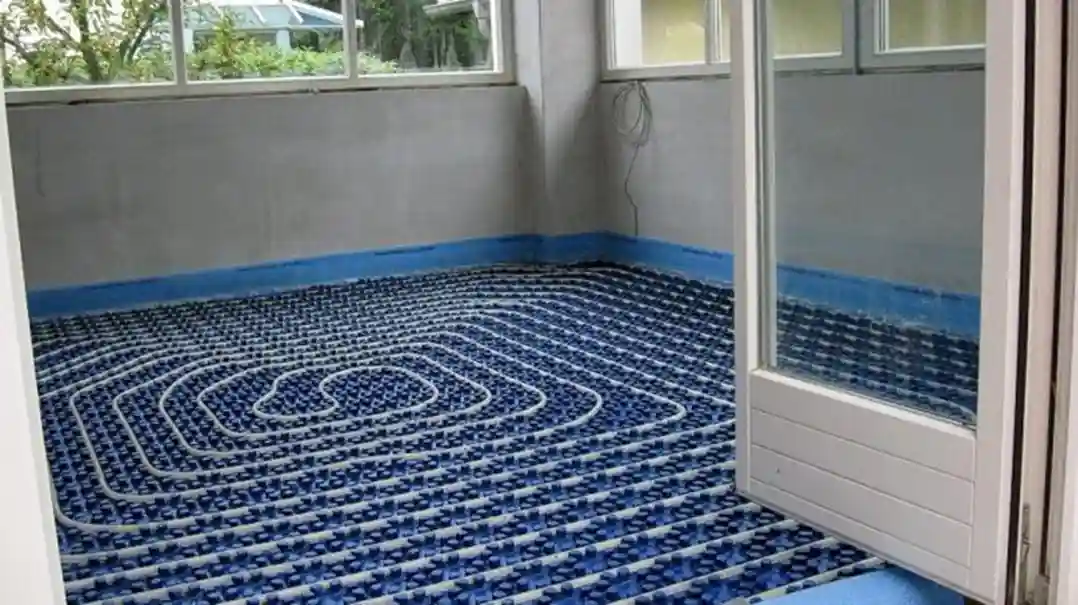

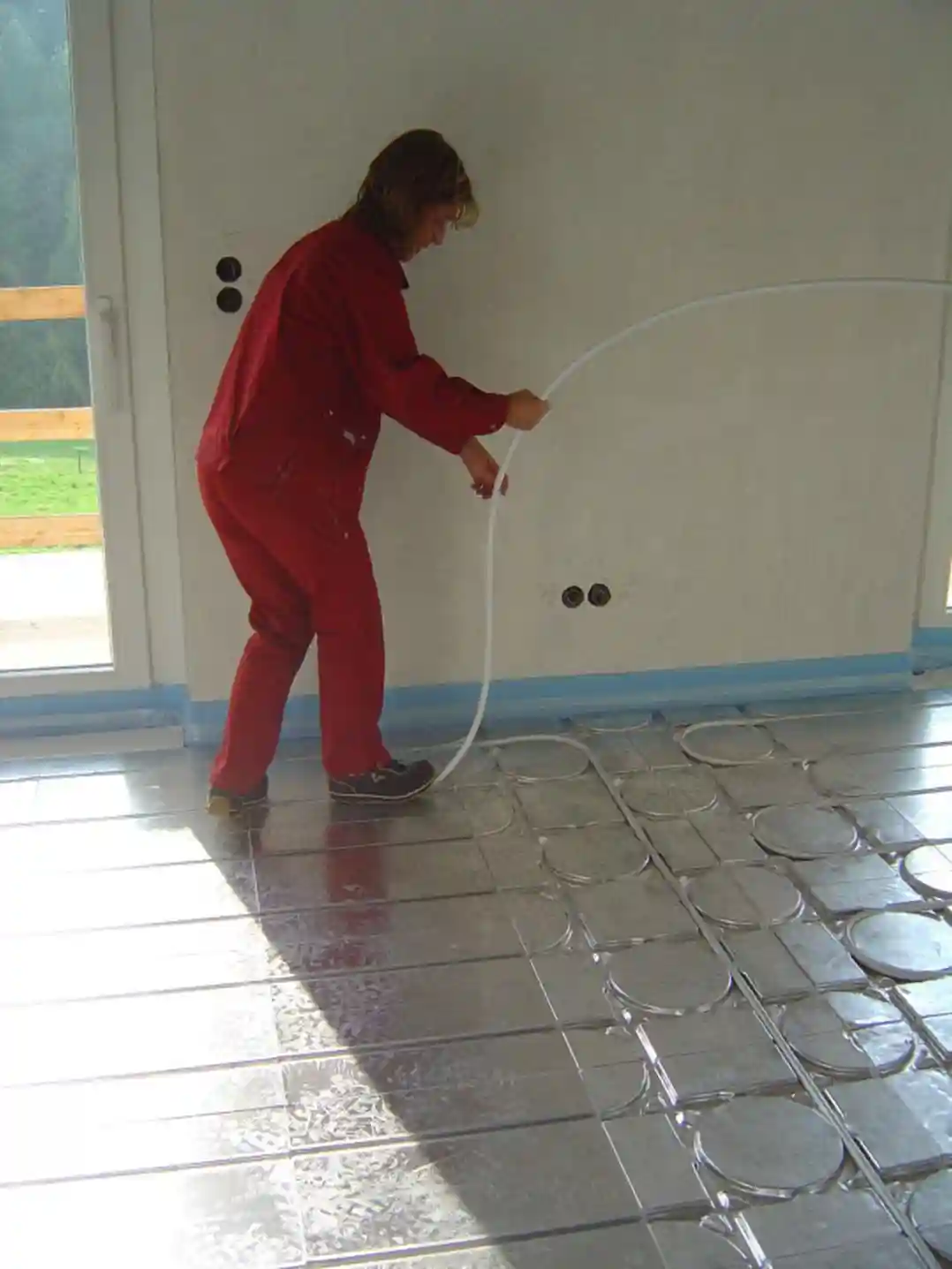

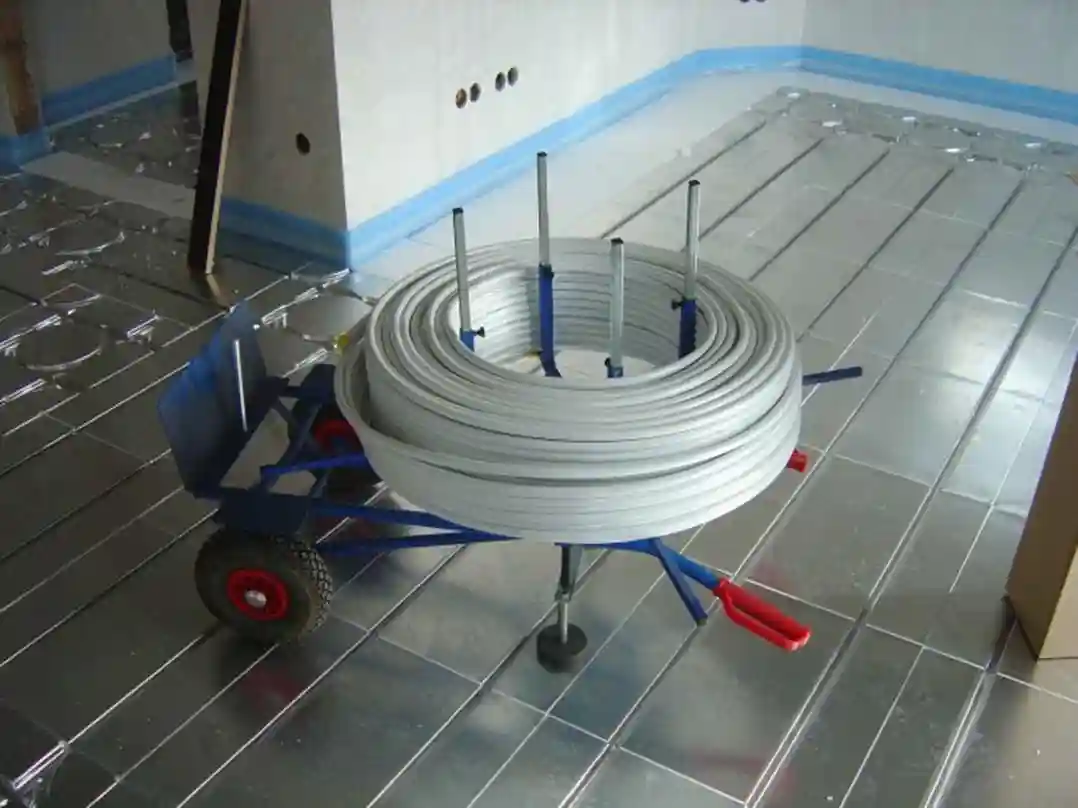

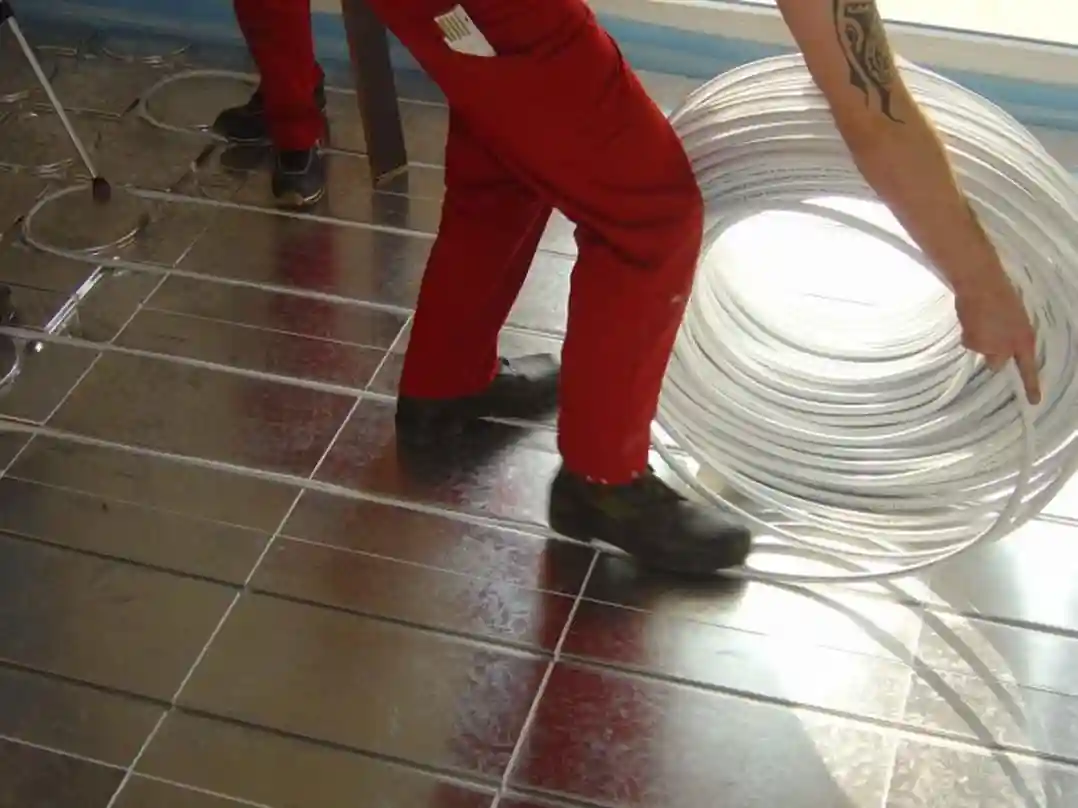

类似PEX材质的地暖管线，布设施工现场

类似PEX材质的地暖管线，布设施工完成现场

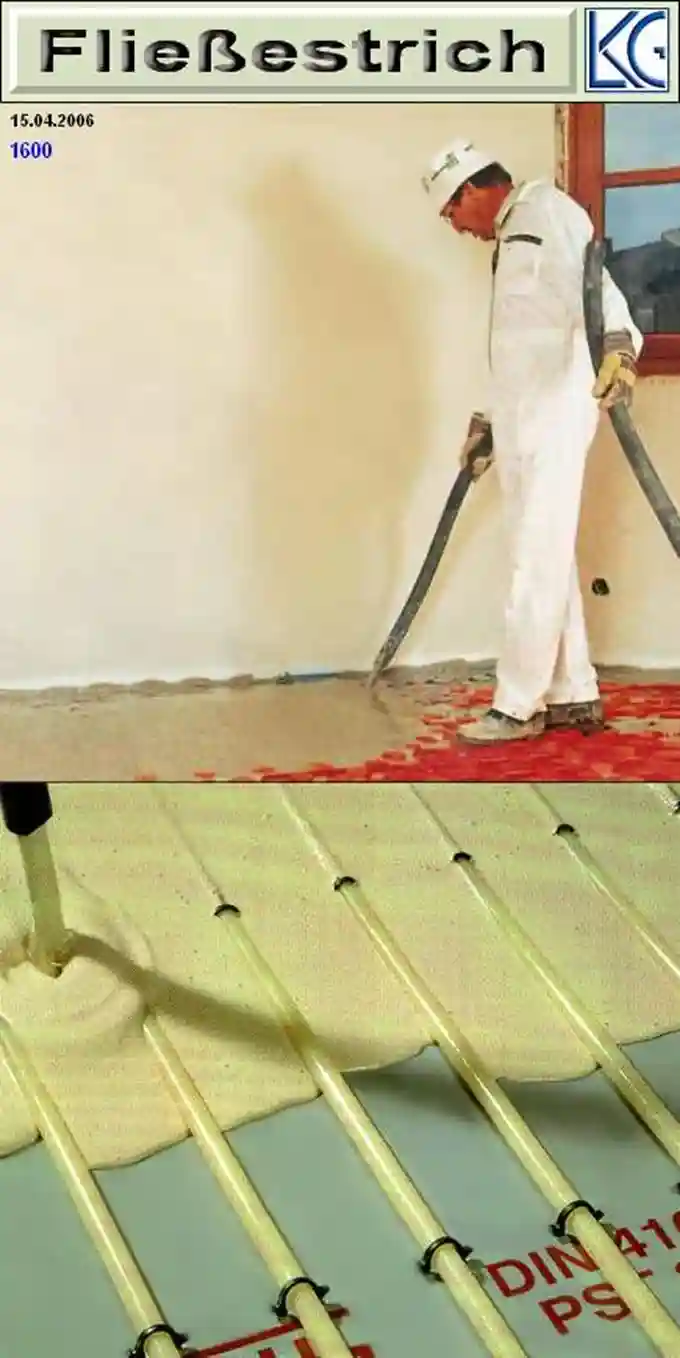

地暖地面，“自流坪”砂浆面层，局部特写。

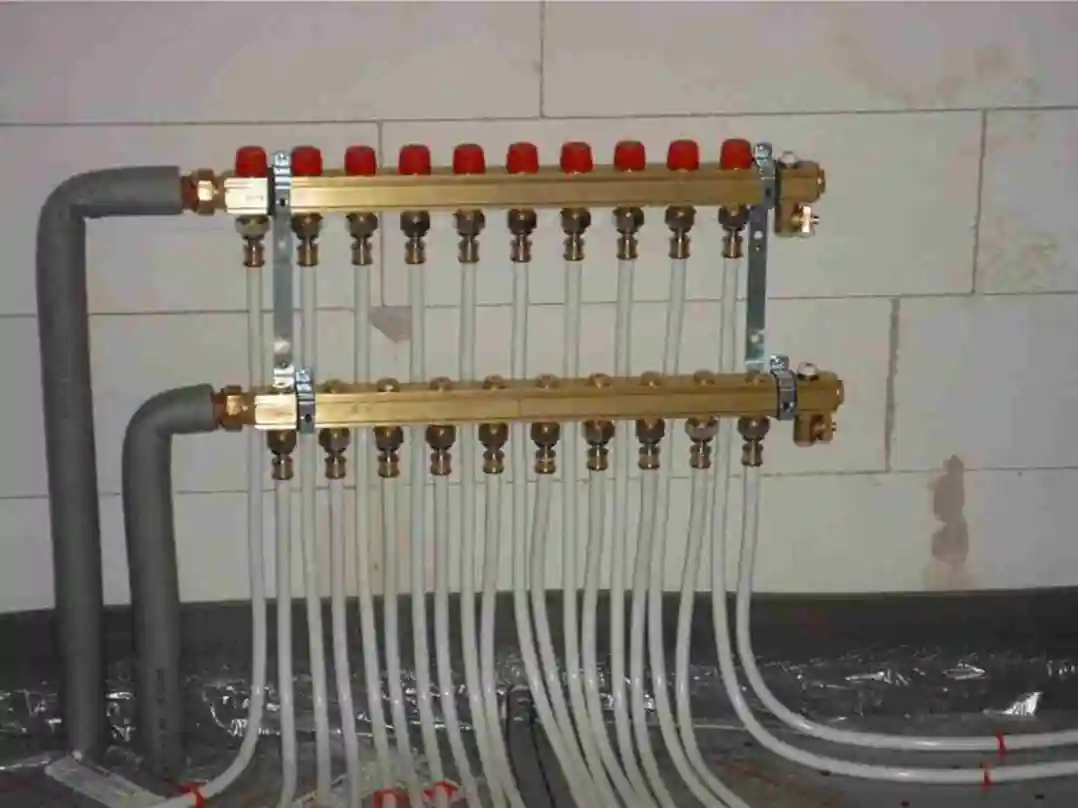

地暖系统中，疏水配水器（分水器）附近，施工现场。

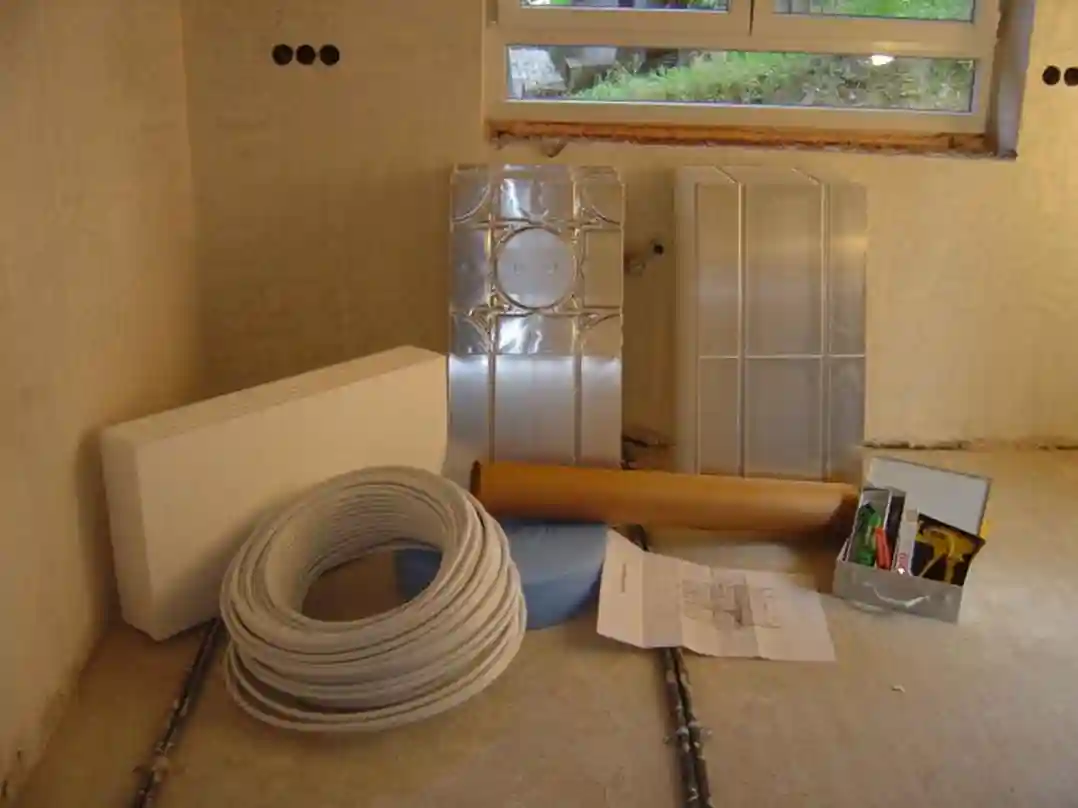

地暖地面，施工过程01

地板基底上面，已经铺设各种黑色的管线。

地暖地面，施工过程02

地板基底，水平测定

地暖地面，施工过程03

地板基底，清扫现场

地暖地面，施工过程04

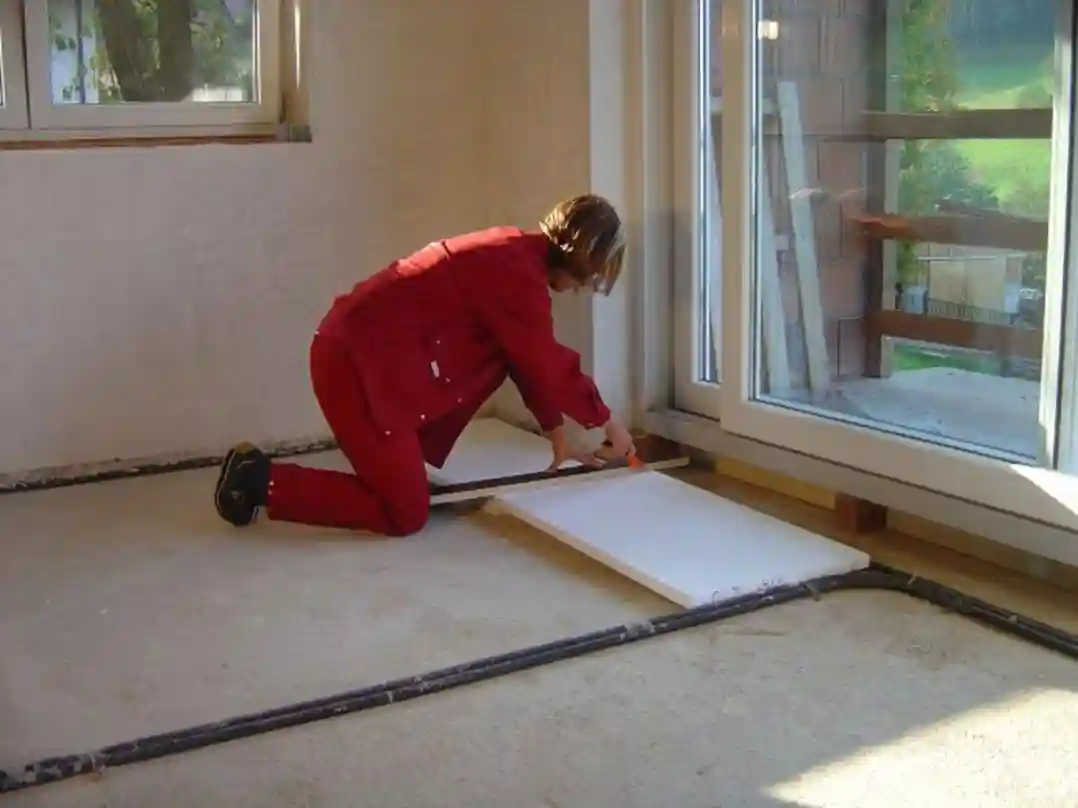

地板基底上面，衬铺白色的泡沫保温板。

地暖地面，施工过程05

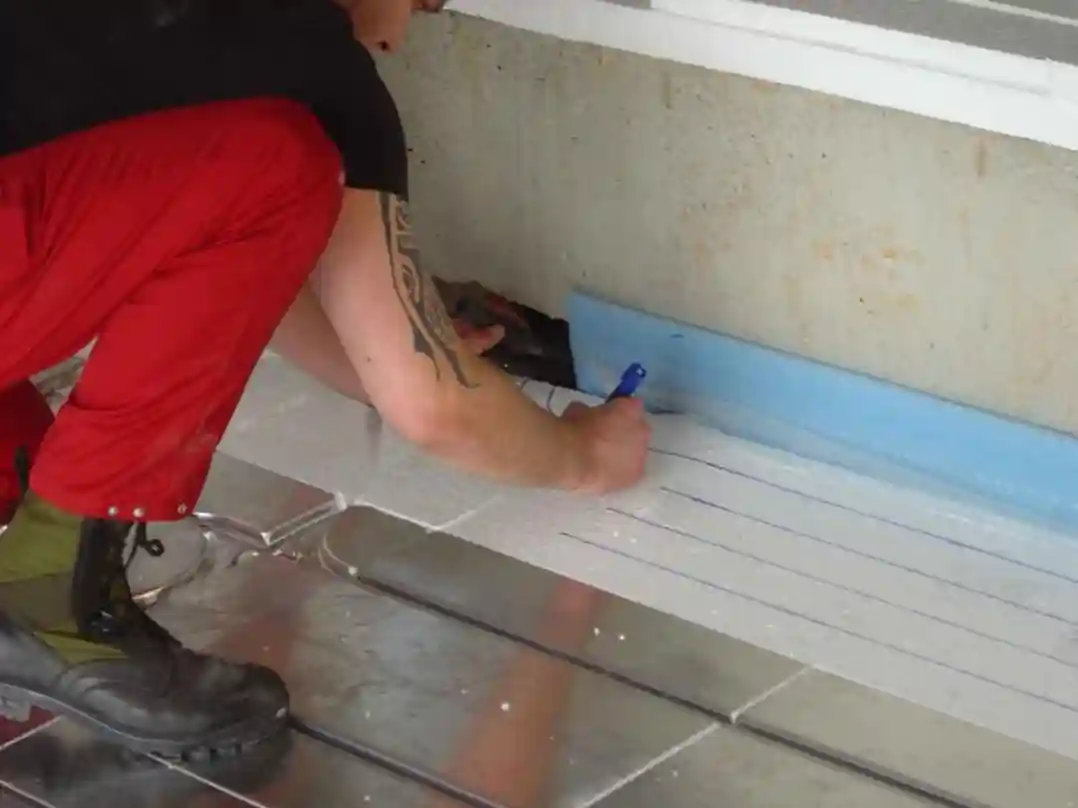

四周墙根，围贴蓝色的泡沫卷材。

地暖地面，施工过程06

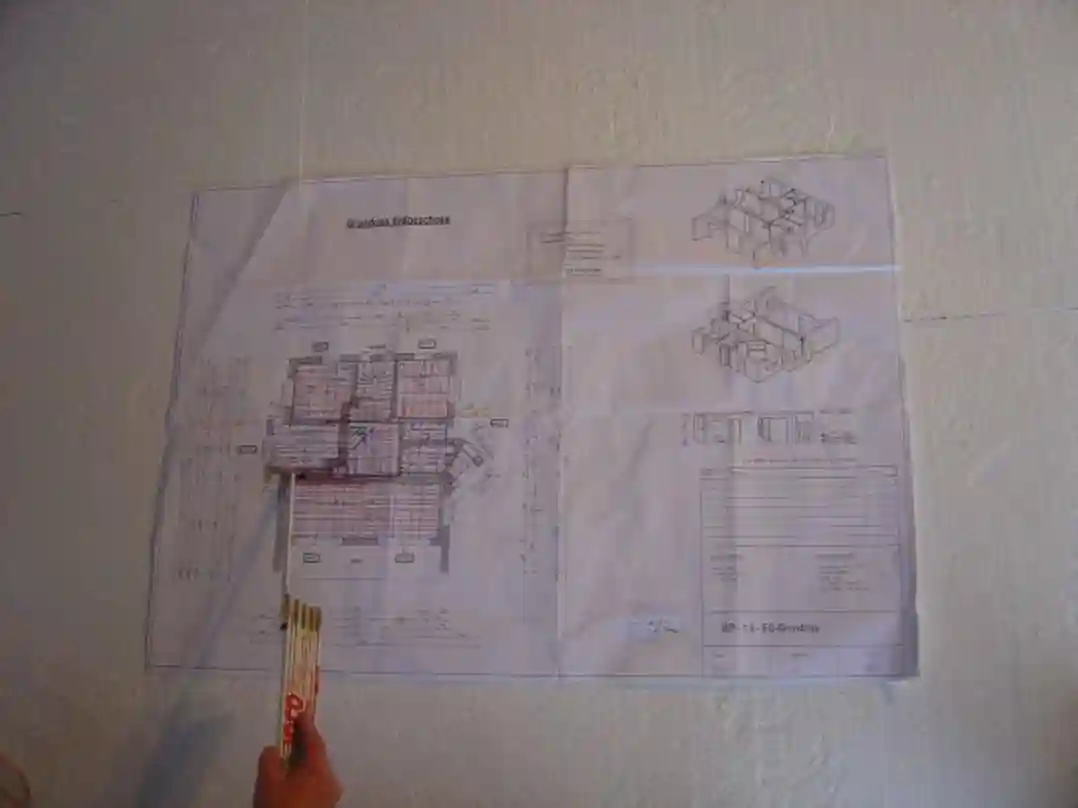

地暖管线，施工参照图。

地暖地面，施工过程07

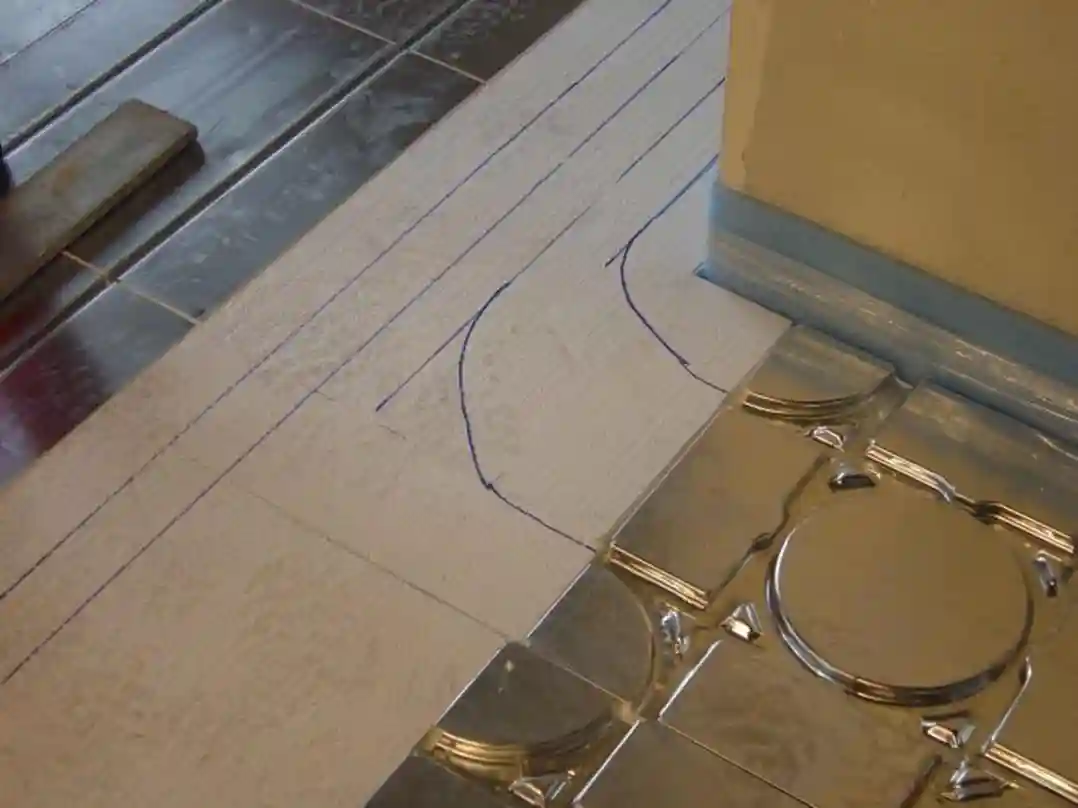

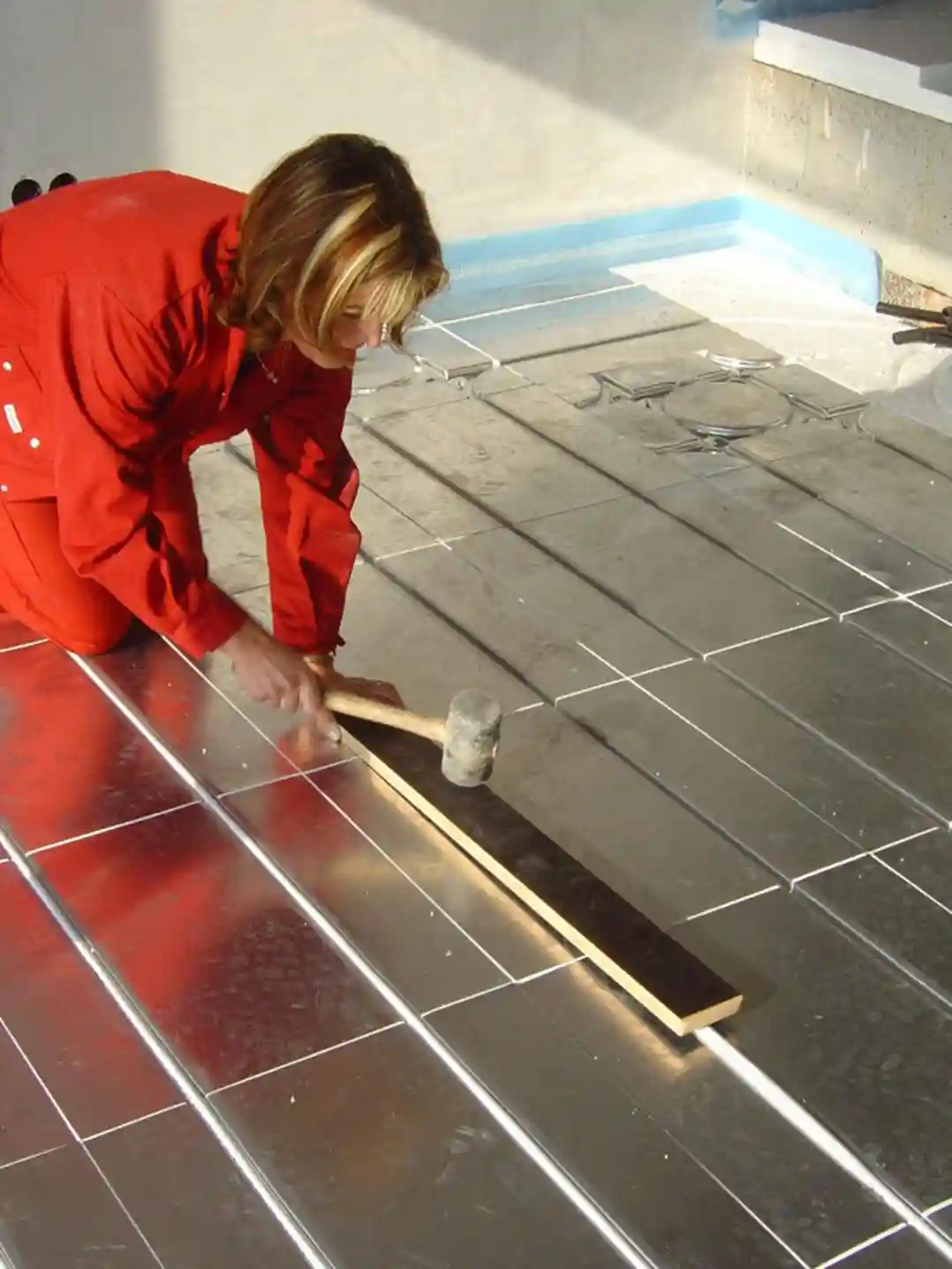

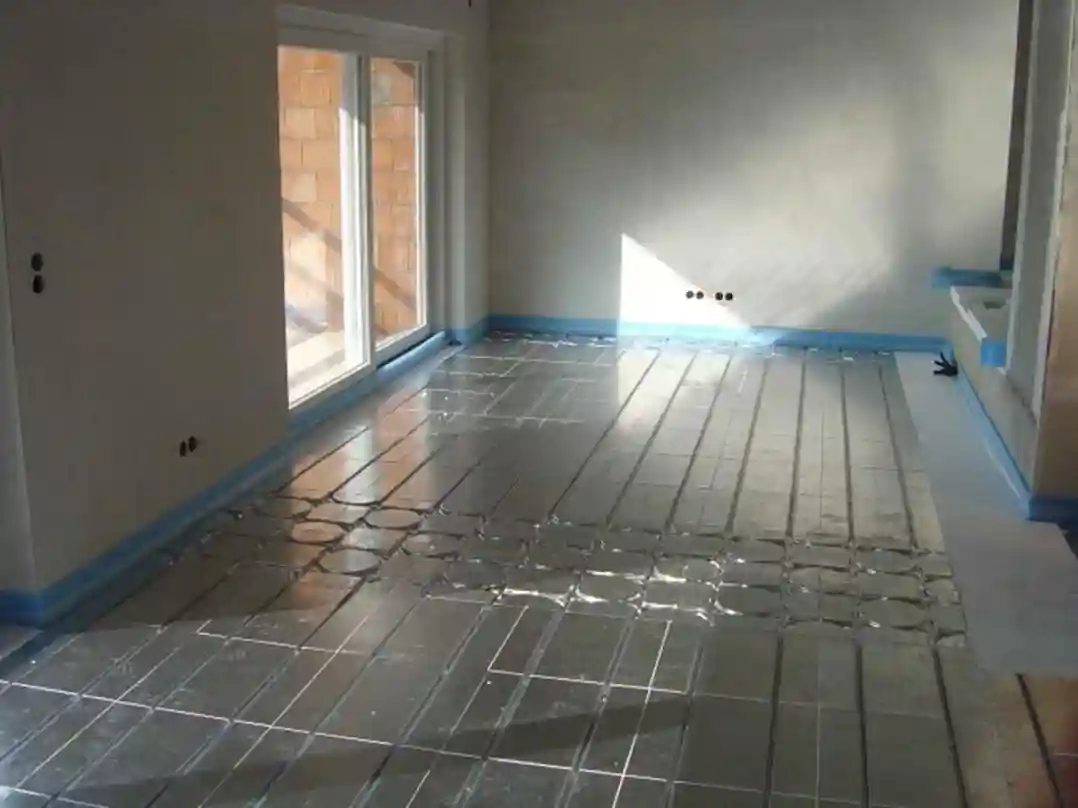

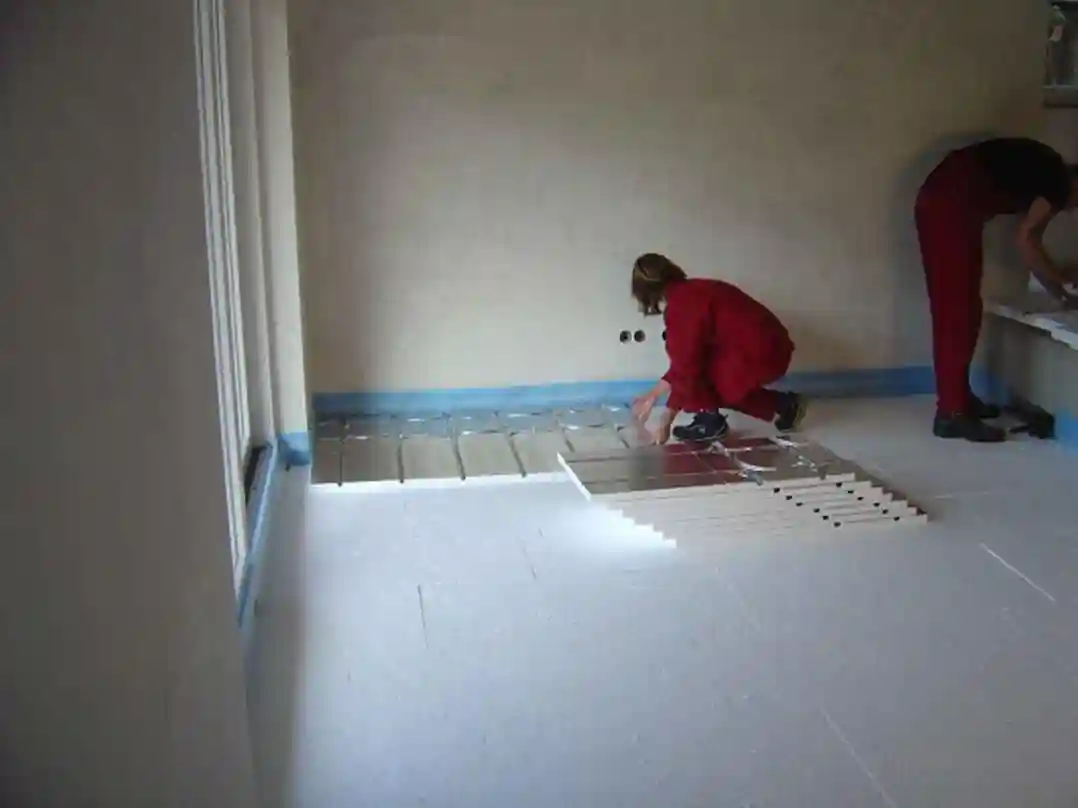

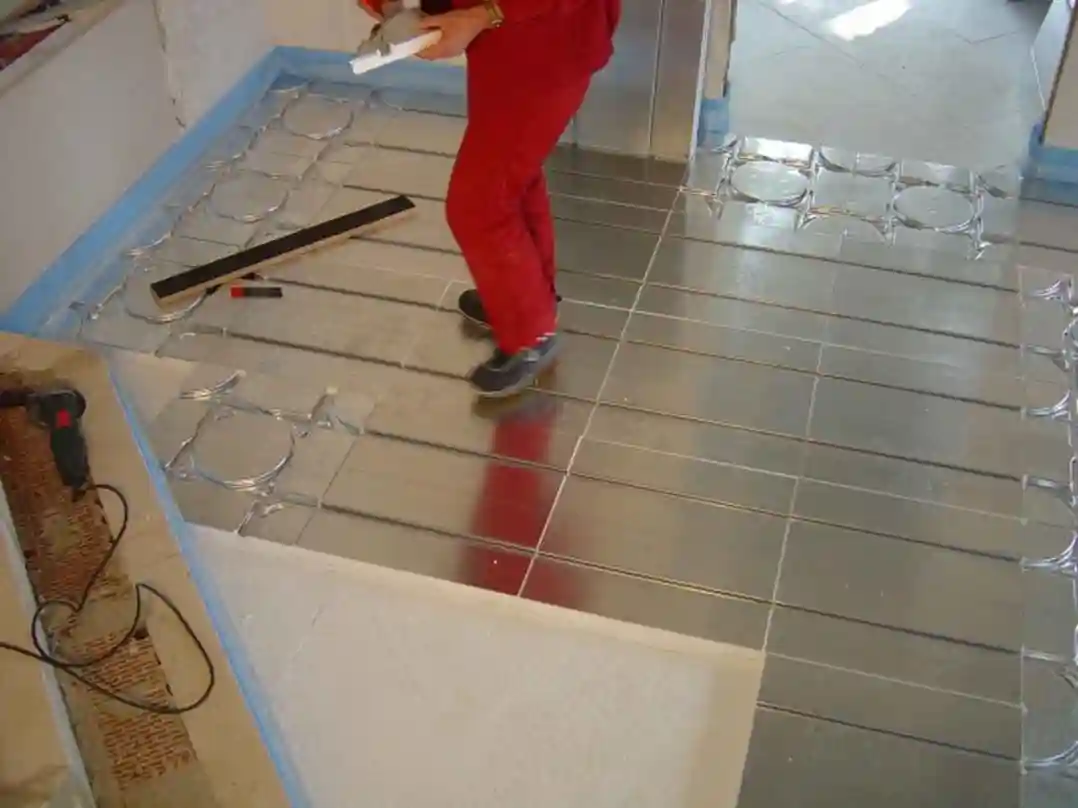

白色的泡沫保温板的上面，再铺设铝箔覆面的聚氨酯PU地暖管线嵌固保温板。

地暖地面，施工过程08

地暖地面，施工过程09

地暖地面，施工过程10

地暖地面，施工过程11

地暖地面，施工过程12

地暖地面，施工过程13

地暖地面，施工过程14

地暖地面，施工过程15

地暖地面，施工过程16

地暖地面，施工过程17

地暖地面，施工过程18

地暖地面，施工过程19

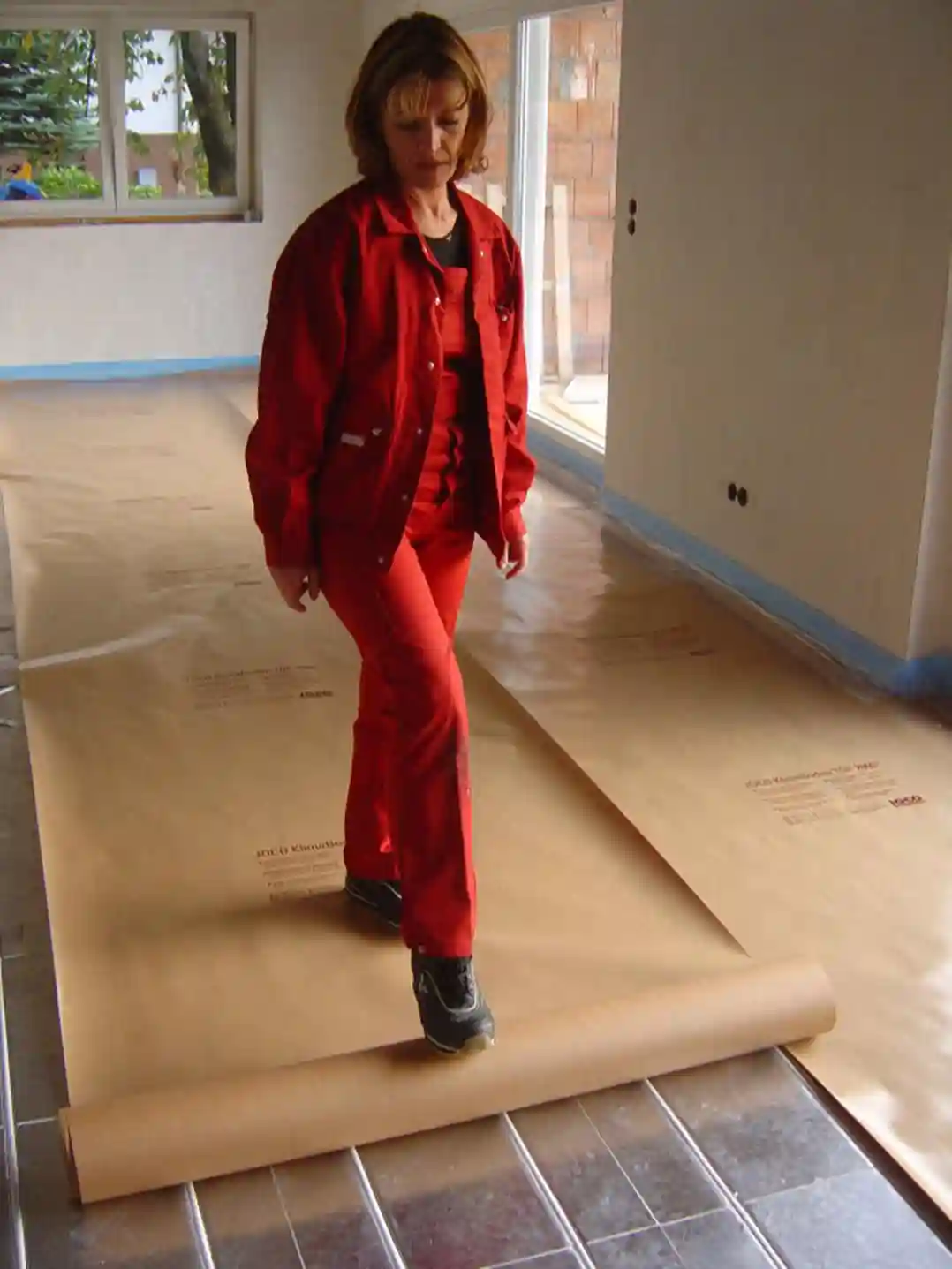

铺设保温层上部的保护薄膜

地暖地面，施工过程20

自流坪地面，施工现场

十四、能量回收通风系统ERV

住宅建筑内部的节能效果，不仅与住宅建筑的保温隔热构造情况有关，而且与住宅围护部分的密封性能也是密切相关的。

保温隔热效果好的住宅，为了室内能有一个清新的健康舒适的空气环境，有时候需要人为地打开窗户，让一些新鲜的室外空气能够进入室内。不过，这种直接的开窗通风方式，势必会造成室内能量的一些损失。在这一方面，西方一些国家，发明了一种所谓的“能量回收通风系统ERV”。

“能量回收通风系统ERV”的作用，简单地讲，就是通过集中的设施以及配套的管道，进行室内与室外空气的流通处理，将预排出到室外的室内废气中的热量留住，使用这个热量，配合辅助加热设施，来加热刚刚吸入的室外新鲜空气，以此达到住宅内部的热量损失较少的目的。

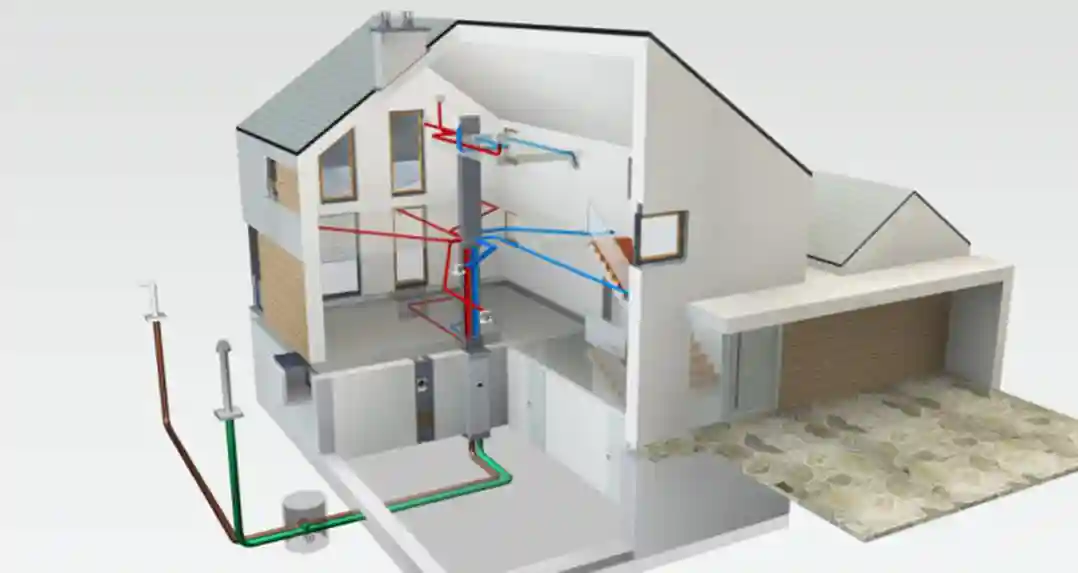

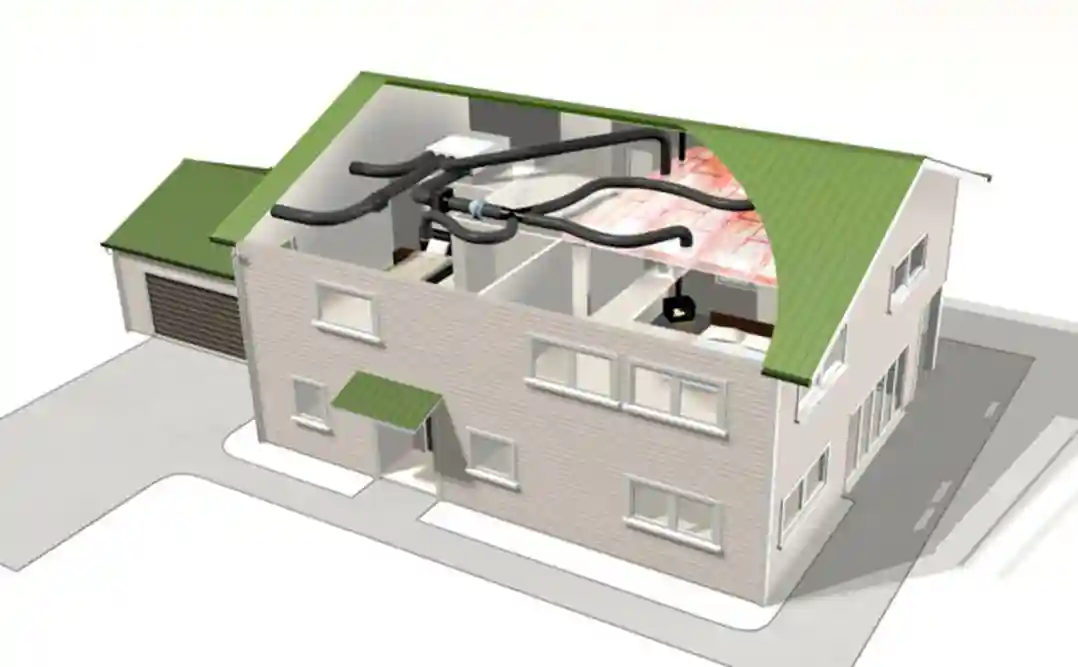

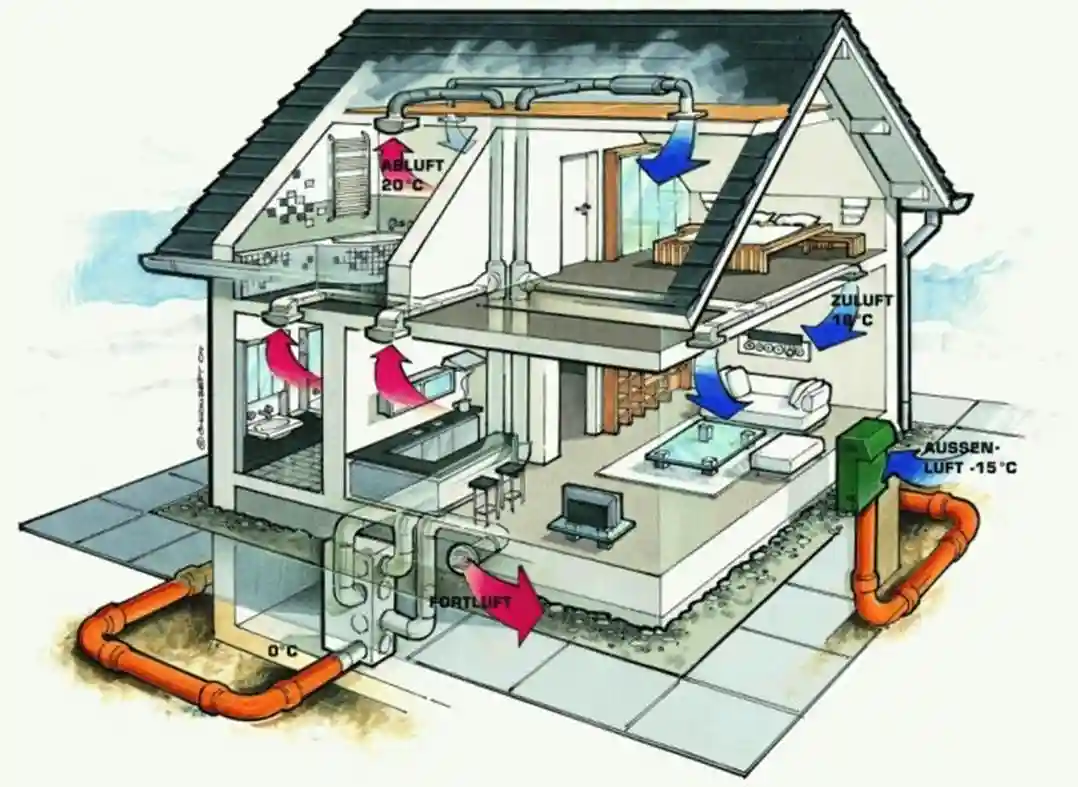

“能量回收通风系统ERV”，在住宅内部的布设情况，示意图。

所有室外新鲜空气，通过左侧的管道，集中进入到“能量回收通风系统ERV”的主机位置，然后再进入辅助热风主机，之后再通过管道，输送到各个房间内部；

室内已经使用过的废气，通过管道，集中输送到“能量回收通风系统ERV”的主机位置，吸收回收里面蓄含的热量，最后再通过右侧的管道，集中排放到室外。

沿着图中右侧下部总的进气管道开始，可以看出，室外空气的温度是零下15度，经过一段地埋管道，充分吸收地表土壤中的热量之后，到达“能量回收通风系统ERV”的主机位置时，空气的温度变为0度；

室内各个房间中，已经使用过的废气的温度为20度，通过管道，统一输送到“能量回收通风系统ERV”的主机位置，充分回收废气中的蓄含热量之后，这些废气通过图中下部前方的管道，排放到室外；

在“能量回收通风系统ERV”的主机位置，加热刚刚吸入的室外新鲜空气，通过管道再输送到室内各个房间，空气温度为18度。

这种地埋进气管道的布设方案，需要考虑“冷凝水”的积存问题，以及管道内壁的霉变问题。

“能量回收通风系统ERV”的主机，安装在上部阁楼空间内部。

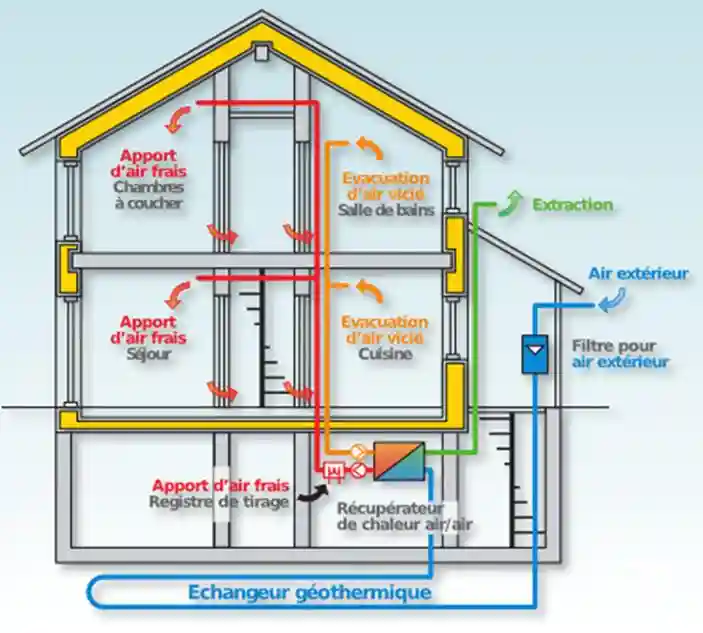

地埋总进气管管道系统、“能量回收通风系统ERV”、室内锅炉系统，综合运用，示意图。

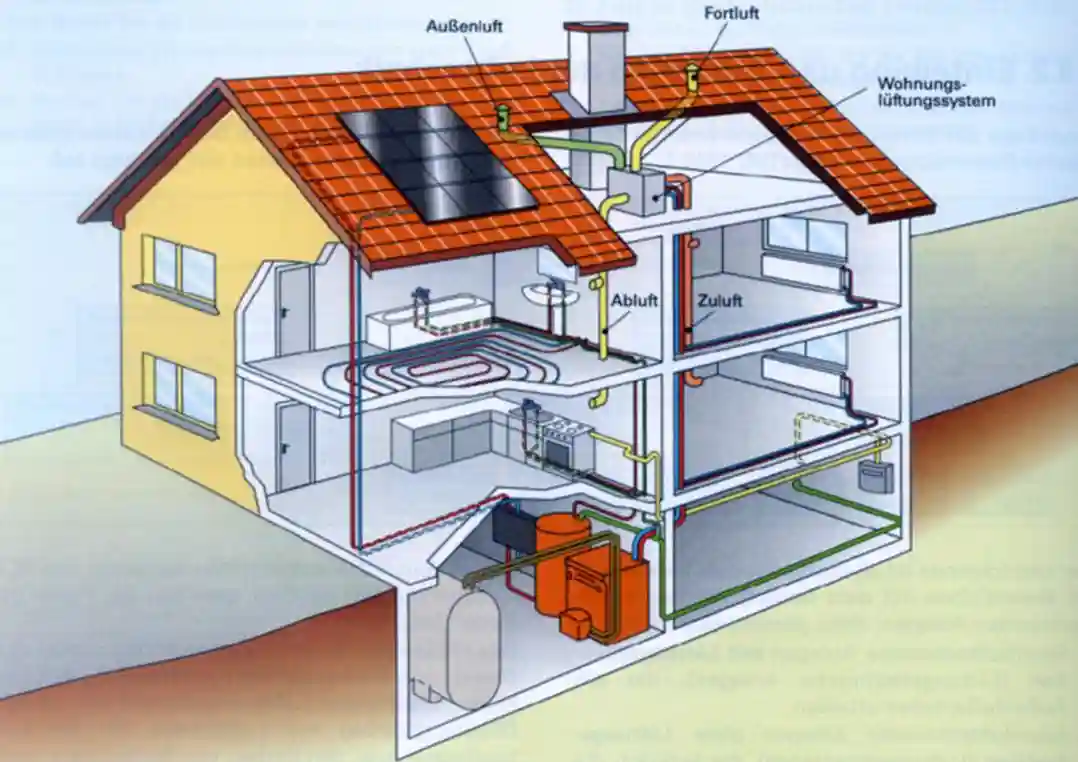

屋顶太阳能集热系统、室内“能量回收通风系统ERV”、立式散热器-地板采暖系统、热水锅炉系统、热交换-热水存储罐，综合运用，示意图。

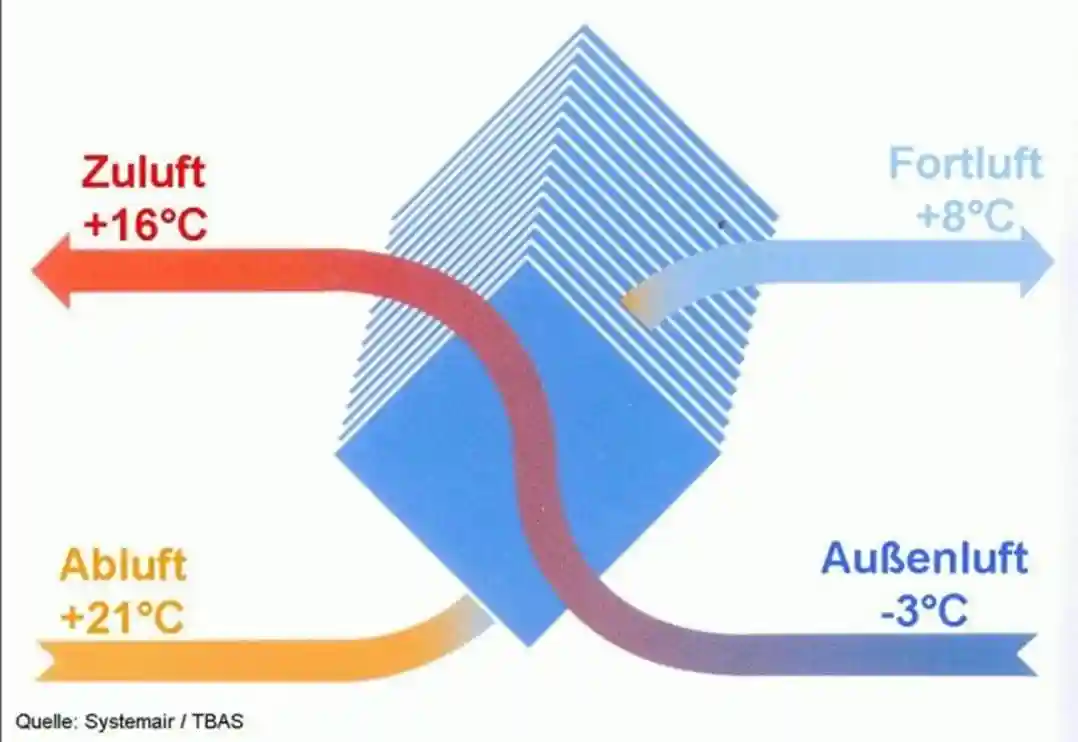

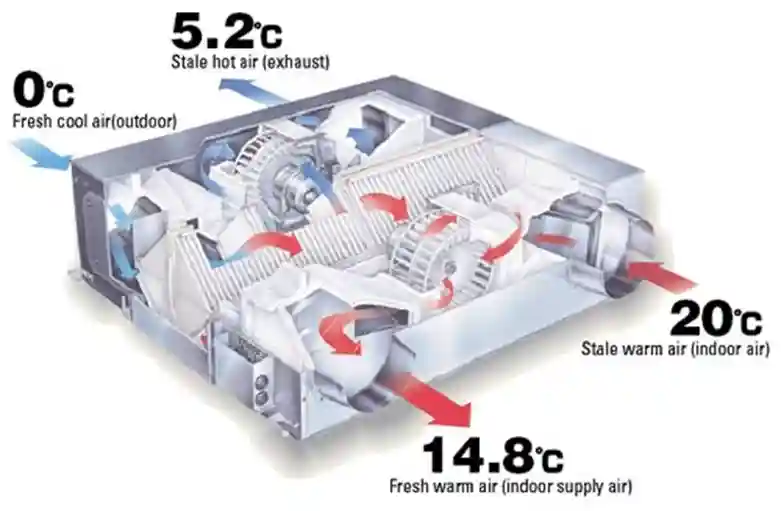

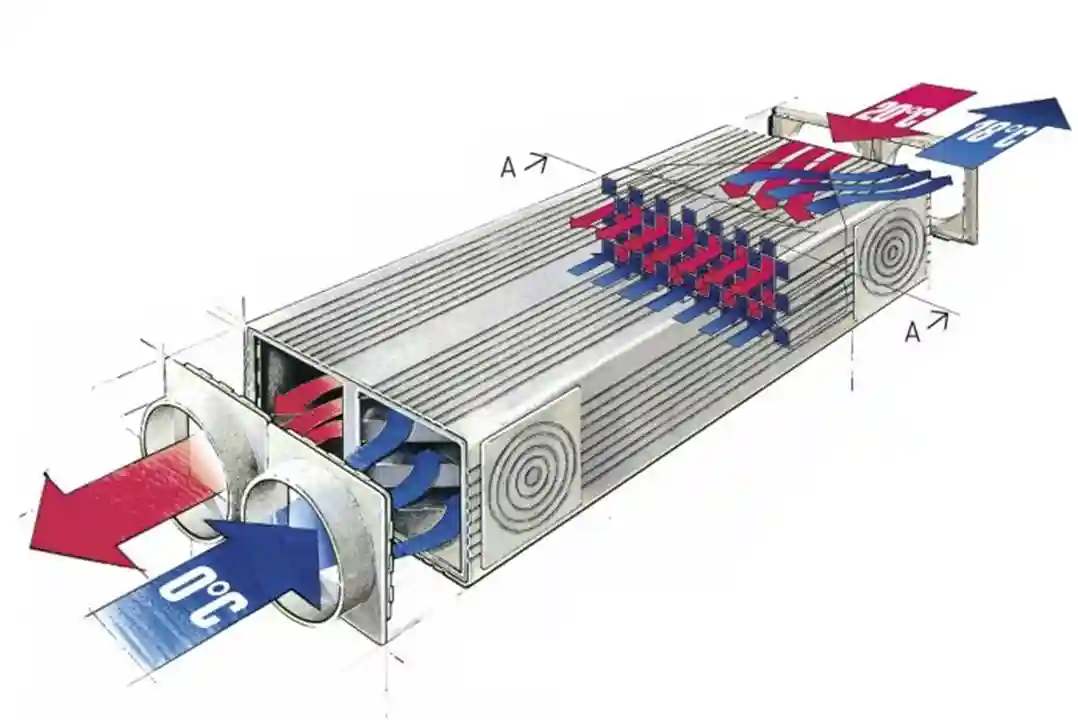

“能量回收通风系统ERV”，原理示意图。

“能量回收通风系统ERV”，原理示意图。

室内废气（abluft-排气）蓄含一定的热量，温度21度，经过“能量回收通风系统ERV”的主机回收热量之后，排放到室外时，废气（fortluft-排气）的温度为8度；

室外新鲜空气（außenluft-外面的空气）温度是零下3度，经过“能量回收通风系统ERV”的主机加热之后，输送到室内各个房间时，空气（zuluft-供应空气）温度到达16度。

“能量回收通风系统ERV”，原理示意图。

“能量回收通风系统ERV”，原理示意图。

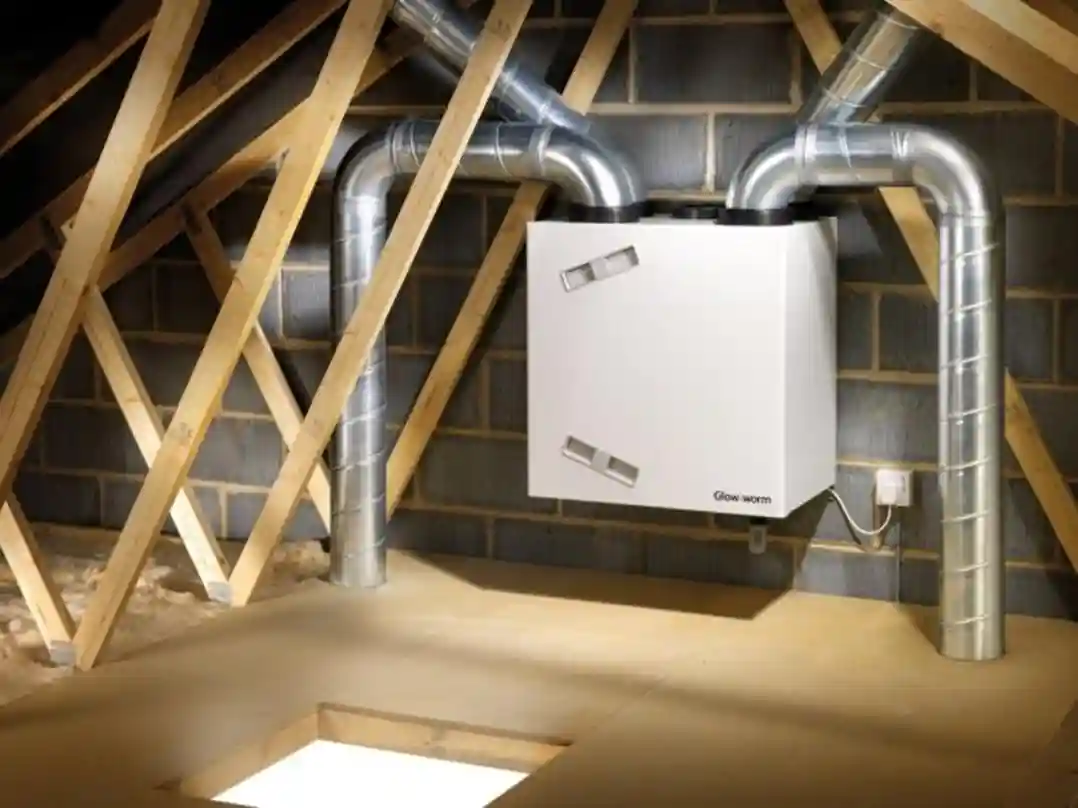

某住宅上部，阁楼空间的内部，安装的“能量回收通风系统ERV”的主机的外观。

十五、门斗以及阳光房等过渡空间

在住宅建筑的出入口位置，建造过渡空间性质的门斗，可以减少住宅内部能量的一些损失。

比如，夏天，开关门扇，可以减少室外热气的进入；冬天，可以减少室内热气的流出。

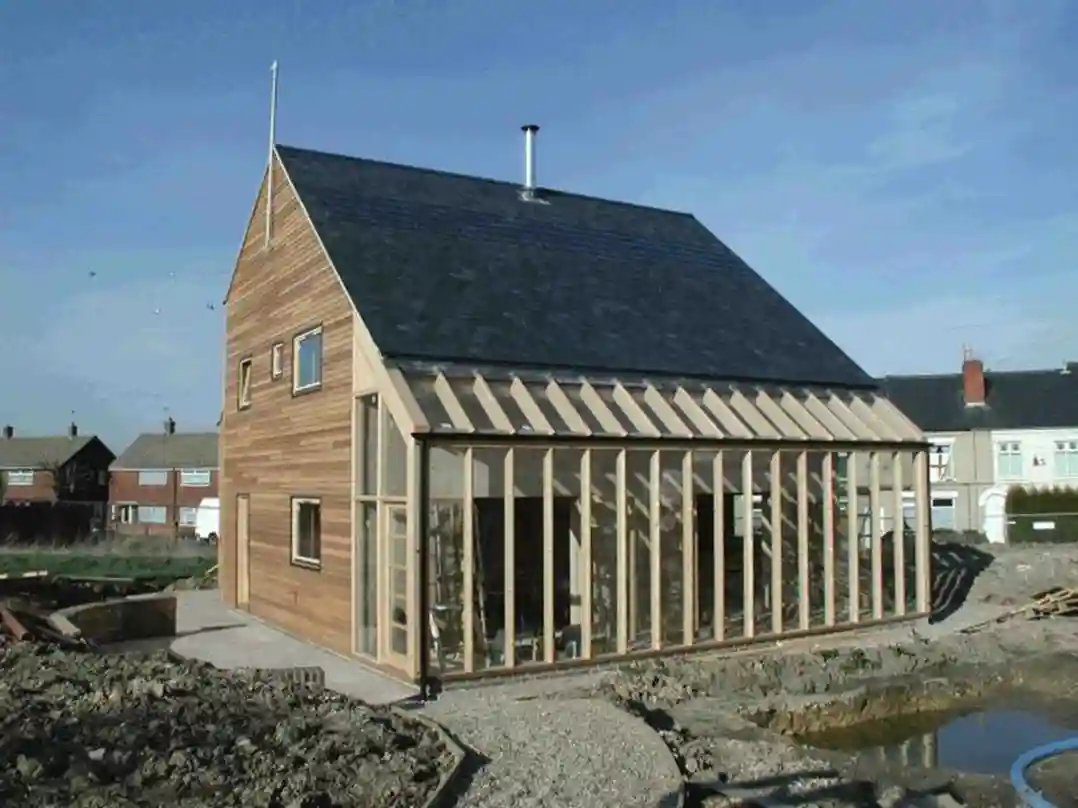

建造住宅建筑附属的阳光屋（sunroom），冬季人们可以在里面，进行阳光沐浴，以增进身体健康，同时，这一过渡空间的设置，也可以延缓内外热量的迅速交换，起到节约能源的目的。

旧建筑阁楼内部，保温升级改造。

旧建筑阁楼内部，保温升级改造。

旧建筑阁楼内部，保温升级改造。

旧建筑阁楼内部，保温升级改造。

旧建筑阁楼内部，保温升级改造。

旧建筑阁楼内部，保温升级改造。

旧建筑阁楼内部，保温升级改造。

旧建筑屋顶，保温升级改造。

旧建筑屋顶，保温升级改造。

旧建筑屋顶，保温升级改造。

木材屋面板的上方，铺设美国杜邦（DUPONT）公司生产的防水卷材。

北美地区常见的沥青油毡材质的瓦片屋面，构造施工现场。

承重木结构屋架的外侧，铺设美国杜邦（DUPONT）公司生产的专用防水卷材。

十三、地板采暖

传统立式暖气片采暖室内热量分布效果，与低温热水辐射地板采暖——地暖，室内热量分布效果，对比示意图。

地暖房间内部，温度由低空到高空，逐渐降低，适合人体的舒适感觉。

低温热水辐射地板采暖——地暖，构造组成，三维立体剖解，示意图。

低温热水辐射地板采暖——地暖，构造组成，断面剖解，示意图。

类似PEX材质的地暖管线，布设施工现场。

地暖地面，“自流坪”砂浆面层，局部特写。

地暖系统中，疏水配水器（分水器）附近，施工现场。

地暖地面，施工过程01

地板基底上面，已经铺设各种黑色的管线。

地暖地面，施工过程02

地板基底，水平测定。

地暖地面，施工过程03

地板基底，清扫现场。

地暖地面，施工过程04

地板基底上面，衬铺白色的泡沫保温板。

地暖地面，施工过程05

四周墙根，围贴蓝色的泡沫卷材。

地暖地面，施工过程06

地暖管线，施工参照图。

地暖地面，施工过程07

白色的泡沫保温板的上面，再铺设铝箔覆面的聚氨酯PU地暖管线嵌固保温板。

地暖地面，施工过程08

地暖地面，施工过程09

地暖地面，施工过程10

地暖地面，施工过程11

地暖地面，施工过程12

地暖地面，施工过程13

地暖地面，施工过程14

地暖地面，施工过程15

地暖地面，施工过程16

地暖地面，施工过程17

地暖地面，施工过程18

地暖地面，施工过程19

铺设保温层上部的保护薄膜。

地暖地面，施工过程20

自流坪地面，施工现场。

地暖地面，施工过程21

地暖地面，施工过程22

地暖地面，施工过程23

地暖地面，施工过程24

十四、能量回收通风系统ERV

住宅建筑内部的节能效果，不仅与住宅建筑的保温隔热构造情况有关，而且与住宅围护部分的密封性能也是密切相关的。

保温隔热效果好的住宅，为了室内能有一个清新的健康舒适的空气环境，有时候需要人为地打开窗户，让一些新鲜的室外空气能够进入室内。不过，这种直接的开窗通风方式，势必会造成室内能量的一些损失。在这一方面，西方一些国家，发明了一种所谓的“能量回收通风系统ERV”。

“能量回收通风系统ERV”的作用，简单地讲，就是通过集中的设施以及配套的管道，进行室内与室外空气的流通处理，将预排出到室外的室内废气中的热量留住，使用这个热量，配合辅助加热设施，来加热刚刚吸入的室外新鲜空气，以此达到住宅内部的热量损失较少的目的。

“能量回收通风系统ERV”，在住宅内部的布设情况，示意图。

所有室外新鲜空气，通过左侧的管道，集中进入到“能量回收通风系统ERV”的主机位置，然后再进入辅助热风主机，之后再通过管道，输送到各个房间内部；

室内已经使用过的废气，通过管道，集中输送到“能量回收通风系统ERV”的主机位置，吸收回收里面蓄含的热量，最后再通过右侧的管道，集中排放到室外。

沿着图中右侧下部总的进气管道开始，可以看出，室外空气的温度是零下15度，经过一段地埋管道，充分吸收地表土壤中的热量之后，到达“能量回收通风系统ERV”的主机位置时，空气的温度变为0度；

室内各个房间中，已经使用过的废气的温度为20度，通过管道，统一输送到“能量回收通风系统ERV”的主机位置，充分回收废气中的蓄含热量之后，这些废气通过图中下部前方的管道，排放到室外；

在“能量回收通风系统ERV”的主机位置，加热刚刚吸入的室外新鲜空气，通过管道再输送到室内各个房间，空气温度为18度。

这种地埋进气管道的布设方案，需要考虑“冷凝水”的积存问题，以及管道内壁的霉变问题。

“能量回收通风系统ERV”的主机，安装在上部阁楼空间内部。

地埋总进气管管道系统、“能量回收通风系统ERV”、室内锅炉系统，综合运用，示意图。

屋顶太阳能集热系统、室内“能量回收通风系统ERV”、立式散热器-地板采暖系统、热水锅炉系统、热交换-热水存储罐，综合运用，示意图。

“能量回收通风系统ERV”，原理示意图。

“能量回收通风系统ERV”，原理示意图。

室内废气（abluft-排气）蓄含一定的热量，温度21度，经过“能量回收通风系统ERV”的主机回收热量之后，排放到室外时，废气（fortluft-排气）的温度为8度；

室外新鲜空气（außenluft-外面的空气）温度是零下3度，经过“能量回收通风系统ERV”的主机加热之后，输送到室内各个房间时，空气（zuluft-供应空气）温度到达16度。

“能量回收通风系统ERV”，原理示意图。

“能量回收通风系统ERV”，原理示意图。

某住宅上部，阁楼空间的内部，安装的“能量回收通风系统ERV”的主机的外观。

十五、门斗以及阳光房等过渡空间

在住宅建筑的出入口位置，建造过渡空间性质的门斗，可以减少住宅内部能量的一些损失。

比如，夏天，开关门扇，可以减少室外热气的进入；冬天，可以减少室内热气的流出。

建造住宅建筑附属的阳光屋（sunroom），冬季人们可以在里面，进行阳光沐浴，以增进身体健康，同时，这一过渡空间的设置，也可以延缓内外热量的迅速交换，起到节约能源的目的。

文末最后，特别说明：

在国内，一说到建筑的保温方面，就会有许多人联想到近些年来国内曾经发生的几次重大的火灾惨案，

比如，

2009年02月09日，北京中央电视台新建北配楼的火灾；

2010年11月15日，上海静安区胶州路高层教师公寓的火灾；

2011年02月03日，沈阳五星级皇朝万鑫国际大厦的火灾。

……

说实话，这些惨案的发生，确实是与建筑的保温材料有关，但是里面更深层次的一些关键问题，不好细说。

因此，高楼大厦的建立，不仅仅是在消防方面存在着非常重要的问题，更多地其它方面的一些问题，也是需要一块引起高层建筑的设计单位、施工单位等相关部门的高度重视的。

其实，高层建筑方面与偶介绍的低层住宅建筑方面，是不能用同一套标准来衡量的。

偶认为，建筑的防火，除了严格的设计、施工等相关领域的标准执行外，还应该在“人防、技防、物防”三结合方面做好文章才行。
